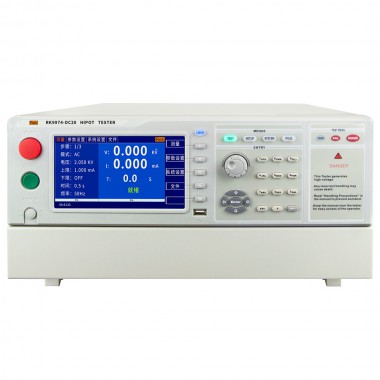

RK9974-20/RK9974-AC20/RK9974-DC20程控超高压测试仪
RK9974-AC20
输出电压AC：（0.50～20.00)kV
输出功率：400VA(20.0kV 20mA)
RK9974-DC20
输出电压DC:（0.50～20.00)kV
最大额定电流:10mA
RK9974-20
输出电压:AC/（0.50～20.00)kV DC/（0.50～20.00)kV
最大额定电流:20mA
产品介绍
本系列程控超高压测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析，均采用
高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、 下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，
并具有无线遥控功能，配备PLC、RS232C、RS485、USB、LAN接口，方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对
家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生，并采用负反馈技术，使输出的波形纯净稳定。
适用标准：IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全第一部分：通用要求UL60950、GB4943、IEC60950信息技术设备
UL60065、GB8898、IEC60065音频、视频及相似电子机械安全要求IEC61010、GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求
性能特点
采用 7 寸 TFT(800*480）显示设置参数及测试参数，显示内容醒目、丰富
测试仪可把设定的参数以文件保存通过U盘进行调用或存储
可通过仪器后面板USB接口进行软件升级
最大输出直流电压20KV
可调高压上升、下降时间，可适应不同测试对象要求
人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
中英文双语操作界面，适应不同用户的需求
标配 PLC 接口，RS232 接口， RS485 接口、USB 接口
应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等
电热及电动工具、仪器仪表等
高耐压测试、高压光耦、高压继电器、高压开关等
新能源汽车
参数/机型 | RK9974-20 | RK9974-20定制版 | RK9974-AC20 | RK9974-DC20 | |
交 流 耐 压 | 输出电压范围 | （0.50～20.00)kV | / | ||
最大输出功率 | 400VA(20.0kV 20mA) | ||||
最大额定电流 | 20mA | ||||
输出波形 | 正弦波 DDS源+PWM功放 | ||||
直 流 耐 压 | 输出电压范围 | 0.50～20.00kV | / | （0.50～20.00)kV | |
最大输出功率 | 200VA(20.0kV 10mA) | 200VA (20.0kV 10mA) | |||
最大额定电流 | 10mA | 10mA | |||
绝 缘 电 阻 | 输出电压 | / | DC 0.5KV-5.0KV ±（1%+5个字） | / | |
电压分辩率 | 1V | ||||
电压测试精度 | ±（2.0% 读数+2V ） | ||||
最大输出电流 | 10mA | ||||
最大输出功率 | 10VA(1000V/10mA) | ||||
电阻测量范围 | 0.1M Ω-100.0G Ω | ||||
电阻测试精度 | ≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% 无精度要求 | ||||
放电功能 | 测试结束后自动放电 | ||||
电压表 | 测量 | AC (0.50～20.00)kV DC(0.50～20.00)kV | AC(0.50～20.00)kV | DC(0.50～20.00)kV | |
精度 | ±（3%+5个字） | ±（ 1.5%+5个字） | |||
设定误差 | |||||
电流表 | 测量范围 | AC 0～20mA DC 0～10mA | AC 0～20mA | DC 0～10mA | |
测量精度 | ±（3%+5个字） | ±（ 1.5%+5个字） | |||
计时器 | 范围 | 0.0S -999S OFF=连续测试 | |||
最小分辨率 | 0.1S | ||||
电弧 | 电流测量 | 0.1mA-20mA | |||
参数 设置 | 电压上升时间 | 0.1s-999.9s | |||
电压跌落时间 | 0s-999.9s( 仅在耐电压PASS 后) | ||||
测试设定时间 | 0.2s-999.9s | ||||
时间准确度 | （0.2%设定值 0.1s） | ||||
输出频率 | 50Hz/60Hz | / | |||
工作温度 | 0-40℃ ≤75%RH | ||||
电源要求 | 110/220 ±10% 50Hz/60Hz ±3Hz | ||||
接口 | 标配RS232 、RS485 、USB、PLC | ||||
屏幕 | 7寸TFT液晶屏 | ||||
外形体积（D×H×W） | 670*245*440mm | ||||
重量（净重） | 60KG | 41.6KG | 43.25KG | ||
随机 标配附件 | 电源线RK00004 、RS232 通讯电缆 RK00002 、RS232 转USB线RK00003 、 | ||||
选配件 | RK00031 USB转RS485 母串口线工业级 连接线1.5米长、RK00070串口选件LAN网口 | ||||
产品附件
型号 | 图片 | 类型 | 概述 |
电源线RK00001 |
| 标配 | 仪器标配国标电源线，可单独购买。 |
高压测试线RK00015 |
| 标配 | 仪器标配耐电压测试夹，可单独购买。 |

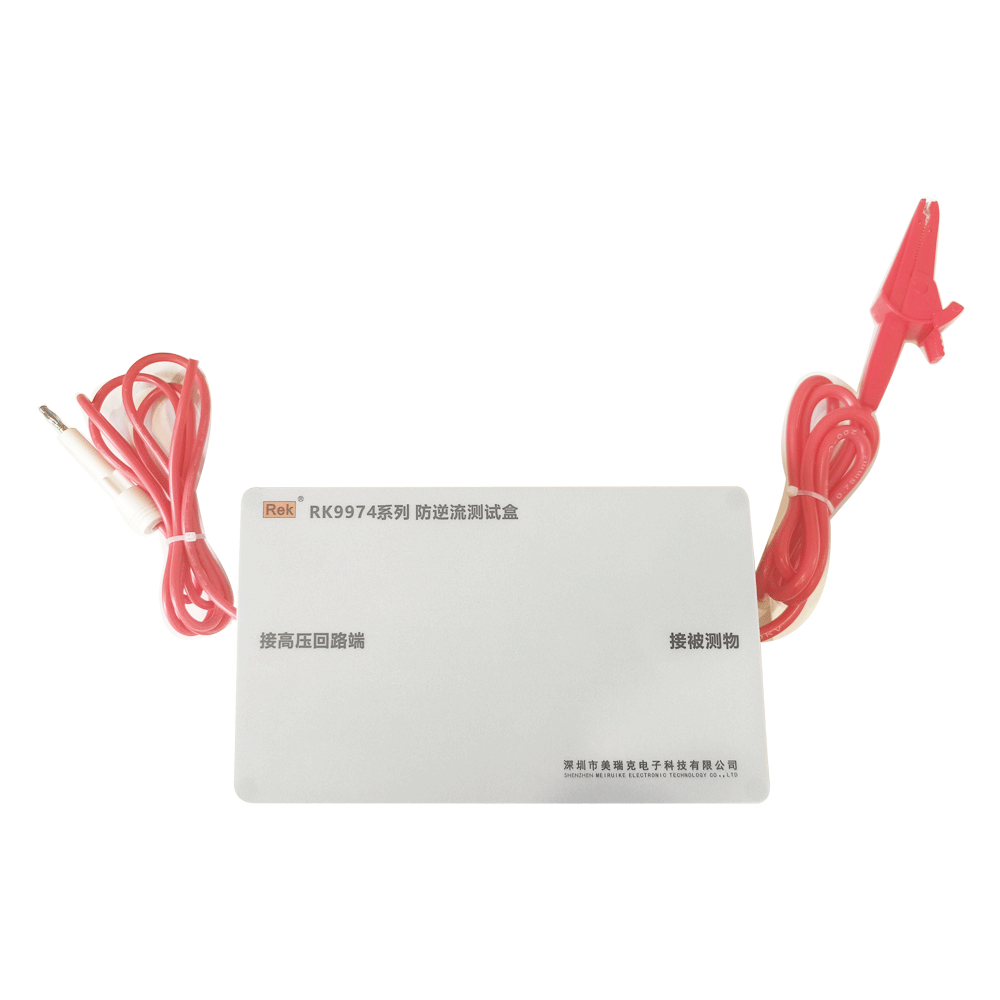

防逆流测试盒 |
| 标配 | 仪器标配防逆流测试盒，可单独购买。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |

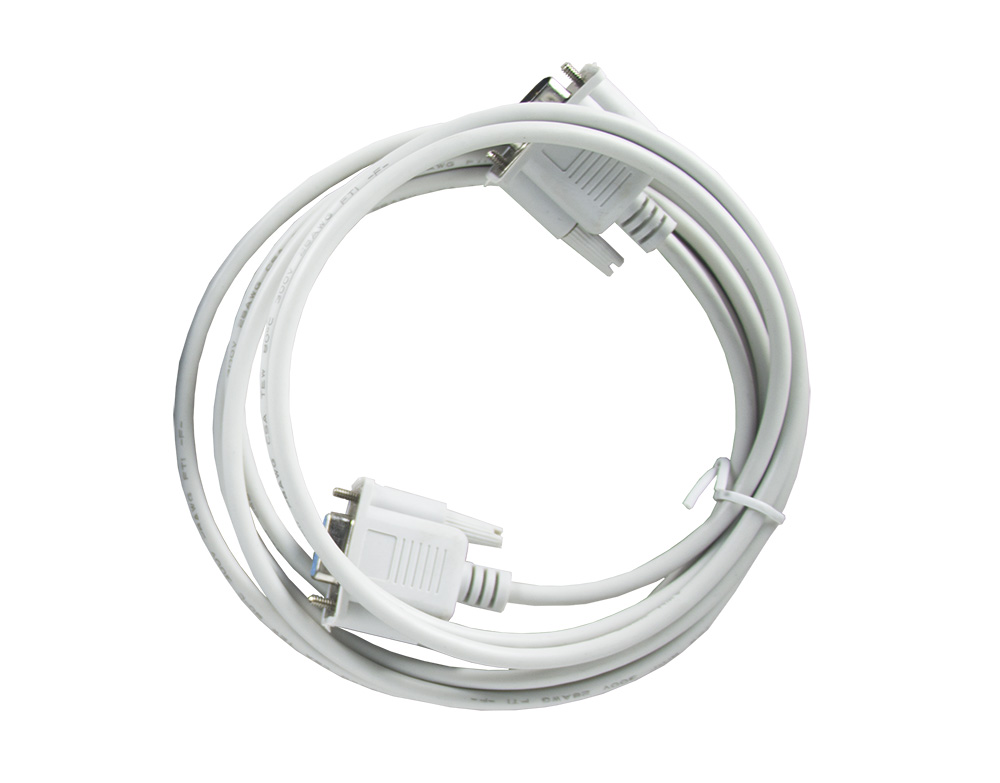

RS232 连接线 |
| 标配 | 仪器标配RS232串口连接线，可单独购买 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
RS232转USB连接线 |
| 标配 | 仪器标配RS232转USB连接线(上位机)。 |

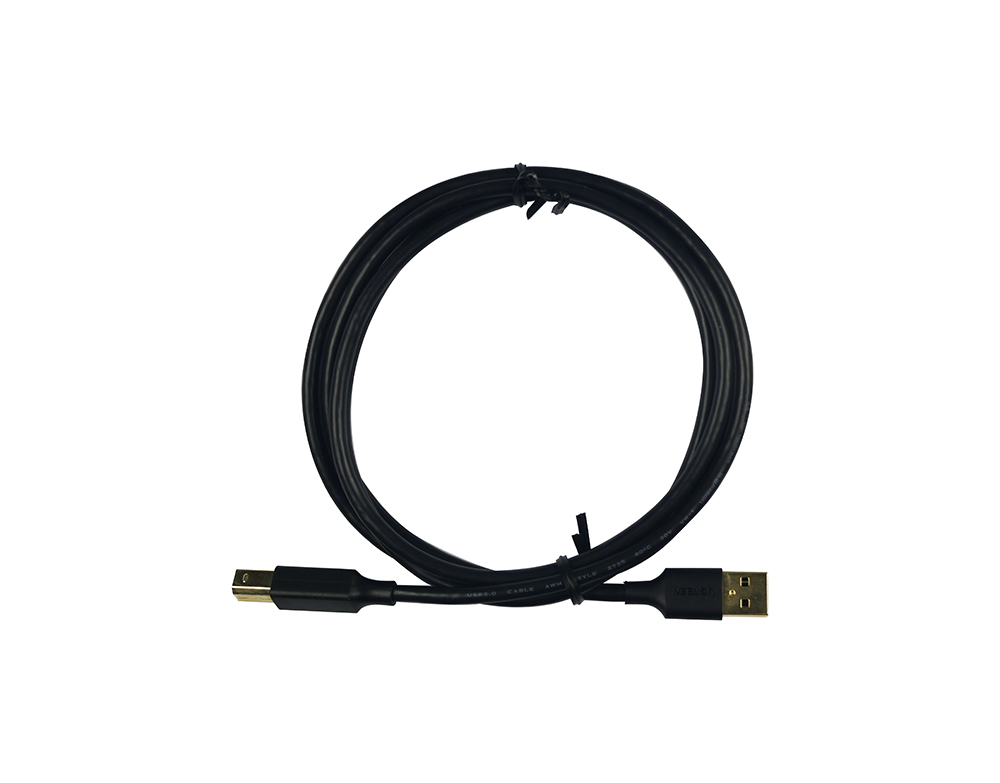

USB转方口连接线 |  | 标配 | 仪器标配USB转方口连接线（上位机）。 |
上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件 |
