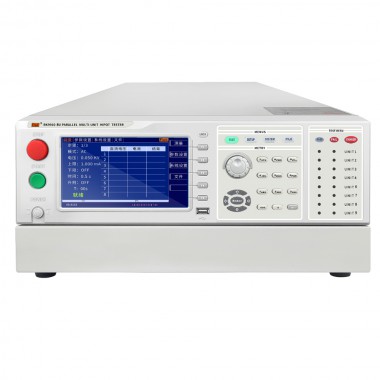

RK9910-4U/RK9910-8U交直流耐压绝缘电阻测试仪
RK9910-4U：单元数：4路独立单元
RK9910-8U：单元数：8路独立单元
耐压测试：输出电压AC:0.05kV～5.00kV ±(1%+5个字）
耐压测试：输出电压DC:0.05kV～6.00kV ±(1%+5个字）
绝缘电阻测试
输出电压（DC）：0.05kV～5.00kV ±1%
产品介绍
RK9910-4U/8U系列是多路交直流耐压绝缘测试仪，是一款多通道并行测试、小功率智能安规测试仪器。实 现多个产品同步测试，按路分别判断测试结果。
可以大大加快产品测试速度，更方便配合自动化设备实现快速测试
应用领域
仪器广泛应用于自动化测试系统、照明行业、家用电器、新能源汽车、变压器、电机、电子元器件、电气设备进行快速准确测试
性能特点
1、7寸/780× 480点，TFT一LCD显示中英文操作界面，简洁的操作设计
2、四/八单元耐压并行输出，测试效率提高4或8倍
3、四个单元彼此独立互不干扰
4、每个单元可通过四通道扫描器扩展
5、最多支持四个四通道扫描器，一台仪器可扩展至128通道
6、单路输出功率:AC: 5kV / 10mA; DC:6kV /5mA
7、绝缘电阻测试最大电阻100GΩ
8、绝缘电阻测试最大电压5kV
9、增强的安全性:触电保护功能快速放电和电弧侦测功能
10、999.9秒内任意设定电压上升时间、测试时间、下降时间键盘锁功能
11、每个通道测试结果PASS/FAIL独立显示，同时显示总的结果
12、存储140个测试文件，每个文件最多20个测试步骤
RK9910-4U/RK9910-8U交直流耐压绝缘电阻测试仪RK9910-4U：单元数：4路独立单元
RK9910-8U：单元数：8路独立单元
耐压测试：输出电压AC:0.05kV～5.00kV ±(1%+5个字）
耐压测试：输出电压DC:0.05kV～6.00kV ±(1%+5个字）
绝缘电阻测试
输出电压（DC）：0.05kV～5.00kV ±1%邮件咨询产品手册产品描述技术参数产品附件产品图片操作视频上位机软件
参数 机型 | RK9910-4U | RK9910-8U | |
单元数 | 4路独立单元 | 8路独立单元 | |
耐压测试 | |||
输出电压 | AC | 0.05kV～5.00kV ±(1%+5个字） | |
DC | 0.05kV～6.00kV ±(1%+5个字） | ||
设定误差 | ±(1%+5个字） | ||
电流测试范围 | AC | 0～10mA ±(1%+5个字） | |
DC | 0～5mA ±(1%+5个字） | ||
快速放电 | 测试结束后自动放电（DCW） | ||
绝缘电阻测试 | |||
输出电压（DC） | 0.05kV～5.00kV ±1% | ||
电阻测试范围 | ≥500V 0.2MΩ～1GΩ±(5%+5个字） 1GΩ～50GΩ±(10%+5个字） 50GΩ～100GΩ±(15%+5个字） ＜500V 0.2MΩ～1GΩ±(10%+5个字） 1GΩ～10GΩ仅供参考无精度要求 | ||
放电功能 | 测试结束后自动放电 | ||
电弧侦测 | |||
测量范围 | AC | 1～20mA | |
DC | 1～20mA | ||
一般参数 | |||
电压上升时间 | 0.1～999.9S | ||
测试时间设定（AC/DC） | 0.2～999.9S OFF=连续测试 | ||
电压下降时间 | 0.1～999.9S | ||
时间精度 | ±1%+0.1S | ||
接口 | HANDLER接口、RS232C接口、RS485接口、USB接口、U盘接口 | ||
工作温度 | 10℃～40℃，≤90%RH | ||
电源要求 | 90～121V AC(60Hz)或198～242V AC (50Hz) | ||
功耗 | ＜1000VA | ||
体积(D×H×W) | 720mm×210mm×440mm | ||
重量(净重) | 43.3KG | 61.5KG | |
选配附件 | RK00031 USB转RS485母串口线工业级 连接线1.5米长、 | ||
随机标配附件 | 电源线RK00018、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、RK26003A测试线、RK00048测试线、RK00070串口选件LAN网口、上位机（官网下载） | ||
产品附件
型号 | 图片 | 类型 | 概述 |
RK26003A |
| 标配 | 仪器标配耐电压测试夹，可单独购买。 |

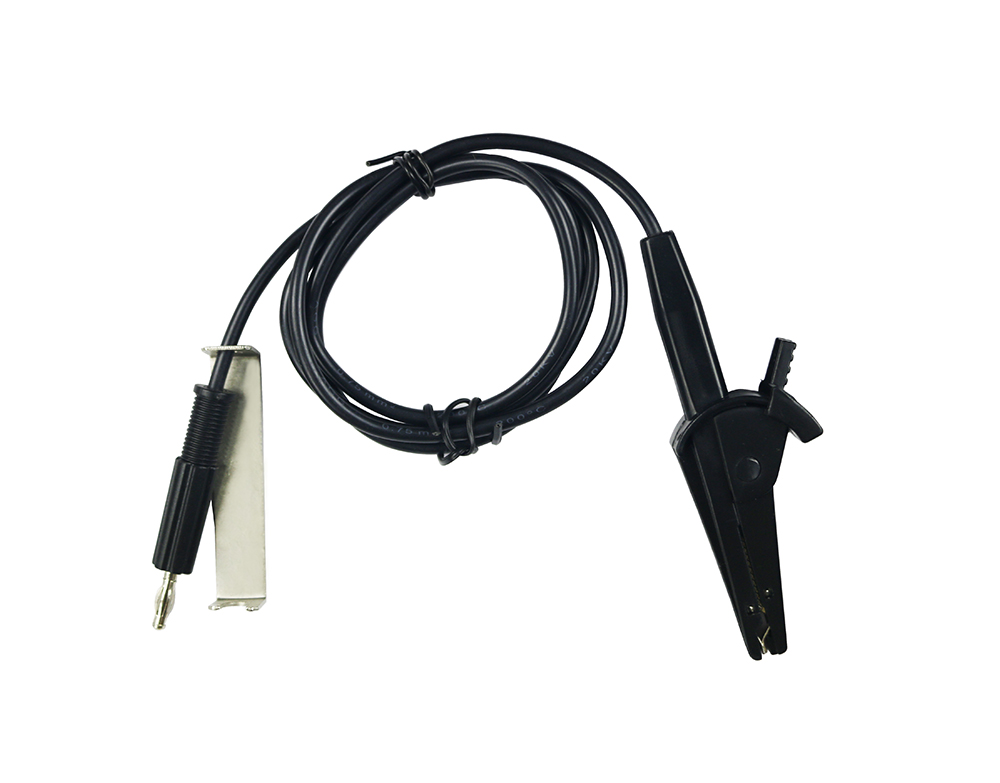

RK00048 |
| 标配 | 仪器标配耐压接地夹，可单独购买。 |

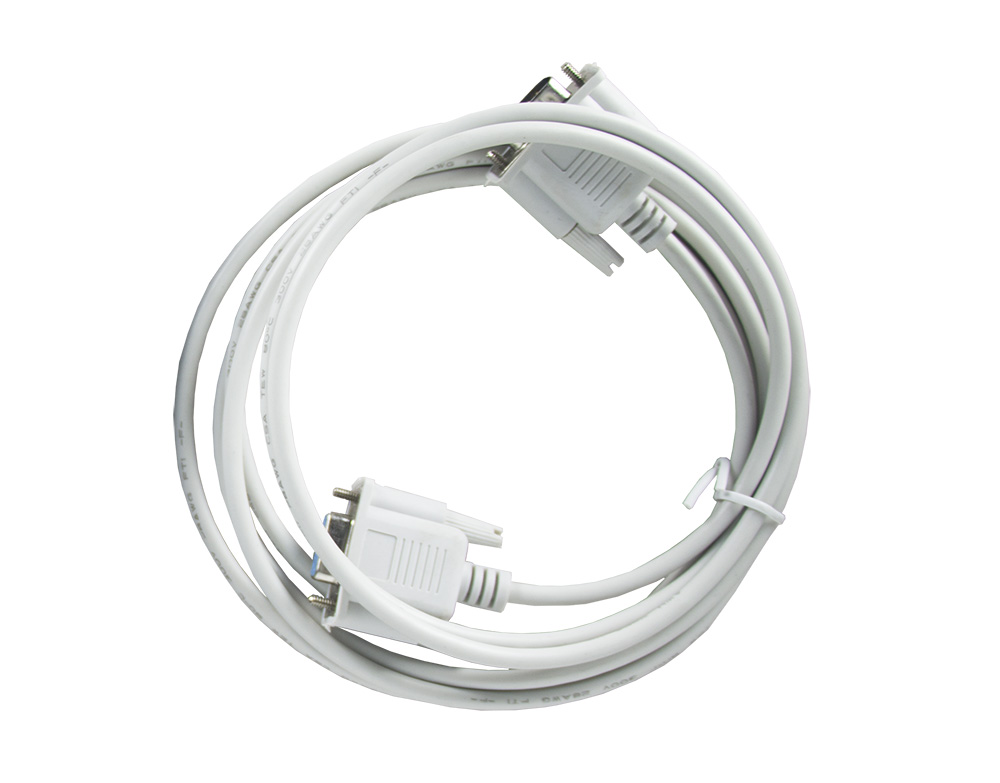

RK00002 |
| 标配 | 仪器标配RS232串口连接线，可单独购买。 |

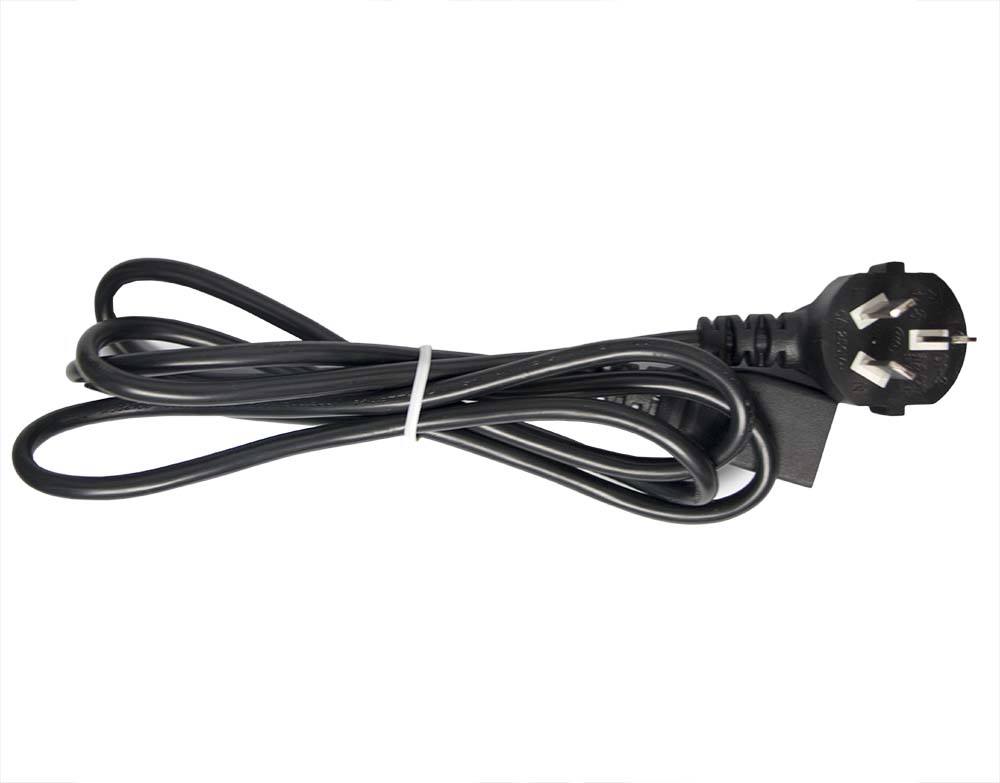

RK00001 |
| 标配 | 仪器标配国标电源线，可单独购买。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
串口 Db25免焊公头 |
| 标配 | 仪器标配串口，可单独购买。。 |
上位机软件 | 官网产品页下载 | 选配 | 仪器标配上位机软件。 |

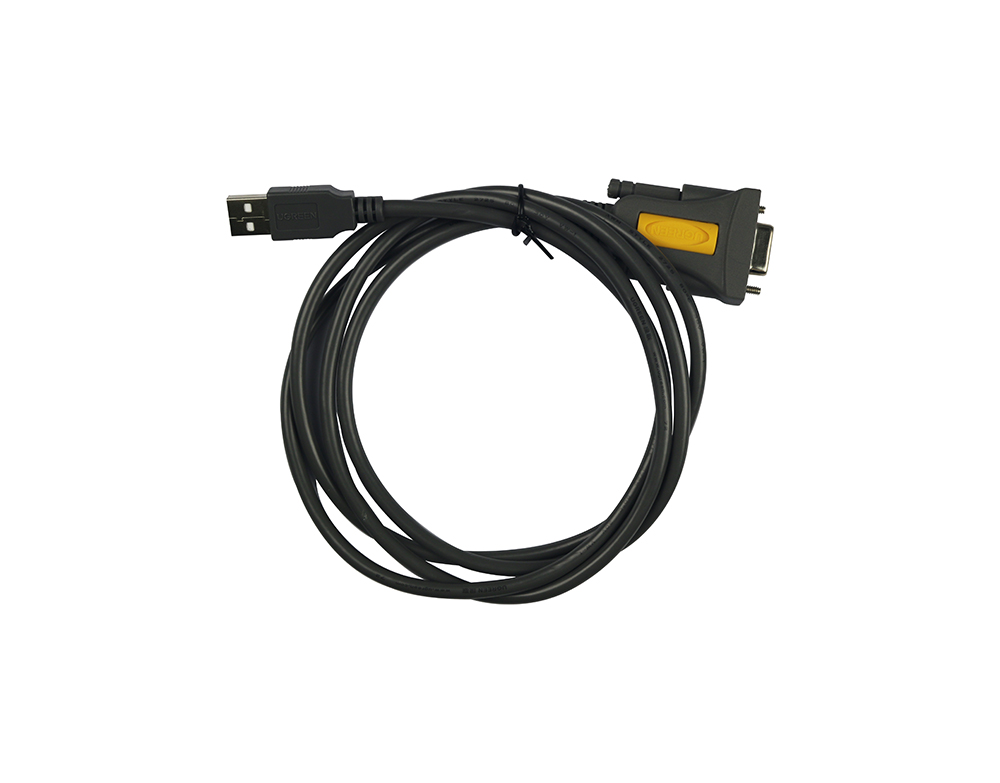

RS232转USB连接线 |
| 标配 | 仪器选配RS232转USB连接线。 |

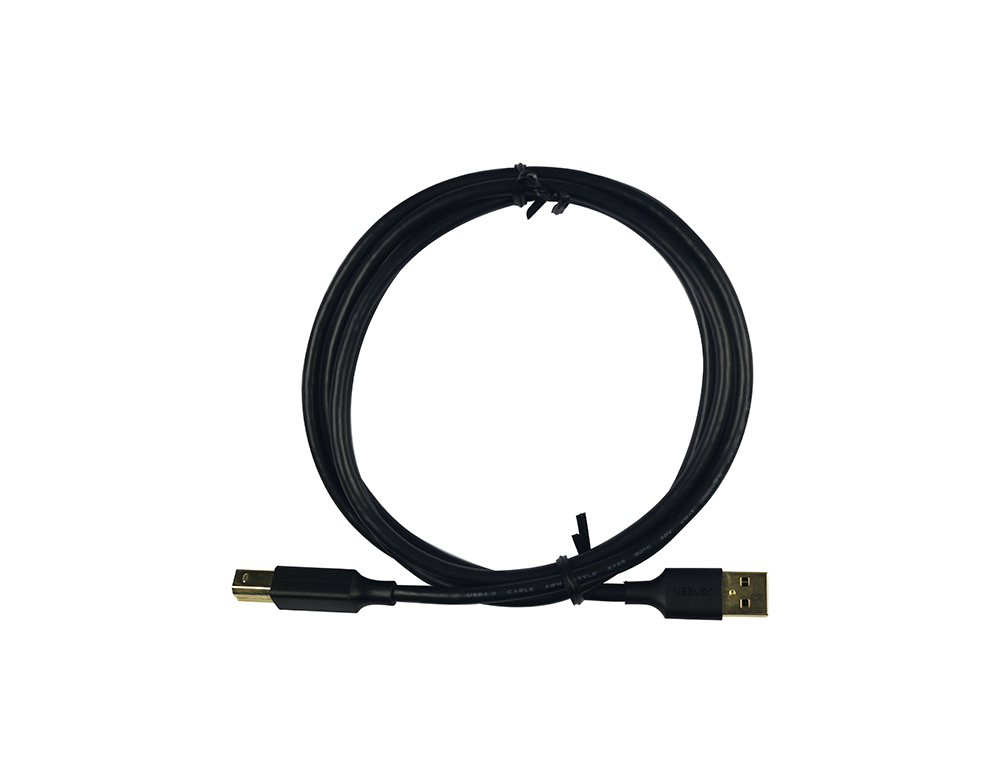

USB转方口连接线 |
| 标配 | 仪器选配USB转方口连接线。 |
