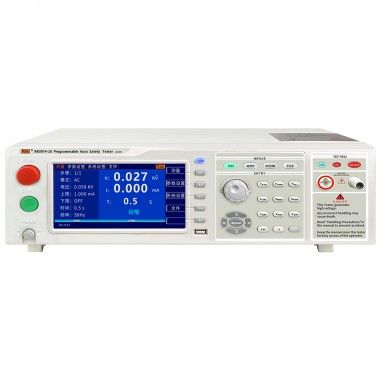

RK9974-10程控超高压测试仪
AC
输出电压：(0.10～10.00)kV
输出功率：200VA(10.0kV 20mA)
DC
输出电压:(0.10～10.00)kV
输出功率:100VA(10.0kV 10mA)
IR(定制功能）
输出电压：0.10KV-5.0KV ±(1%+5个字）
测试精度：±(2.0% 读数+2V）
产品介绍
本系列程控超高压测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析，均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，
其输出电压的大小、输出电压的上升、 下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有无线遥控功能，配备PLC、RS232C、RS485、USB、LAN接口，
方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生，并采用负反馈技术，使输出的波形纯净稳定。
应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;font-size:14px;";">等
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;font-size:14px;";">绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;font-size:14px;";">、<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;font-size:14px;";">电热及电动工具、仪器仪表等
<p style="margin: 0px auto; padding: 0px; max-width: 100%; text-wrap: wrap; list-style-type: none; color: rgb(51, 51, 51); background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">高耐压测试、高压光耦、高压继电器、高压开关、新能源汽车等<p style="margin: 0px auto; padding: 0px; max-width: 100%; text-wrap: wrap; list-style-type: none; color: rgb(51, 51, 51); background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">
<p style="margin: 0px auto; padding: 0px; max-width: 100%; text-wrap: wrap; list-style-type: none; color: rgb(51, 51, 51); background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">性能特点
1、采用 7 寸 TFT(800*480）显示设置参数及测试参数，显示内容醒目、丰富
2、可通过 U 盘进行拷贝复制
3、可调高压上升、下降时间，可适应不同测试对象要求
4、测试结果可同步保存
5、人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
6、中英文双语操作界面，适应不同用户的需求
7、标配 PLC 接口，RS232 接口， RS485 接口、USB 接口
参数/机型 | RK9974-10 | RK9974-10定制版 | |
AC | 输出电压范围 | (0.10～10.00)kV | |
最大输出功率 | 200VA(10.0kV 20mA) | ||
最大额定电流 | 20mA | ||
输出波形 | 正弦波 DDS+功放 | ||
DC | 输出电压范围 | (0.10～10.00)kV | |
最大输出功率 | 100VA(10.0kV 10mA) | ||
最大额定电流 | 10mA | ||
IR | 输出电压 | / | 0.10KV-5.0KV ±(1%+5个字） |
电压分辨率 | 1V | ||
电压测试精度 | ±(2.0% 读数+2V） | ||
最大输出电流 | 10mA | ||
最大输出功率 | 10VA(1000V/10mA) | ||
纹波（1KV） | ≤3% （1KV 空载） | ||
电阻测量范围 | ≥500V 0.1MΩ-1.0GΩ±5% | ||
电压表 | 范围 | AC (0.10～10.00)kV；DC(0.10～10.00)kV | |
精度 | ±（3%+5个字） | ||
设定误差 | |||
电流表 | 测量范围 | AC 0～20mA；DC 0～10mA | |
测量精度 | ±（3%+5个字） | ||
计时器 | 范围 | 0，0.-999.9S OFF=连续 | |
最小分辨率 | 0.1S | ||
测试时间 | 0.0S-999S OFF=连续测试 | ||
电弧侦测 | 0-20mA | ||
输出频率 | 50Hz/60Hz | ||
工作温度 | 0-40℃ ≤75%RH | ||
电源要求 | 110/220±10% 50Hz/60Hz±3Hz | ||
接口 | 标配RS232、RS485、USB、PLC | ||
屏幕 | 7寸TFT 800*480 | ||
外形体积(D×H×W) | 570×155×440mm | ||
重量 | 26.9KG | ||
随机标配附件 | 电源线RK00004 、RS232通讯电缆RK00002 、RS232转USB线RK00003、USB转方口连接线RK00006、高压测试线RK26003、测试线RK00048A、高压板RK8N+、上位机（官网下载） | ||
选配件 | RK00031 USB转RS485母串口线工业级 连接线1.5米长 | ||
产品附件
| 型号 | 图片 | 类型 | 概述 |

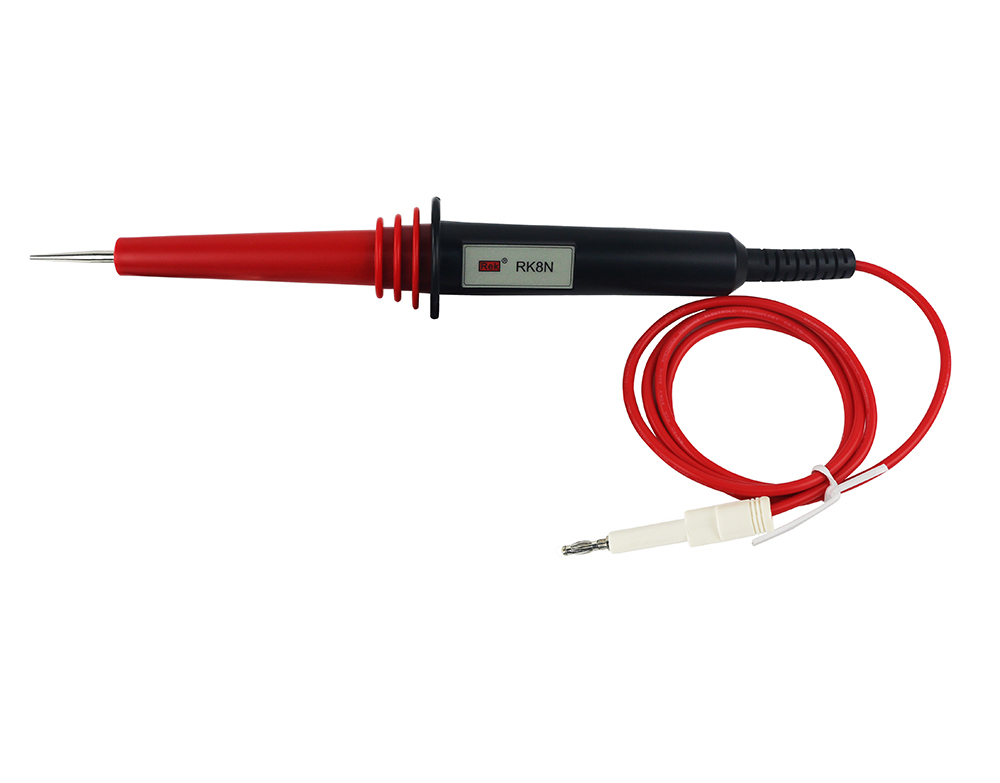

| RK8N+ |   | 标配 | 仪器标配十字不可控高压杆，可单独购买。 |

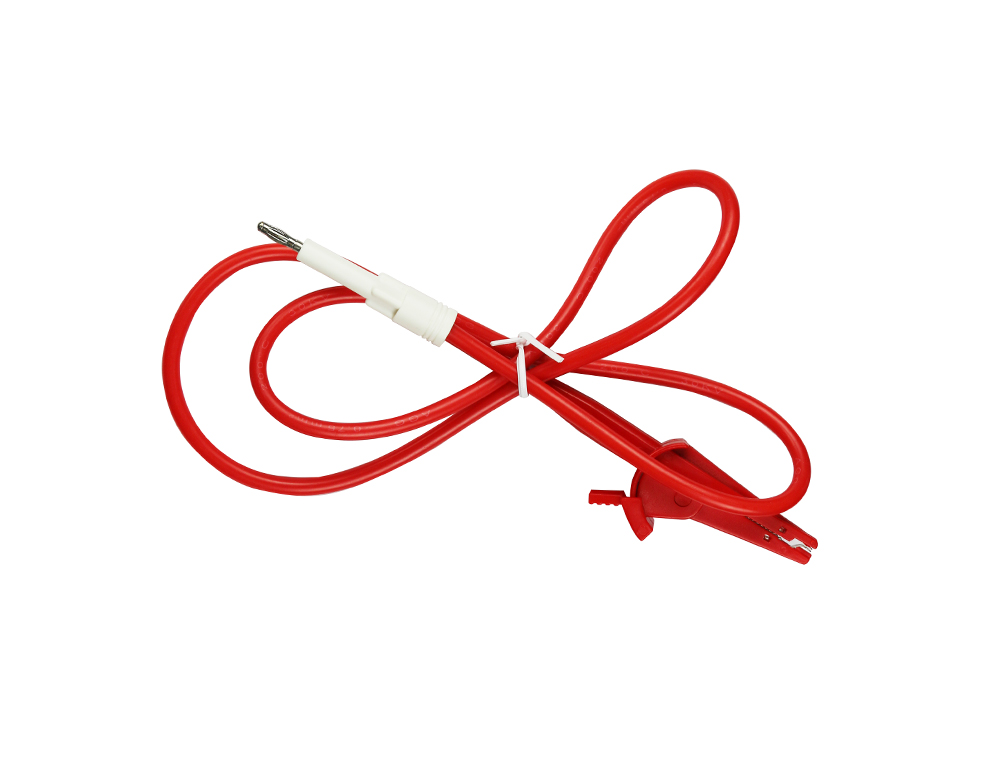

| RK26003A |   | 标配 | 仪器标配耐压测试夹，可单独购买。 |

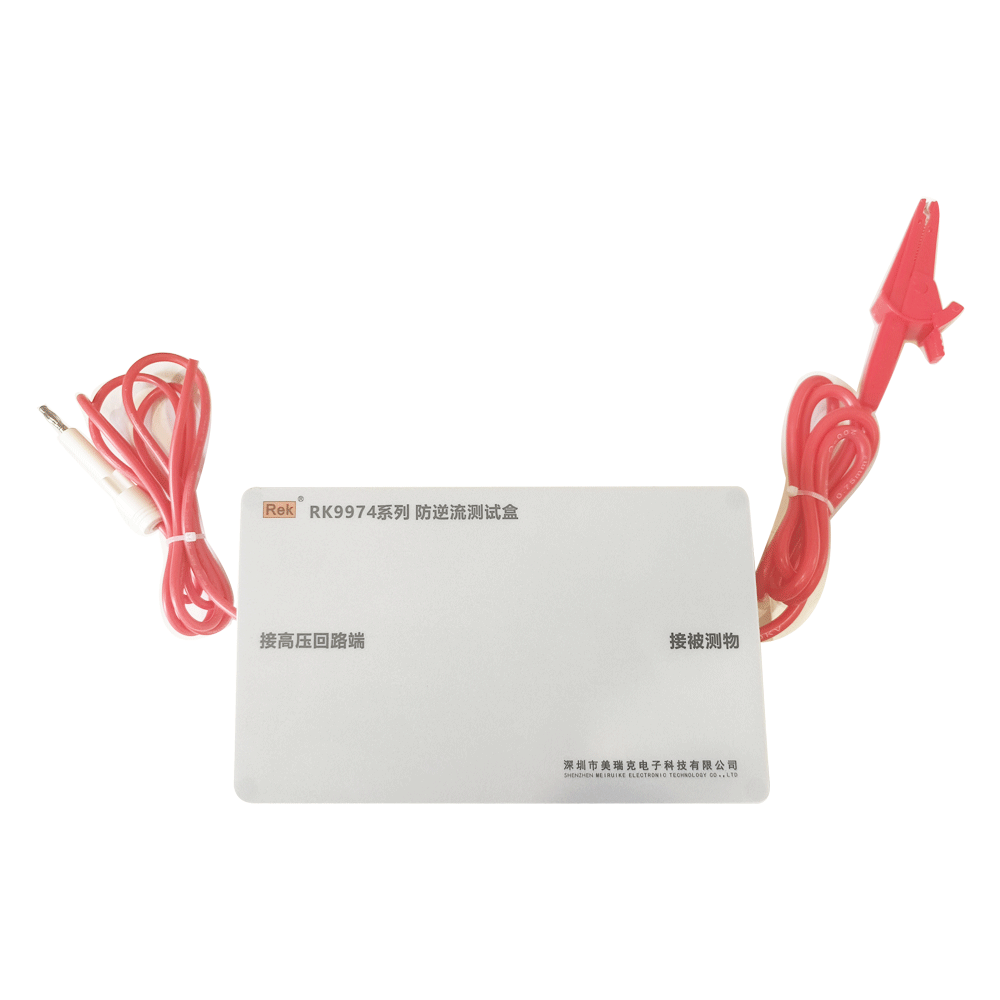

| 防逆流测试盒 |   | 标配 | 仪器标配防逆流测试盒，可单独购买。 |

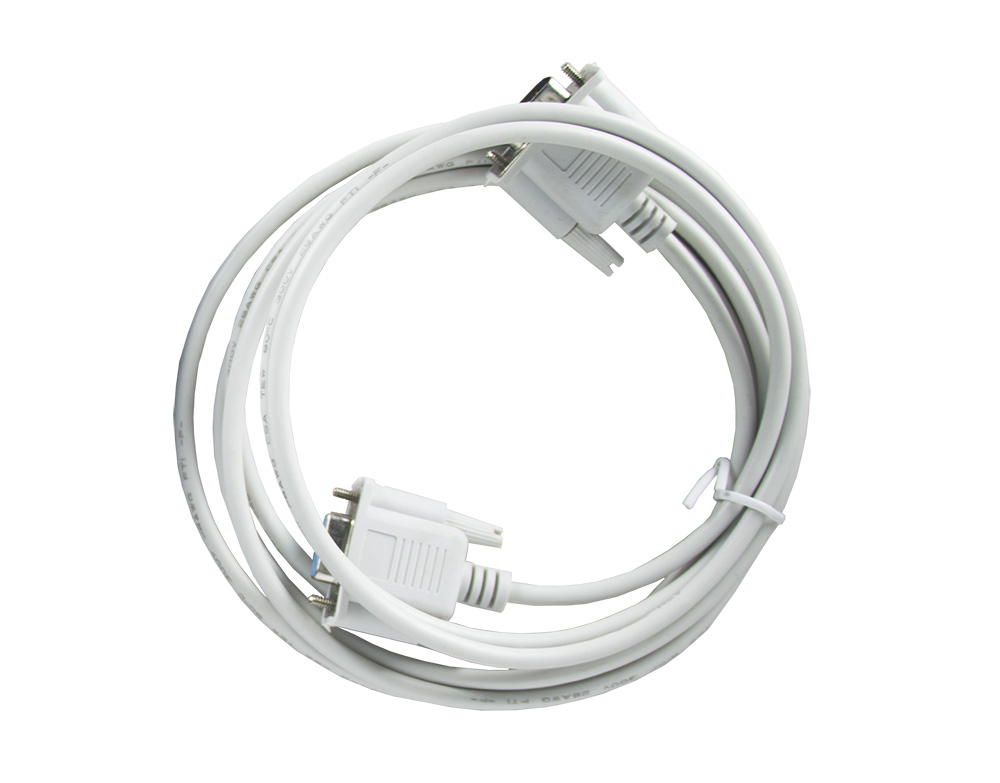

| RK00002 |   | 标配 | 仪器标配 RS232通讯电缆，可单独购买。 |

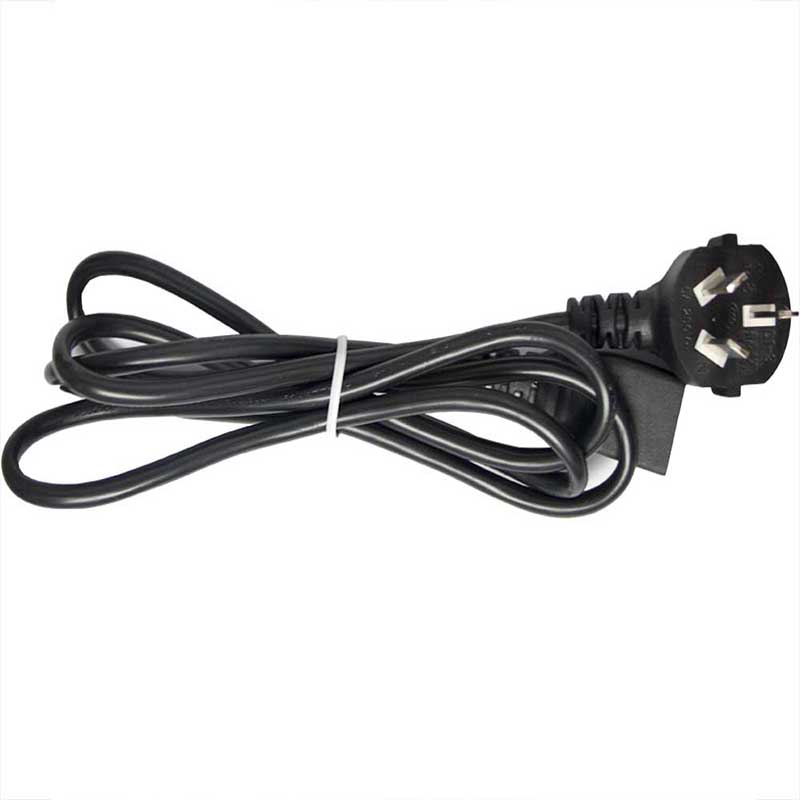

| RK00004 |   | 标配 | 仪器标配国标电源线，可单独购买。 |
| 合格证保修卡 |   | 标配 | 该仪器标配合格证书和保修卡。 |
| 工厂校准证书 |   | 标准 | 该仪器标配产品校准证书。 |
| 说明书 | 官网产品页下载 | 标配 | 该仪器标配产品使用说明书。 |
| 上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |

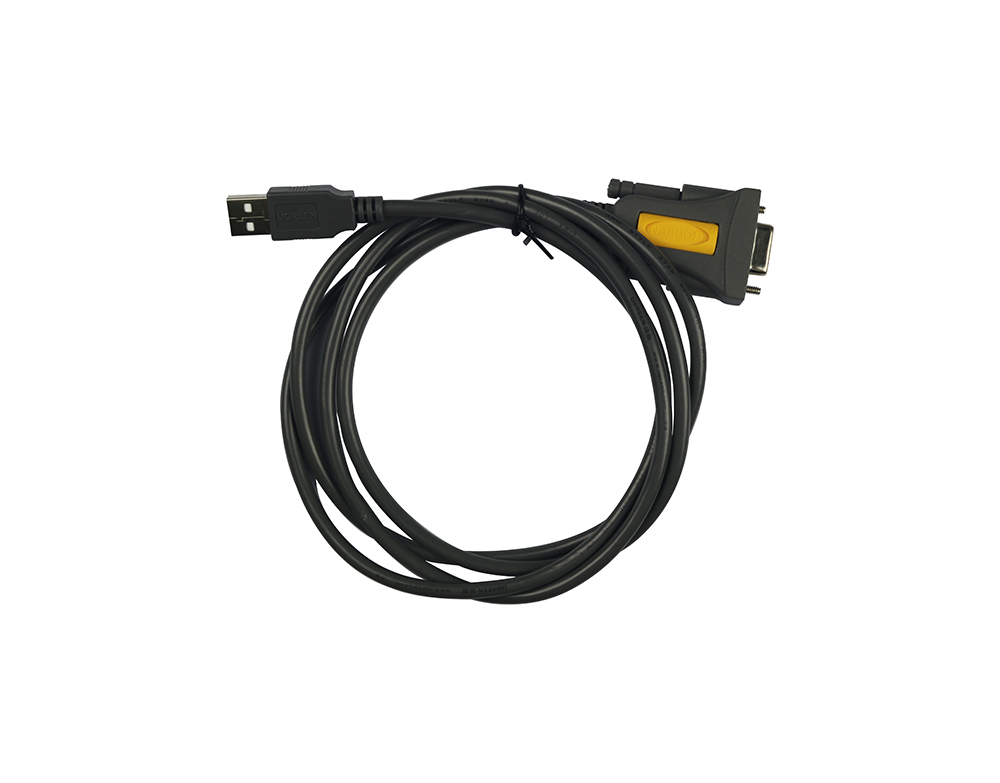

| RS232 转 USB 电缆 |   | 标配 | 该仪器标配 RS232 转 USB 电缆（主机）。 |

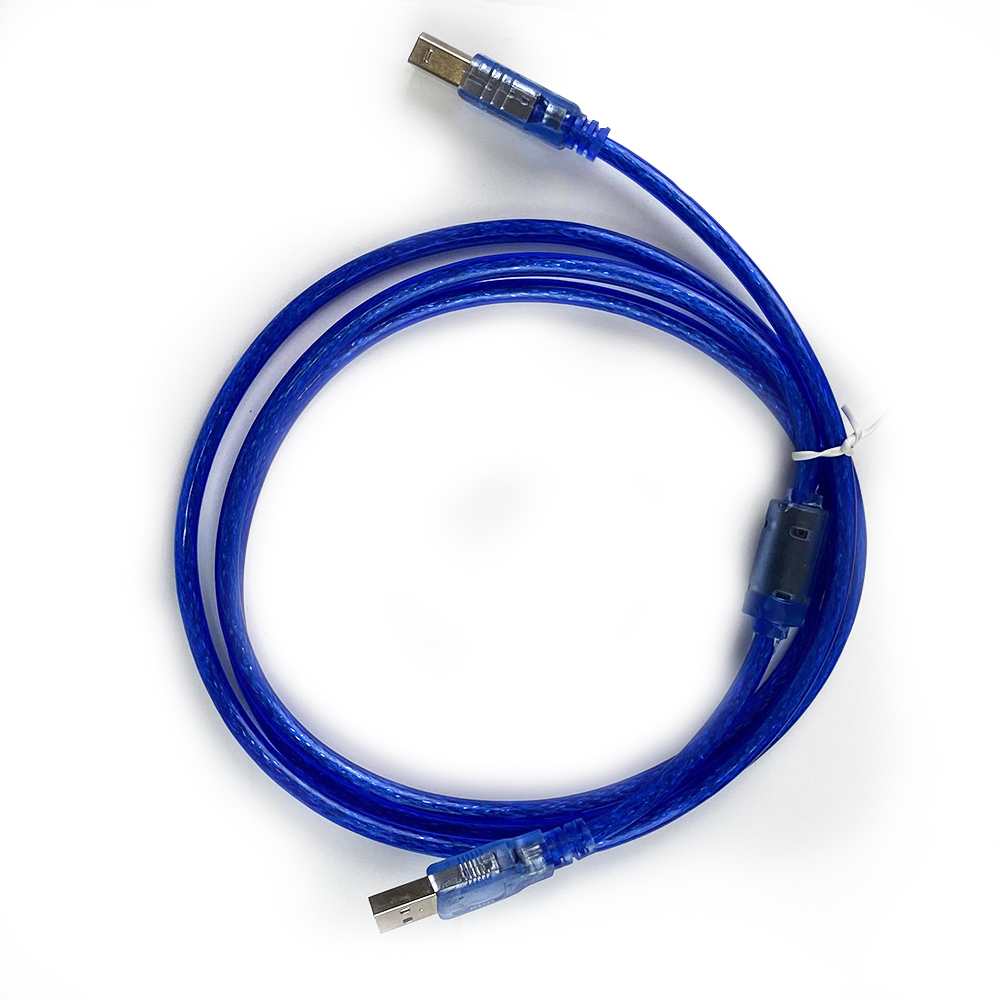

| USB 转方形端口电缆 |   | 标配 | 该仪器标配 USB 转方形端口电缆（主机）。 |
| RK00031 | 可选的 | 仪器配备USB转485，1.5米长的连接线可单独购买。 |
