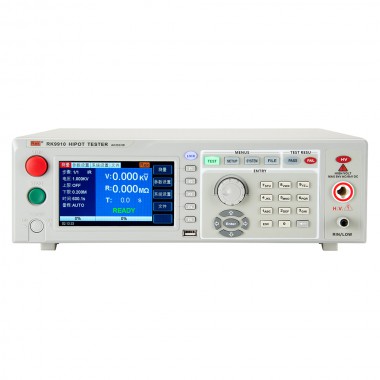

RK9910/RK9920程控绝缘耐压测试仪
测试电压：AC 0.05-5kv DC 0.05-6kv
测试精度：±（2.0%设定+2V）
输出精度：±（2.0%设定+5V）空载
测试精度/设定误差：±（2.0%读数+5个字）
产品介绍
该系列程控耐压测试仪是一款采用高速MCU和大规模数字电路设计的高性能安全测试仪。输出电压升高和降低。输出电压的频率安全由单片机控制，可实时显示击穿电流和电压值，并具有软件校准功能。配备PLC接口、RS232C、RS485、USB设备、USB主机接口，可方便地与计算机或PLC结合，组成综合测试系统。. 可快速准确地对家用电器、仪器仪表、照明电器、电热电器、电脑、信息机等进行全面的安全测量。
应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、连接器、高压电器。
家用电器：电视、冰箱、空调、洗衣机、除湿机、电热毯、充电器等。
绝缘材料：热缩套管、电容薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套、PCB线路板等。
仪器仪表：示波器、信号发生器、直流电源、开关电源等整机。
照明电器：镇流器、路灯、舞台灯、手提灯等。
电热器具：电钻、手枪钻、气刀、磨床、磨床、电焊机等。
电线电缆：高压线路、封闭电缆、电缆、硅橡胶电缆等
性能特点
1、交/直流耐压功能采用DDS数字信号合成技术，产生准确、稳定、纯净、低失真的波形。
2、可调高压上升和下降时间，满足不同测试对象的要求，具有电弧检测功能，测试结果可同时保存。
3、具有双频综合测试，频率范围50Hz、60Hz人性化操作界面，支持数字键输入、拨盘输入，操作更简单。
4、完整的操作帮助提示，可有效提高用户效率，支持字符文件名输入，文件名最大长度为12个字符。
5、测试步骤与系统状态信息同步显示，便于了解测试步骤详情及测试过程中的系统状态。
6、中英文双语操作界面，适应不同用户需求，支持大容量存储。适应不同的测试应用要求。
型号 | RK9920 | RK9910 | |
耐压测试 | 输出电压（KV） | AC:0.05-5.00 DC:0.05-6.00 | |
测试精度 | ±（2.0%设定+2V） | ||
输出精度 | ±（2.0%设定+5V）空载 | ||
测试电流（mA） | AC:0.001mA-20mA DC:0.1uA-10mA | AC:0.001mA-10mA DC:0.1uA-5mA | |
测试精度 | ±（2.0%读数+5个字） | ||
设定误差 | |||
绝缘测试 | 输出电压（KV） | DC:0.05kV-5.0kV ±（1%+5个字） | |
测试精度 | ±（2.0%设定+2V） | ||
电阻测试范围 | 0.1MΩ-100GΩ | 0.2MΩ-100GΩ | |
测试精度 | ≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% | ≥500v 0.20MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% | |
放电功能 | 测试结束后自动放电 | ||
电弧侦测 | 电流测量范围 | 1mA-20mA | |
测试时间 | 0.1S-999.9S | ||
输出频率 | 50Hz/60Hz | ||
输入特性 | 115V/230V±10% 50Hz/60Hz | ||
测试报警 | 蜂鸣器、液晶显示、FAIL指示灯 | ||
键盘锁定 | 独立键盘锁定键 | ||
屏幕尺寸 | 5寸TFT液晶 | ||
通讯接口 | HANDLER、RS232、RS485、USBDRV（电脑接口）、USBHOST(U盘接口） | ||
电压上升时间 | 0.1S-999.9S | ||
测试时间设定（AC/DC） | 0.2S-999.9S | ||
电压下降时间 | 0.1S-999.9S | ||
等待时间 | 0.2S-999.9S | ||
储存器 | 16M flash、每个文件可储存20个测试步骤 | ||
外形尺寸(DxWxH) | 450*350*122mm | 460*350*120mm | |
重量 | 15KG | 13KG | |
标配配件 | 测试夹、接地夹、十字无控高压棒、电源线、RS232串口连接线、上位机软件（官网下载） | ||
选配配件（整套） | RS232转USB连接线、USB转方口连接线、 RK501绝缘点检盒、RK00031、RK101系列点检盒、 RK00070串口选件LAN网口 | ||
产品附件
型号 | 图片 | 类型 | 概述 |

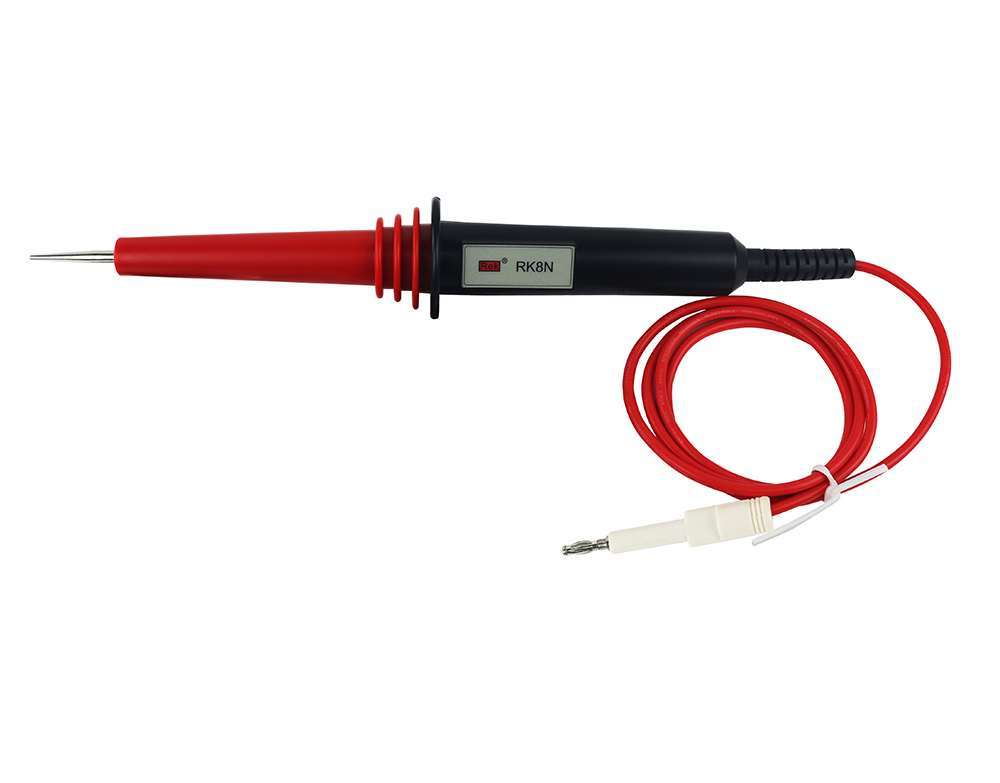

RK8N+ |
| 标配 | 仪器标配十字无控高压棒，可单独购买。 |

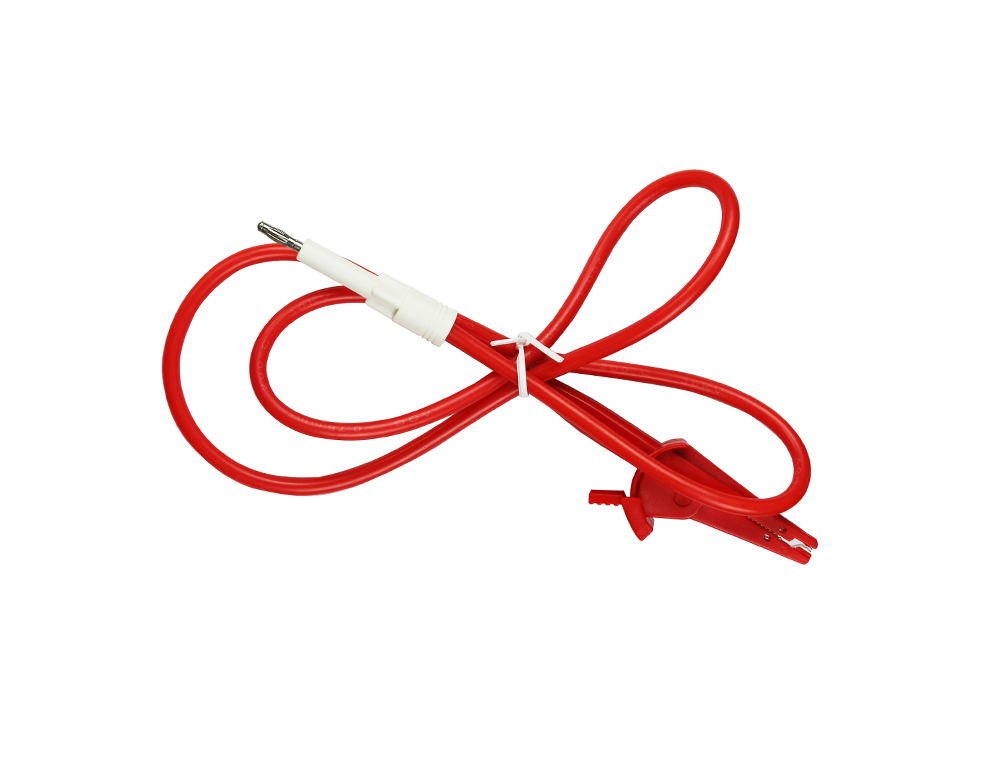

RK26003A |
| 标配 | 仪器标配耐电压测试夹，可单独购买。 |

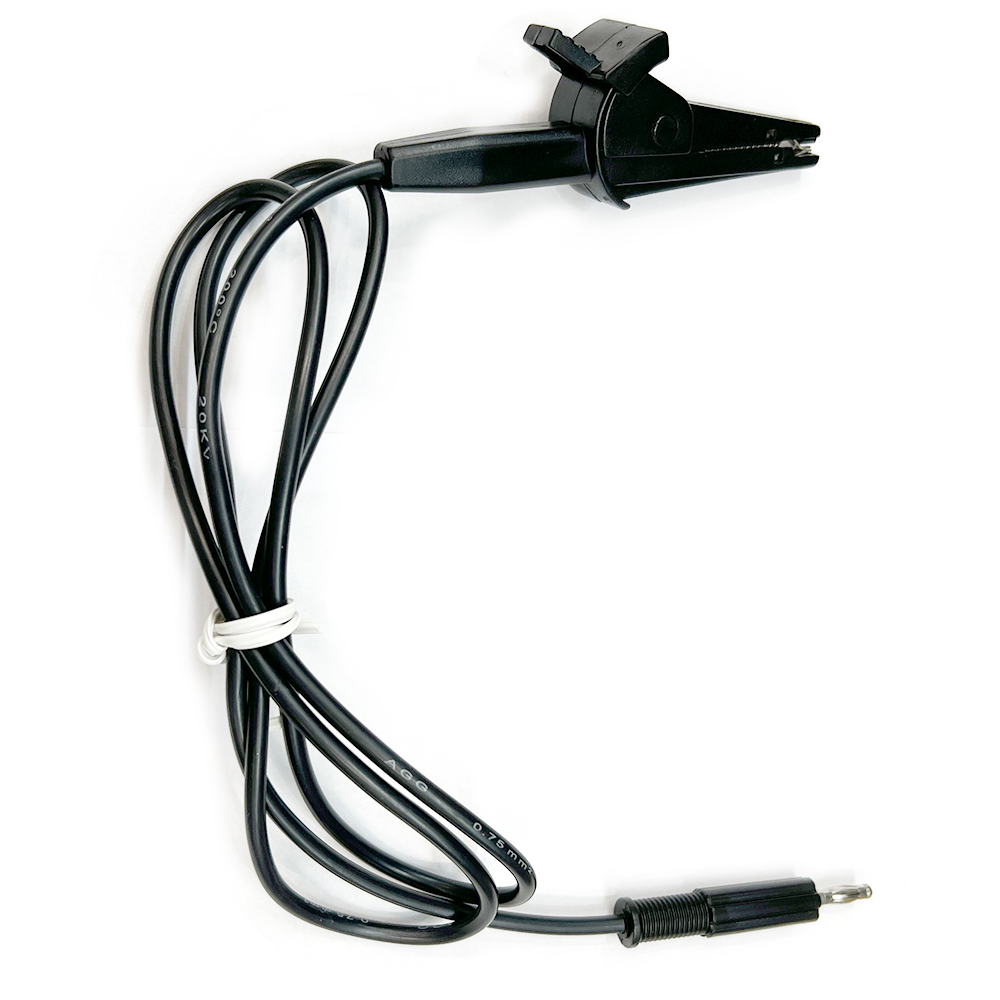

RK00048 |
| 标配 | 仪器标配耐压接地夹，可单独购买。 |
RK00002 |
| 标配 | 仪器标配RS232串口连接线，可单独购买。 |

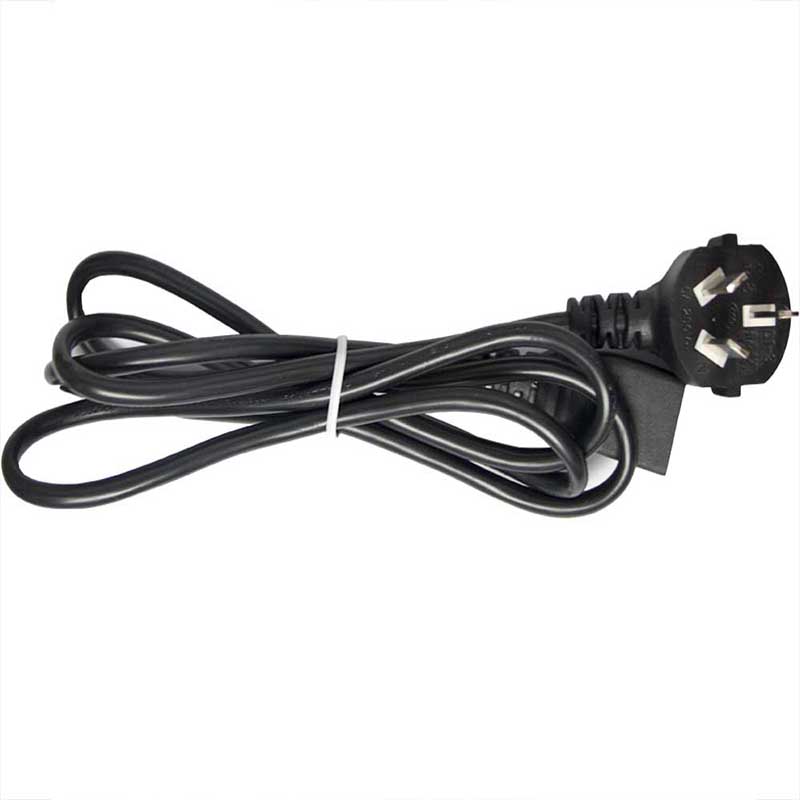

RK00004 |
| 标配 | 仪器标配国标电源线，可单独购买。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
上位机软件 | 上位机软件 | 标配 | 官网下载上位机软件 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配产品说明书。 |

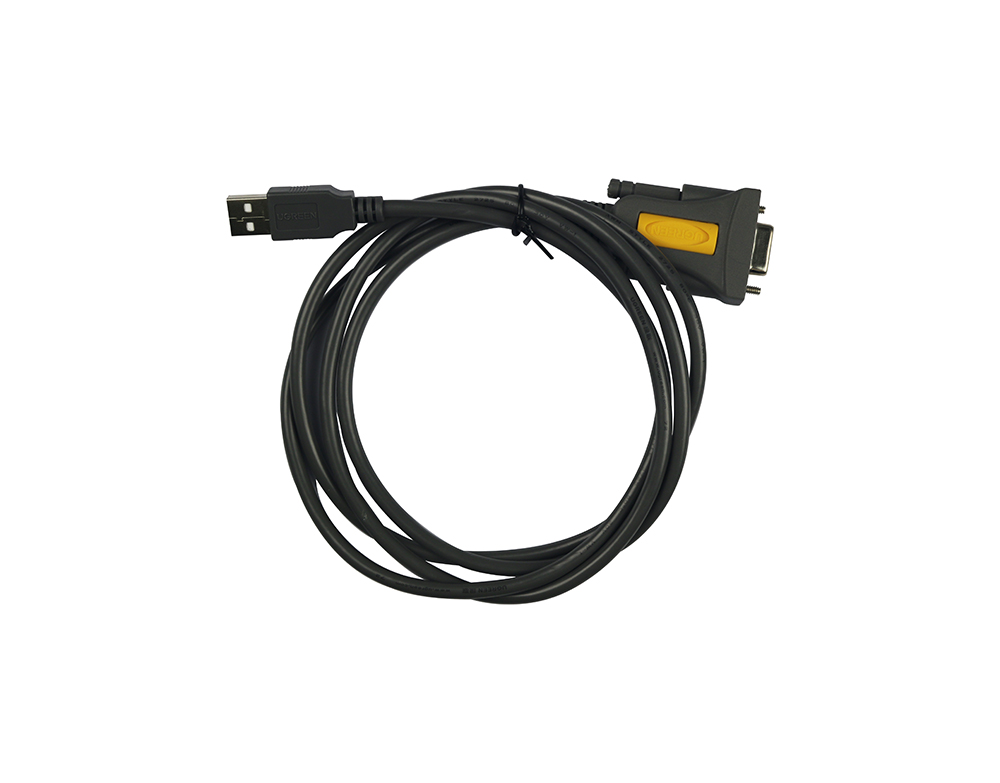

RS232转USB连接线 |
| 选配 | 仪器选配RS232转USB连接线(上位机)。 |

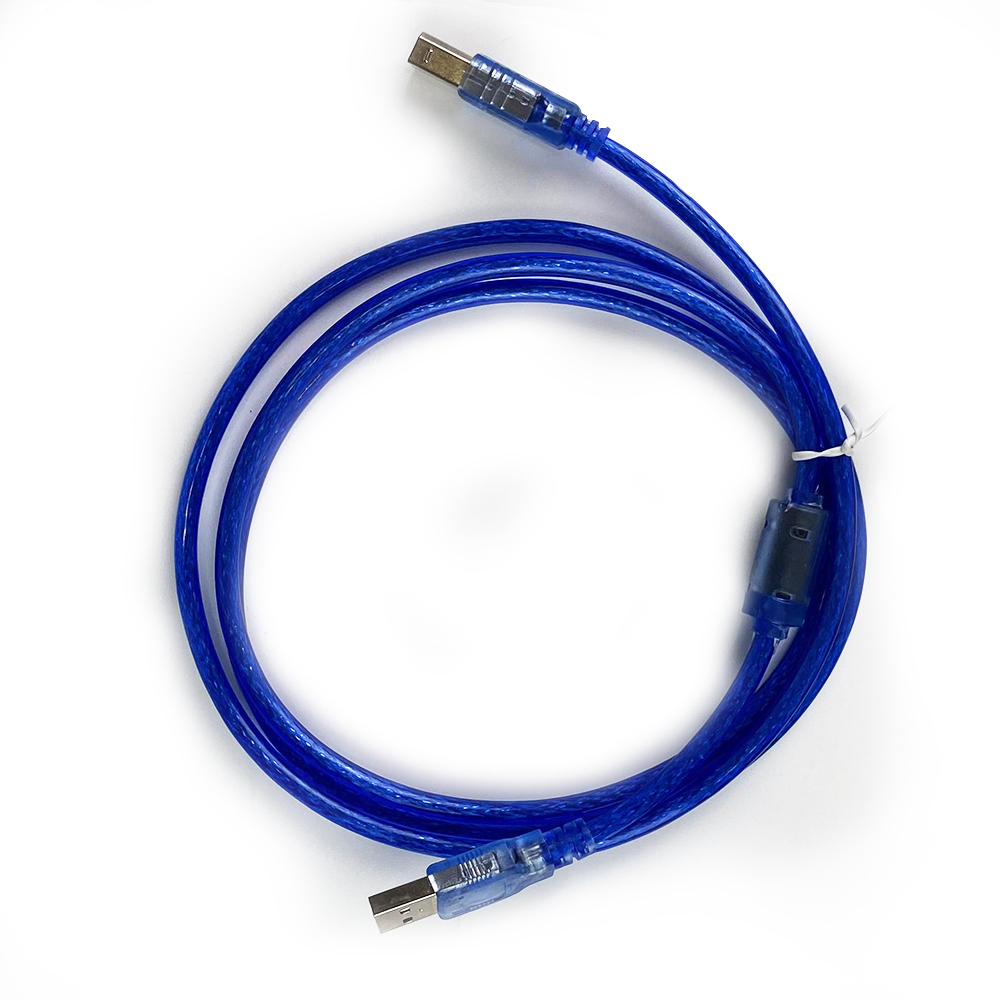

USB转方口连接线 |
| 选配 | 仪器选配USB转方口连接线（上位机）。 |
RK00031 |  | 选配 | 仪器选配USB转485，可单独购买。 |
RK501绝缘点检盒 |
| 选配 | 详情见附件点检仪。 |
