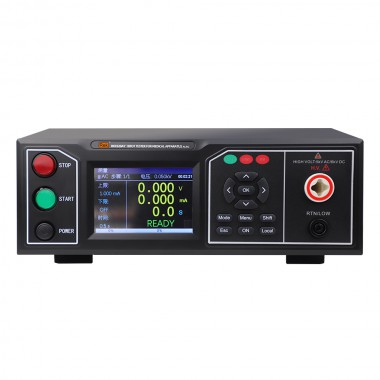

RK9320AY医用程控交直流耐压测试仪
RK9320AY
交直流耐压电压范围：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
电压精度:±（2%+5V）
最大输出功率：AC:100VA (5.000kV/20mA)/DC:60W ( 6.000kV/10mA)
最大额定电流：AC:20mA/DC:10mA
产品介绍
该系列程控耐压测试仪是一款采用高速MCU和大规模数字电路设计的高性能安全测试仪。输出电压升高和降低。输出电压的频率安全由单片机控制，可实时显示击穿电流和电压值，并具有软件校准功能。配备PLC接口、RS232C、RS485、USB设备、USB主机接口，可方便地与计算机或PLC结合，组成综合测试系统。可快速准确地对家用电器、仪器仪表、照明电器、电热电器、电脑、信息机等进行全面的安全测量。
本仪器符合GB9706.1-2020(EC60601-1:2012)医用标准，家用和类似用途电器的安全第一部分：通用要求信息技术设备UL60065、GB8898\IEC60065音频、视频及相似电子机械安全的要求测量、控制和实验用电气设备的安全要求第1部分通用要求。
应用领域
1、医疗器械：各类新型医疗仪器和医用配套仪器、心脏监护、医学影像、生化分析仪器、血压计及温度计等各类居家医疗器材
2、诊断治疗设备：X线诊断检查设备、超声诊断、核医学、内窥镜系统、五官科治疗仪器、动态分析治疗仪器低温冷冻设备、透析治疗设备、急救器材
3、病房护理设备及器具：各类病床、柜、手术椅、床等
4、辅助设备：医用护理数据及图像处理设备、康复器械残疾人专用器材等
5、口腔医疗器械设备：牙科诊断医疗设备、牙科手术器械、牙科技工设备、医用磁共振设备
性能特点
1、交/直流耐压功能采用DDS数字信号合成技术，产生准确、稳定、纯净、低失真的波形。
2、可调高压上升和下降时间，满足不同测试对象的要求，具有电弧检测功能，测试结果可同时保存。
3、具有双频综合测试，频率范围50Hz、60Hz人性化操作界面，支持数字键输入、拨盘输入，操作更简单。
4、完整的操作帮助提示，可有效提高用户效率，支持字符文件名输入，文件名最大长度为12个字符。
5、测试步骤与系统状态信息同步显示，便于了解测试步骤详情及测试过程中的系统状态。
6、中英文双语操作界面，适应不同用户需求，支持大容量存储。适应不同的测试应用要求。
技术参数
参数 | 机型 | 医用程控交直流耐压测试仪 |
RK9320AY | ||
交流耐压测试 | 电压范围 | 0.050kV ~ 5.000kV |
电压精度 | ±（2%+5V） | |
分辨率 | 1V | |
最大输出功率 | 100VA (5.000kV/20mA) | |
最大额定电流 | 20mA | |
下限电流范围 | 0 ~ 20mA,0=不判断下限 | |
输出波形 | 正弦波 | |
输出波形失真度 | ≤ 5% (空载或纯阻性负载) | |
输出信号类型 | DDS线性功放 | |
电压上升时间 | 0.1s ~ 999.9s ，OFF=电压上升时间关 | |
测试时间 | 0.3s ~ 999.9s ，OFF=连续测试 | |
电压下降时间 | 0.1s ~ 999.9s ，OFF=电压下降时间关 | |
直流耐压测试 | 电压范围 | 0.050kV ~ 6.000kV |
电压精度 | ±（2%+5V） | |
分辨率 | 1V | |
最大输出功率 | 60W ( 6.000kV/10mA) | |
最大额定电流 | 10mA | |
下限电流范围 | 0 ~ 10mA | |
纹波系数 | ≤ 5% (6kV/10mA) | |
放电时间 | ≤ 200ms | |
电压上升时间 | 0.1s ~ 999.9s ，OFF=电压上升时间关 | |
测试时间 | 0.3s ~ 999.9s ，OFF=连续测试 | |
电压下降时间 | 0.1s ~ 999.9s ，OFF=电压下降时间关 | |
机型 | 卧式 | |
电弧侦测 | 1mA-20mA | |
输入特性 | 100V~240V 50Hz/60Hz | |
测试报警 | 蜂鸣器、液晶显示、FAIL指示灯 | |
屏幕尺寸 | 3.5寸 TFT 液晶显示屏 | |
通讯接口 | HANDLER、RS232、U盘接口、LAN | |
存储器 | 16M flash 每个文件可存储50个测试步骤 | |
外形体积 (W × D × H) | 400*260*100mm | |
重量(KG) | 7KG | |
随机标配附件 | 电源线RK00001 、RS232通讯电缆RK00002 、说明书（电子版）、RK8N+高压棒、测试线RK00048、测试线RK26003A、MODBUS测试上位机（官网下载）、BNC线 | |
选配件 | RK00031USB转RS485母串口线工业级、RS232转USB线RK00003 | |
接触检查 | 可选打开或者关闭 | |
产品附件
| 型号 | 图片 | 类型 | 概述 |

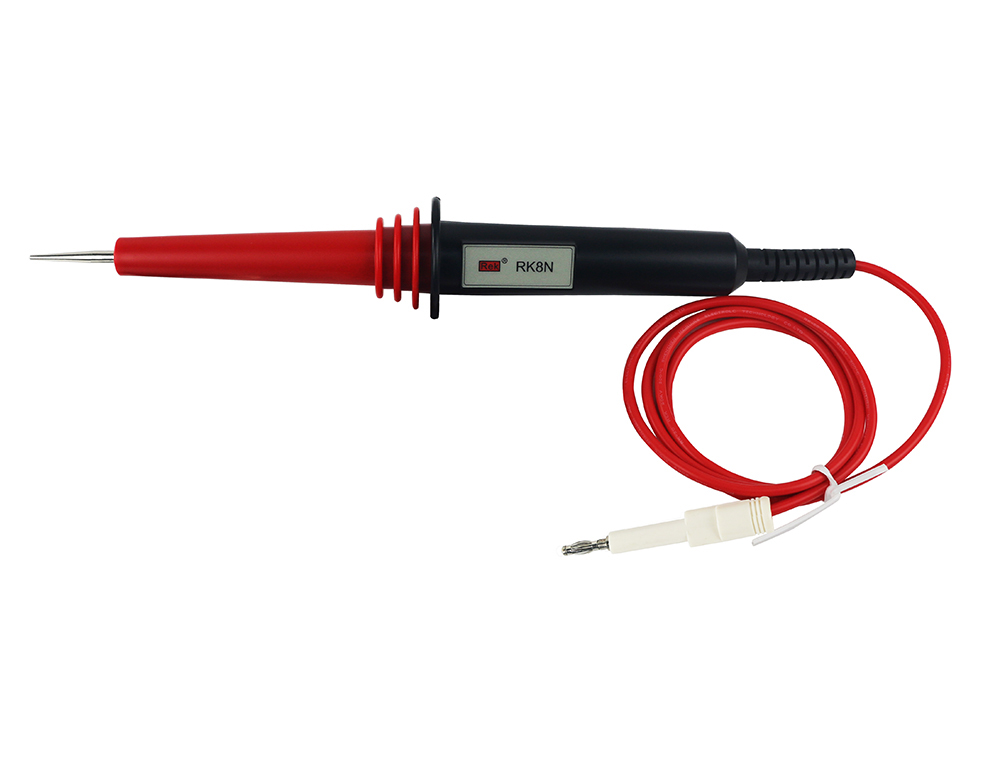

| RK8N+ |  | 标配 | 仪器选配十字无控高压棒，可单独购买。 |

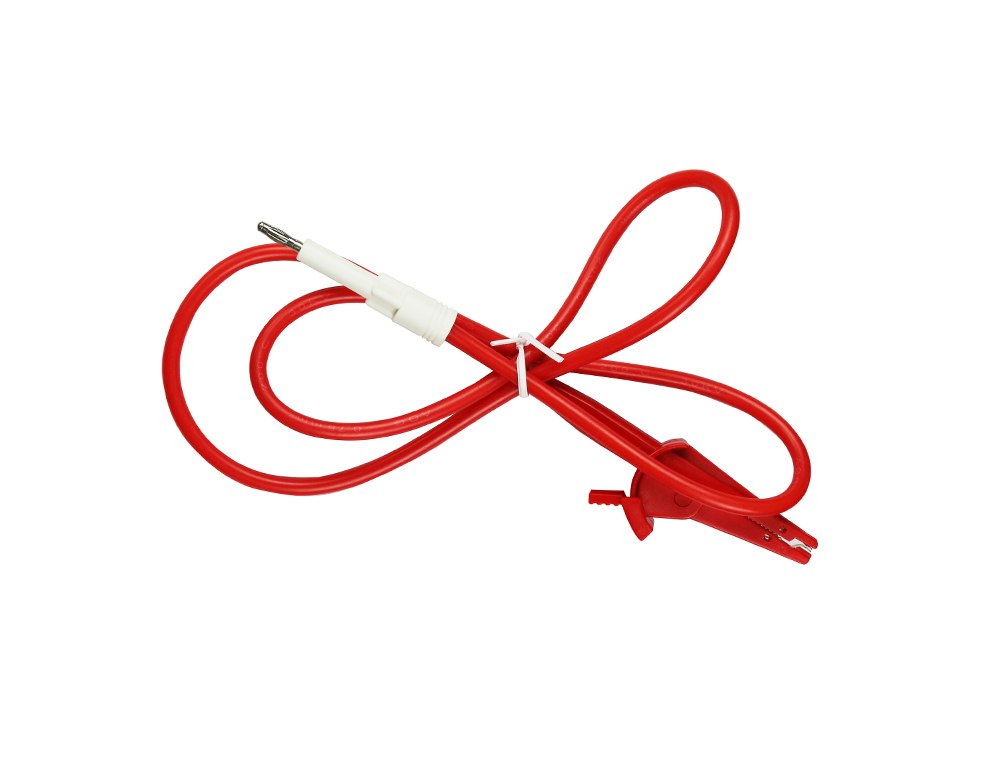

| RK26003A |  | 标配 | 仪器标配耐电压测试夹，可单独购买。 |

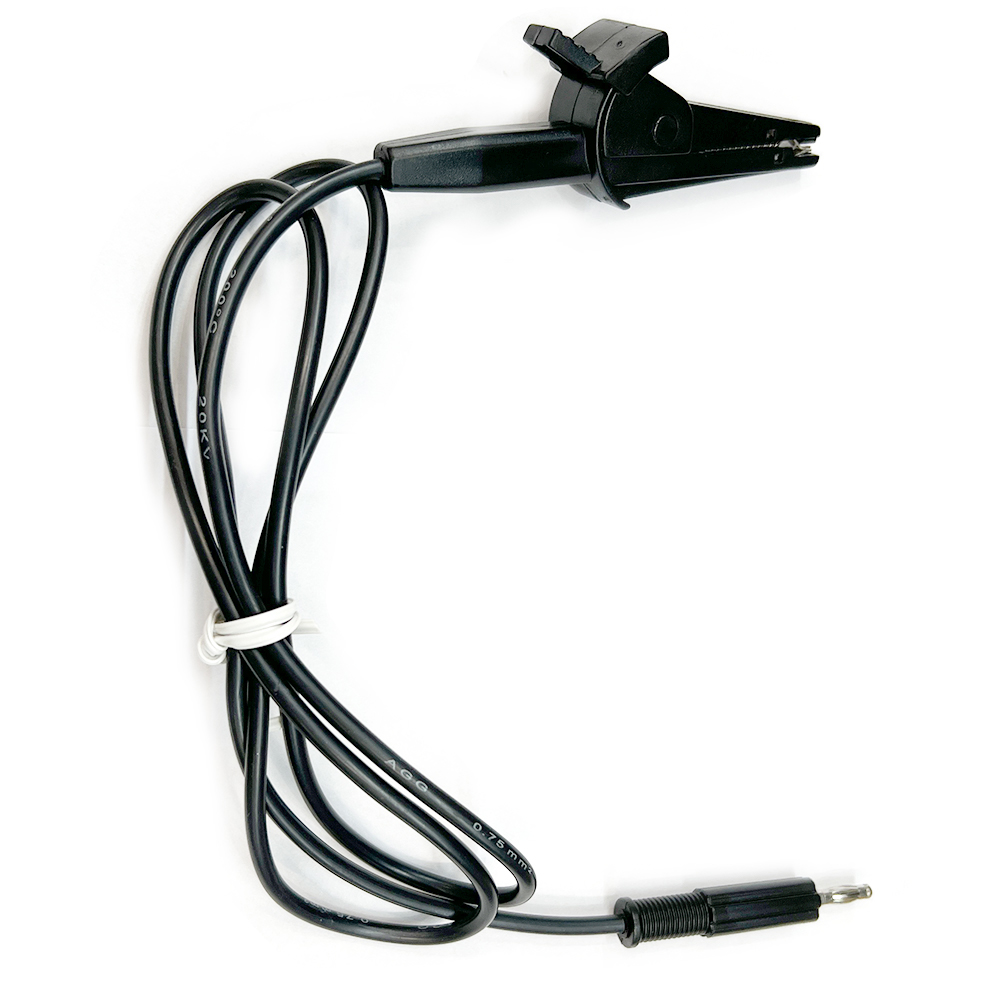

| RK00048 |  | 标配 | 仪器标配耐压接地夹，可单独购买。 |
| RK00002 |  | 标配 | 仪器标配RS232串口连接线，可单独购买。 |

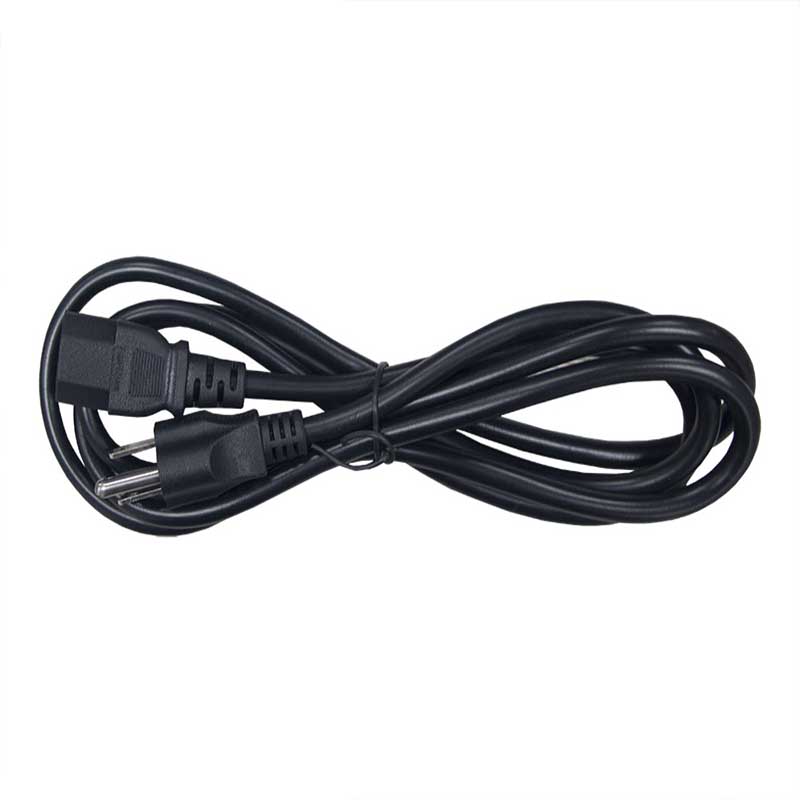

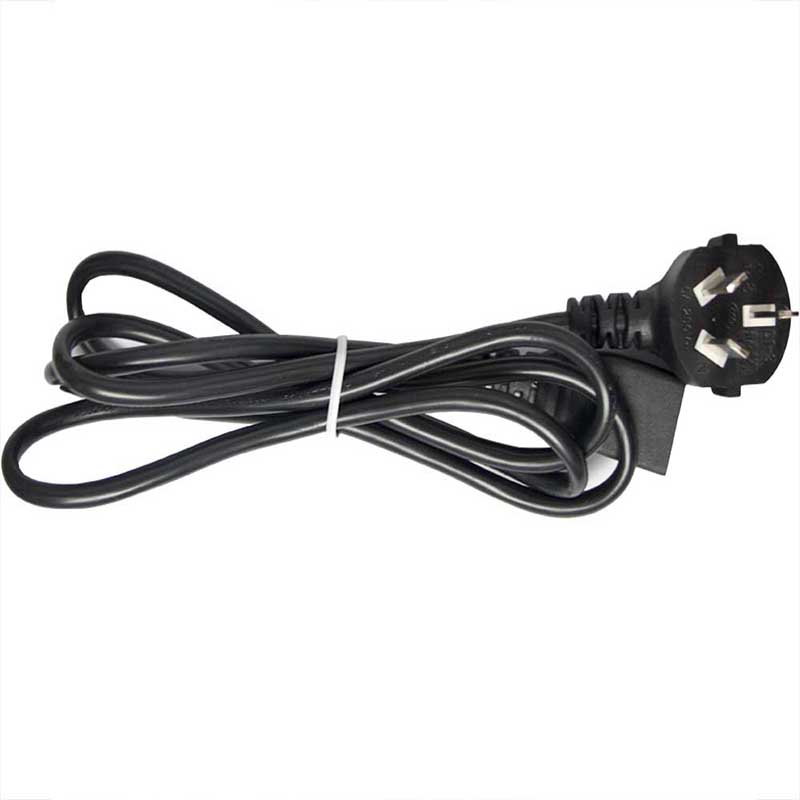

| RK00001 |  | 标配 | 仪器标配国标电源线，可单独购买。 |
| 合格证保修卡 |  | 标配 | 仪器标配合格证及保修卡。 |
| 出厂校准证书 |  | 标配 | 仪器标配产品校准证书。 |
| 上位机软件 | 上位机软件 | 标配 | 官网下载上位机软件 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配产品说明书。 |

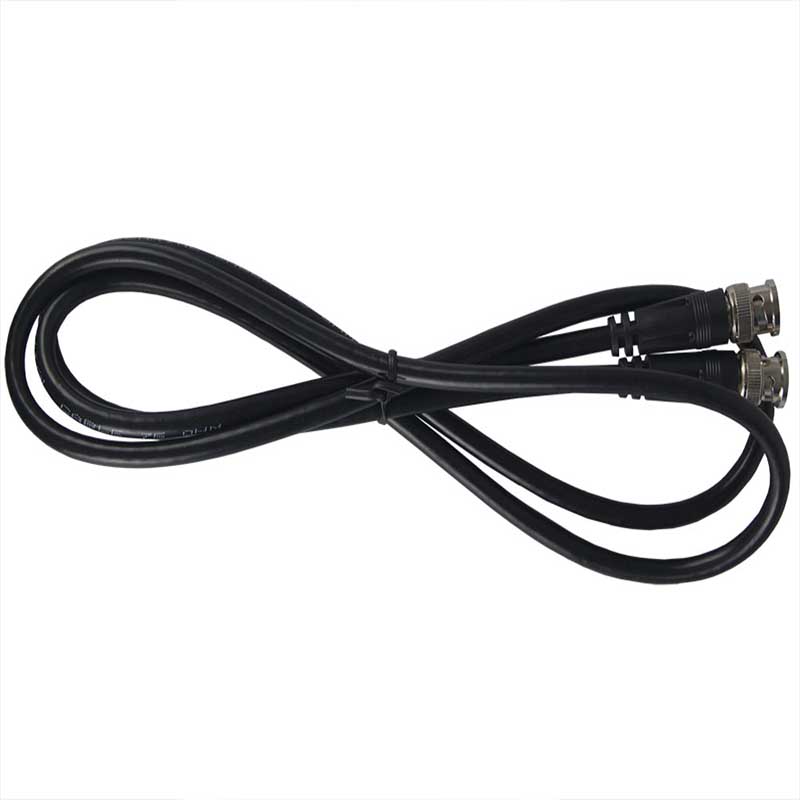

| BNC线 |  | 标配 | 仪器标配BNC线，可单独购买。 |
| RK00031 |  | 选配 | 仪器选配USB转485，可单独购买。 |

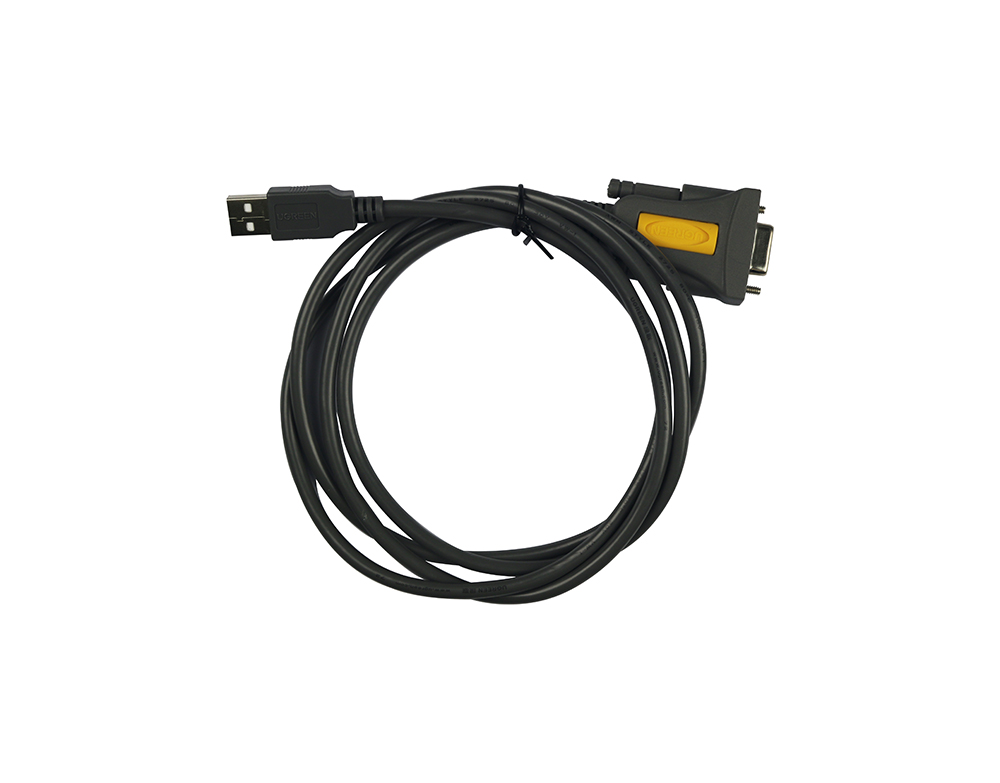

| RS232转USB连接线 |  | 选配 | 仪器选配RS232转USB连接线(上位机)。 |
