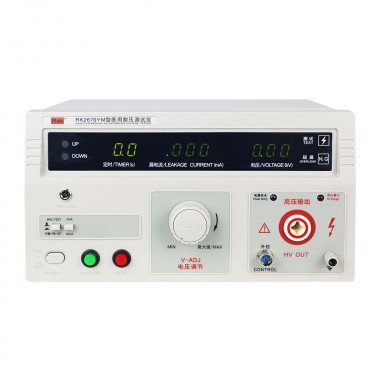

RK2670YM/RK2672YM/RK2672CY/RK2671AY医用耐压测试仪
RK2670YM
输出电压：AC：0-5KV
测试电流：AC：0-2/20mA
RK2672YM
输出电压：AC/DC：0-5KV
测试电流：AC：0-2/20mA DC：0-2/10mA
RK2672CY
输出电压范围：(0.00～5.00)kV
最大输出功率：500VA(5.0kV 100mA)
产品介绍
RK2670YM/RK2672YM/RK2672CY医用耐压测试仪具有常规耐压侧仪所有的功能外，增加了电弧（闪络）侦测功能，通过外接示波器，可以直观、准确、快速、可靠的检测到被测电气设备的“闪络”现象，
被测电气设备无“闪络”现象时，示波器显示一个稳定的“李沙育图形（即一个闭合的圆环）”，若被测电气设备发生“闪络”现象，则李沙育波形边缘会出现锯齿状，说明被测电气设备内部有“闪络”。
本产品同时也适合需要检测“闪络”缺陷的各种电气设备，是医用电气设备制造商、维修部门、使用单位以及产品质量检测部门、技术监督部门不可少的耐压测试仪。
应用领域
医疗器械：各类新型医疗仪器和医用配套仪器、心脏监护、医学影像、生化分析仪器、血压计及温度计等各类居家医疗器材
诊断治疗设备：X线诊断检查设备、超声诊断、核医学、内窥镜系统、五官科诊疗仪器、动态分析诊疗仪器低温冷冻设备、透析诊疗设备、急救器材
医房护理设备及器具：各类病床、柜、手术椅、床等
辅助设备：医用护理数据及图像处理设备、康复器械残疾人专用器材等
口腔医疗器械设备：牙科诊断医疗设备、牙科手术器械、牙科技工设备、医用磁共振设备
性能特点
1、测试时间可达999s
2、漏电流，电压，时间同时显示
3、漏电流，测试时间可连续设定
4、具有示波器接口，可监控被测物打火拉弧和闪络现象
5、GB9706.1-2020(IEC60601-1：2012)实验电压要求：实验时不应该发生闪络现象或击穿。医用耐压测试仪特别增加了示波器接口，通过李沙育图形观察闪络和拉弧现象
机型 | RK2672CY | RK2670YM | RK2672YM | RK2671AY | |
ACW | 输出电压范围 | （0.00～5.00）kV | (0.00～10.00）kV | ||
最大输出功率 | 500VA（5.00kV 100mA） | 100VA（5.00kV 20mA） | 100VA（5.00kV 20mA） | 200VA （10.0kV/20mA） | |
最大额定电流 | 100mA | 20mA | 20mA | 20mA | |
电流档位 | 2mA、20mA、100mA | 2mA、20mA | 2mA、20mA | 2mA、20mA | |
输出波形 | 正弦波 | 正弦波 | 正弦波 | 正弦波 | |
输出波形失真度 | ≤5%（空载或纯电阻负载） | ≤5%（空载或纯电阻负载） | ≤5%（空载或纯电阻负载） | ≤5%（空载或纯电阻负载） | |
测试时间 | 0.0S-999S 0=连续测试 | 0.0S-999S 0=连续测试 | 0.0S-999S 0=连续测试 | 0.0s～999s 0.0=连续测试 | |
DCW | 输出电压范围 | （0.00～5.00）kV | / | （0.00～5.00）kV | (0.00～10.0）kV |
最大输出功率 | 100VA（5.00KV 20mA） | 50VA（5.00KV 10mA） | 100VA(10.0KV/10mA) | ||
最大额定电流 | 20mA | 10mA | 10mA | ||
电流档位 | 2mA、20mA | 2mA、10mA | 2mA、10mA | ||
波纹系数 | ≤5% | ≤5% | ≤5% | ||
测试时间 | 0.0S-999S 0=连续测试 | 0.0S-999S 0=连续测试 | 0.0s～999s 0.0=连续测试 | ||
电压表 | 范围 | （0.00～5.00）kV | （0.00～5.00）kV | （0.00～5.00）kV | （0.00 ～10.0KV ） |
精度 | ±（5%+3个字） | ±（5%+3个字） | ±（5%+3个字） | ± （5%+3个字） | |
分辨率 | 10V | 10V | 10V | 10V | |
显示数值 | 均方根值 | 均方根值 | 均方根值 | 均方根值 | |
电流表 | 测量范围 | 量程1:0.1mA～2mA 量程2:2mA～20mA 量程3:20mA～100mA | 量程1:0.1mA～2mA 量程2:2mA～20mA | 量程1:0.100mA～2mA 量程2:2mA ～20mA | |
DC | 0.1mA～2mA | / | 0.1mA～2mA | 0.100mA～2mA | |
2mA～20mA | 2mA～10mA | 2mA ～10mA | |||
分辨率 | 2mA档：1uA； | 2mA档：1uA； | 2mA档：1uA； | 2mA档：1uA； | |
20mA档：10uA； | 20mA档：10uA | 20mA档：10uA | 20mA档：10uA； | ||
100mA档：0.1mA | 50mA(100mA)档:0.1mA | ||||
测量精度 | ±（5%+3个字）量程范围内 | ±（5%+3个字）量程范围内 | ±（5%+3个字）量程范围内 | ± （5%+3个字） | |
测试范围 | 0.0S-999S 0=连续测试 | ||||
计时器 | 范围 | 0.0S-999S | 0.0S-999S 0.0等于连续测试 | 0.0s～999s | |
最小分辨率 | 0.1S | / | 0.1s | ||
精度 | ±（1%+50ms） | ±（1%+50ms） | |||
变压器容量 | 500VA | 100VA | 200VA （10.0kV/20mA） | ||
电源要求 | AC：220V±10% 50Hz/60Hz±3Hz | ||||
工作环境 | 温度：（0-40）℃ 湿度≤75%RH | ||||
PLC接口 | 选配 | ||||
外控接口 | 标配 | ||||
外形体积(D×H×W) | 468mm×196mm×378mm | 320*270*180mm | 380*305*195mm | ||
重量 | 约20.65KG | 10KG | 10.5KG | 14.76Kg | |
标配附件 | 电源线RK00001、高压测试线、接地线、BNC线、高压枪 | ||||
选配 | PLC接口、RK101系列点检盒 | ||||
产品附件
型号 | 图片 | 类型 | 概述 |

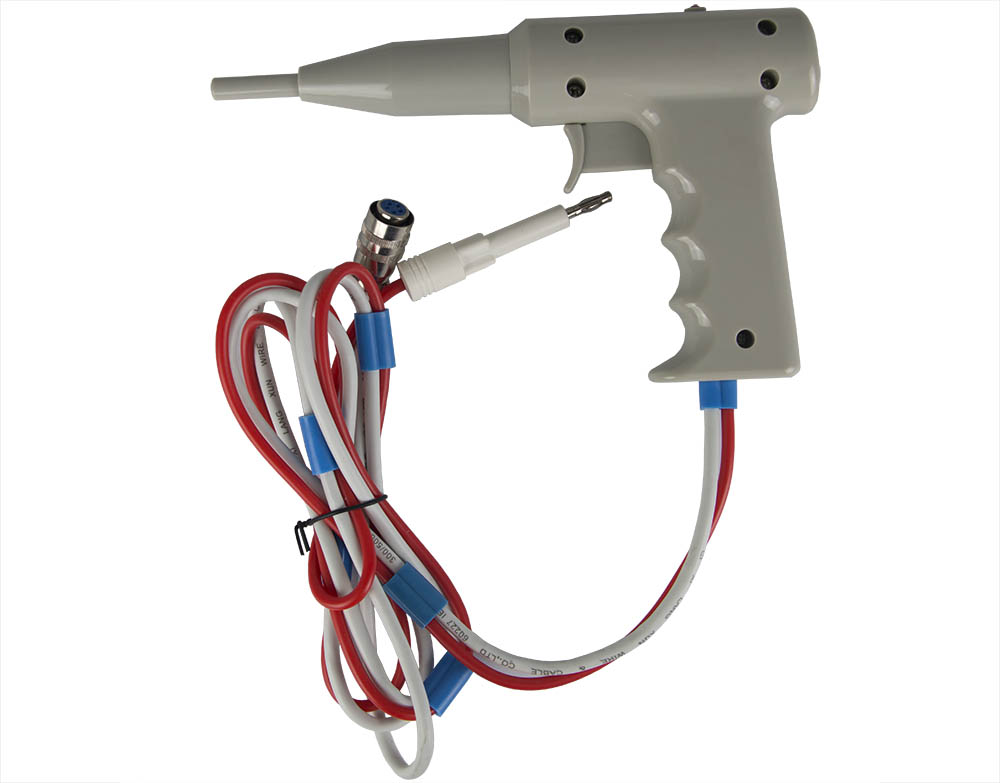

RK-16G |
| 标配 | 仪器标配高压遥控测试枪，可单独购买。 |

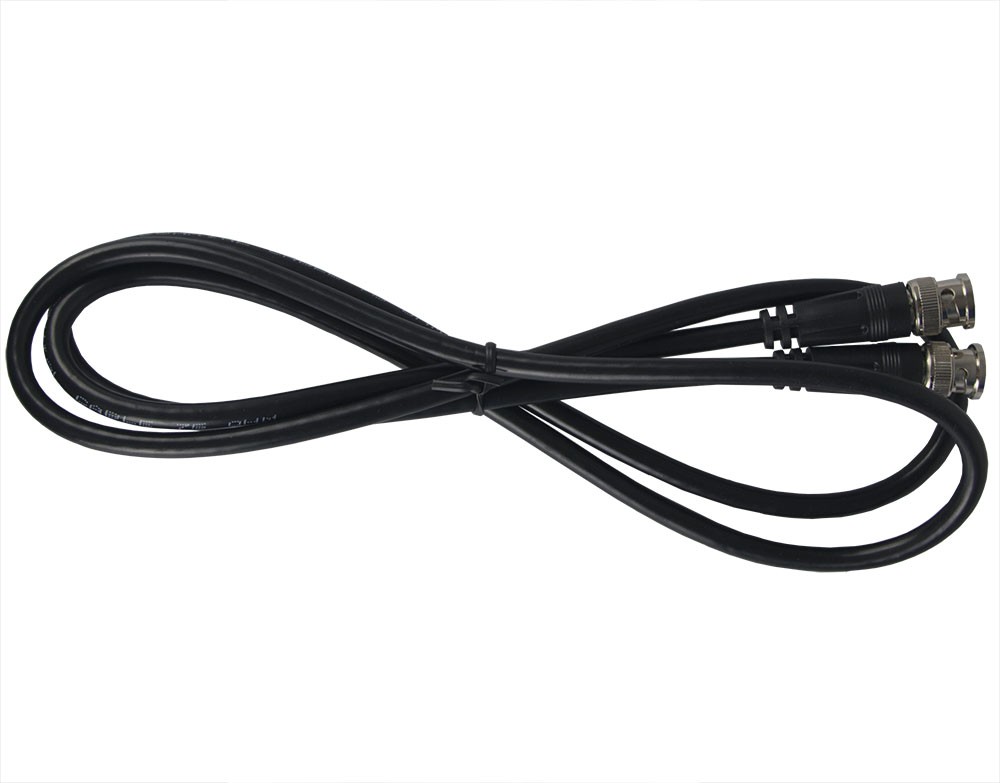

RK00016 |
| 标配2条 | 仪器标配双头BNC线，可单独购买。 |

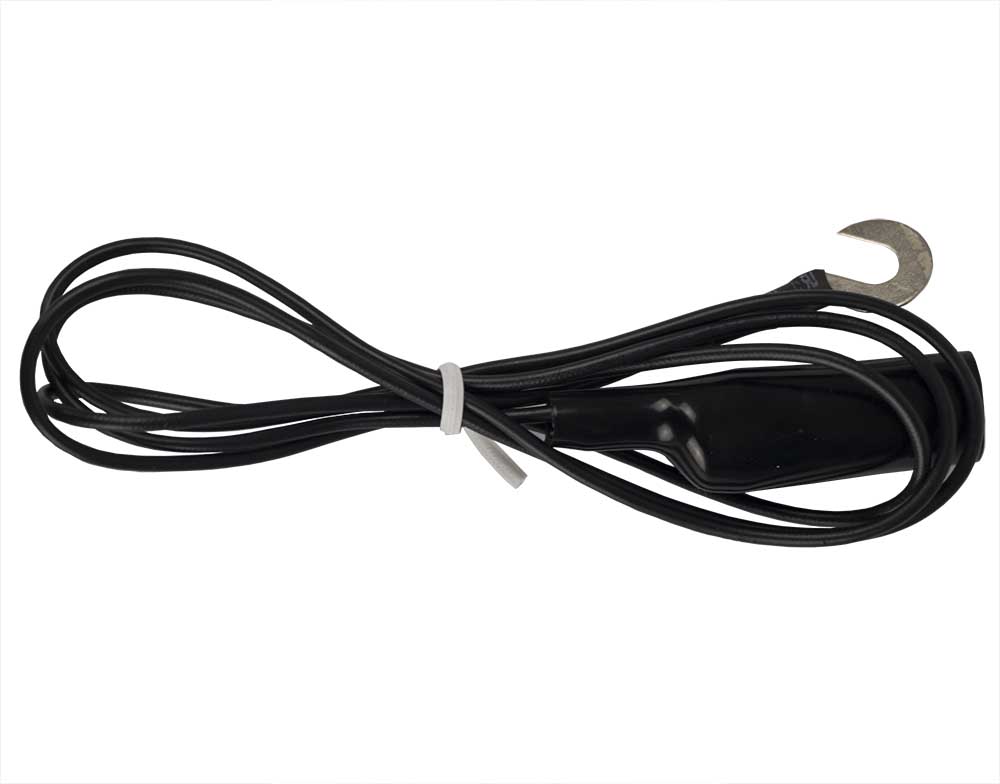

RK26103 |
| 标配 | 仪器标配接地测试线，可单独购买。 |

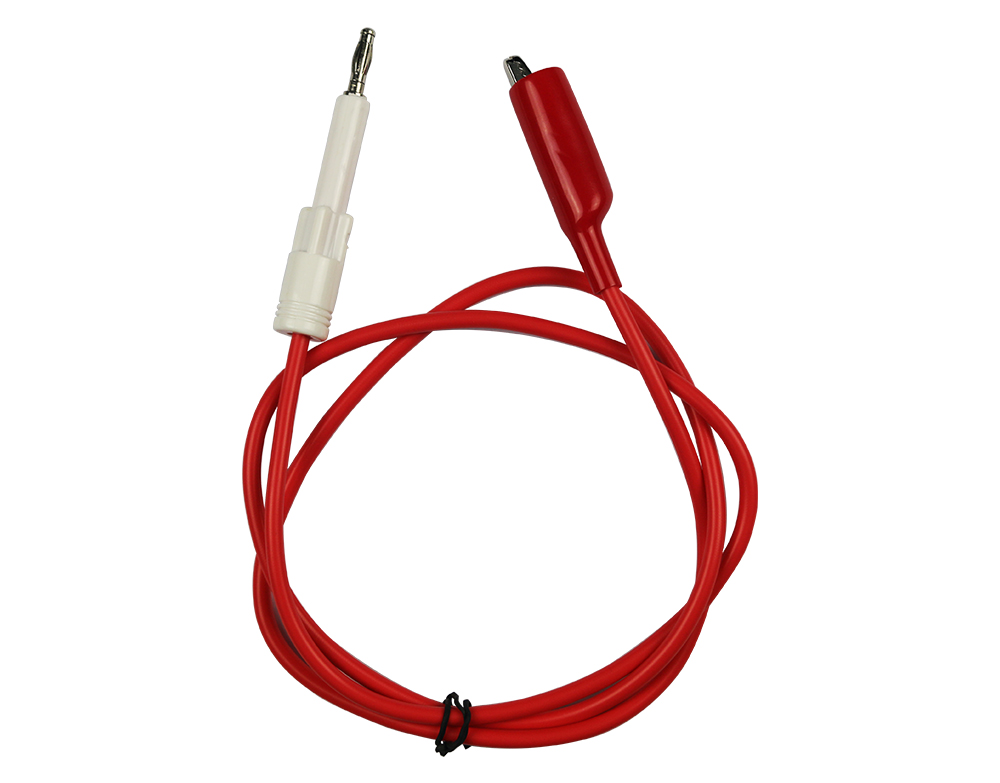

RK26101 |
| 标配 | 仪器标配测试线，可单独购买。 |

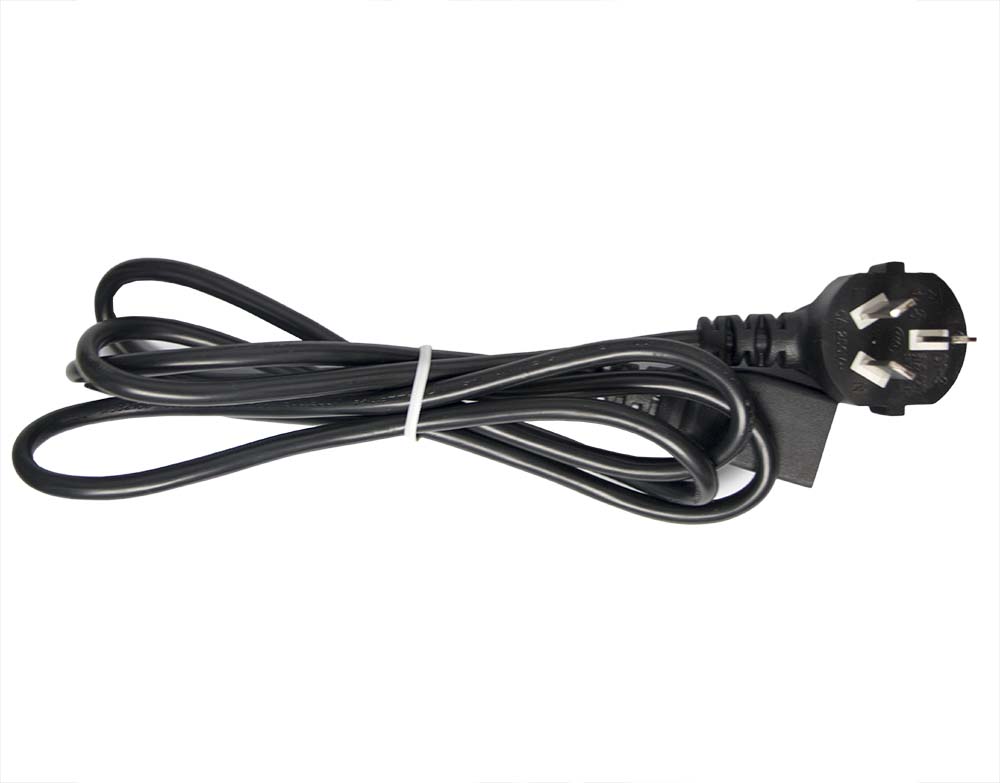

RK00001 |
| 标配 | 仪器标配国标电源线，可单独购买。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |

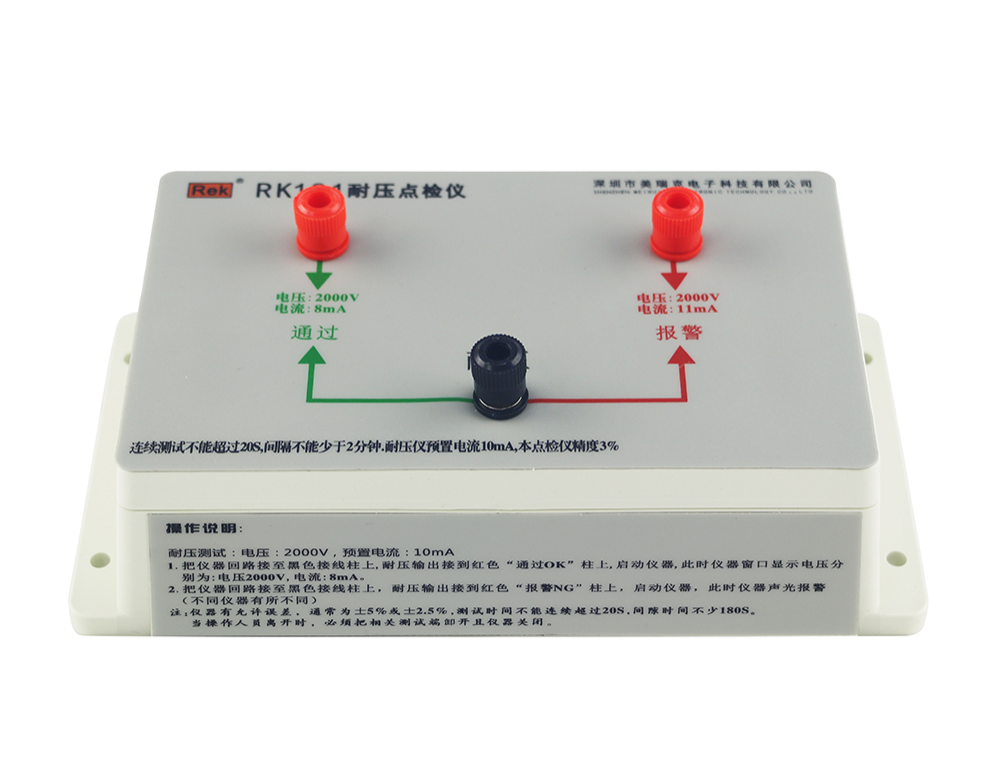

RK101系列点检盒 |
| 选配 | 详情见附件点检仪。 |

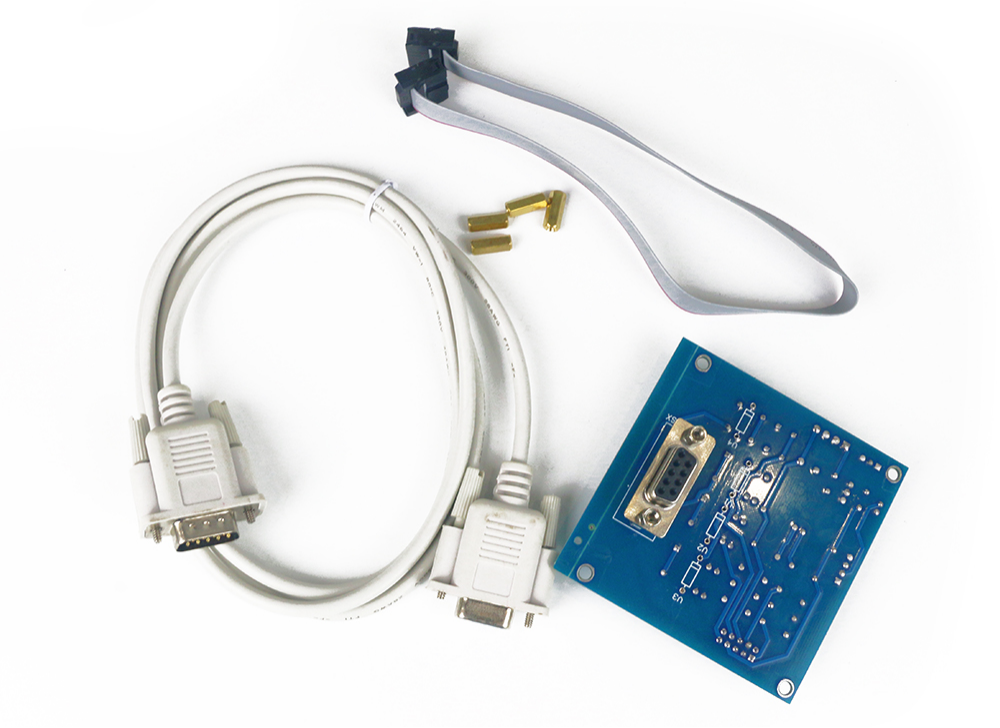

RK00002 |
| 选配 | 仪器选配PLC接口连接线需单独购买 |
