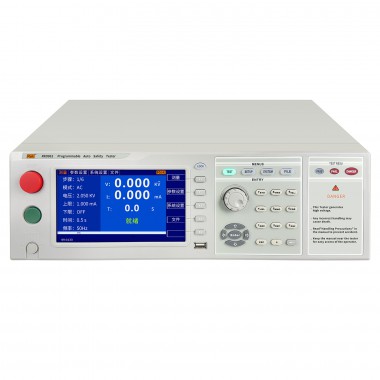

RK9961程控安规综合测试仪
RK9961:
耐压测试：AC (0.05～5.000)kV、DC(0.05～6.00)kV
绝缘测试：输出电压 0.050kV ~ 5. 000kV 解析度： 1V/每步
接地电阻：电流范围 3.0-32.0A（可定制至100A）
泄漏电流：电压范围 30.0V～300.0V
<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;font-size:16px;color:#E56600;";">产品介绍
RK9961系列是一款五合一多功能的安规综合测试仪，一站多任务，解决所有安全顾虑 ，是系统整合 、实验研发的优先解决方案 。一台机满足五种安规测试。
MD- A 符合的标准：GB/T12113-2003(IEC60990 ：1999)、GB4793.1-2007(IEC61010-1 ：2001)
MD- B 符合的标准：GB/T12113-2003(IEC60990：1999)、
GB4793.1-2007(IEC61010-1 ：2001)、 GB4706.1-2005(IEC60335-1 ：2004)、 GB4943.1-2011(IEC60950-1 ：2005)、 GB8898-2011(IEC60065 ：2005)、
GB7000.1-2015(IEC60598-1 ：2014)
MD- C 符合的标准： GB/T12113-2003(IEC60990：1999)、 GB7000.1-2015(IEC60598-1 ：2014)
MD- D 符合的标准： GB4793.1-2007(IEC61010-1 ：2001)
MD-E 符合的标准： GB9706.1-2007/IEC60601-1-1988 )
MD- F 符合的标准： GB7000.1-2015(IEC60598-1 ：2014)
MD- G 符合的标准： GB4943.1-2011(IEC60950-1 ：2005)、 GB4793.1-2007(IEC61010-1 ：2001)
MD 网络测量电阻≤±1%
<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;font-size:16px;color:#E56600;";">应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等
电热及电动工具、仪器仪表等
<strong style="max-width: 100%; font-family: "font-size:16px;white-space:normal;background-color:#FFFFFF;user-select:text !important;font-size:16px;color:#E56600;max-width:100%;";">
<strong style="max-width: 100%; font-family: "font-size:16px;white-space:normal;background-color:#FFFFFF;user-select:text !important;font-size:16px;color:#E56600;max-width:100%;";">性能特点
五合一 交流耐压／直流耐压／绝缘电阻／接地导通电阻／泄漏电流
采用DDS数字合成技术，产生精确、稳定 、纯净 、低失真的正弦波
可调电压上升、下降时间，适应不同测试对象要求
具有双频综合测试，频率范围50Hz、60Hz
中英文双语操作界面，适应不同用户的需求
存储140个测试文件，每个文件最多20个测试步骤
标配PLC接口、RS232C接口、RS485接口、USB接口
采用7寸TFT(800*480）显示设置参数及测试参数，显示内容醒目、丰富
技术参数
参数 | 机型 | RK9961 |
交流耐压测试 | 电压范围 | 0.050kV ~ 5.000kV |
电压精度 | ±(1%+0.2%满量程) | |
分辨率 | 1V | |
最大输出功率 | 100VA ( 5.000kV/20mA) | |
最大额定电流 | 20mA（可定制至100mA) | |
下限电流范围 | 0 ~ 20mA,0=不判断下限 | |
输出波形 | 正弦波 | |
输出波形失真度 | ≤ 5% (空载或纯阻性负载) | |
输出信号类型 | DDS线性功放 | |
电压上升时间 | 0.1s ~ 999.9s ，OFF=电压上升时间关 | |
测试时间 | 0.3s ~ 999.9s ，OFF=连续测试 | |
电压下降时间 | 0.1s ~ 999.9s ，OFF=电压下降时间关 | |
直流耐压测试 | 电压范围 | 0.050kV ~ 6.000kV |
电压精度 | ±(1%+0.2%满量程) | |
分辨率 | 1V | |
最大输出功率 | 60W ( 6.000kV/10mA) | |
最大额定电流 | 0 ~ 10mA（可定制至50mA） | |
下限电流范围 | 0 ~ 10mA | |
纹波系数 | ≤ 5% (6kV/10mA) | |
放电时间 | ≤ 200ms | |
电压上升时间 | 0.1s ~ 999.9s ，OFF=电压上升时间关 | |
测试时间 | 0.3s ~ 999.9s ，OFF=连续测试 | |
电压下降时间 | 0.1s ~ 999.9s ，OFF=电压下降时间关 | |
绝缘测试 | 输出电压设定 | 0.050kV ~ 5. 000kV 解析度： 1V/每步 |
电阻上限设定 | 范围： (0.2M ~ 100GΩ) | |
电阻下限设定 | 范围： (0.1M ~ 100GΩ) | |
电压上升时间 | 0.1s ~ 999.9s ，OFF=电压上升时间关 | |
测试时间 | 0.3s ~ 999.9s ，OFF=连续测试 | |
电压下降时间 | 0.1s ~ 999.9s ，OFF=电压下降时间关 | |
电阻表 |
| |
接地电阻 | 电流范围 | 3.0-32.0A（可定制至100A） |
电流精度 | ± ( 1％读值+0.2A) | |
分辨率 | 0.1A | |
电阻上限设定 | 最大范围可到600mΩ | |
电阻下限设定 | 0~电阻上限值 | |
输出波形 | 正弦波 | |
输出波形失真度 | ≤3% (空载或纯阻性负载) | |
输出信号类型 | 线性功放驱动输出 | |
电流上升时间 | 0.1s ~ 999.9s ，OFF=电压上升时间关 | |
测试时间 | 0.3s ~ 999.9s ，OFF=连续测试 | |
电压下降时间 | 0.1s ~ 999.9s ，OFF=电压下降时间关 | |
泄漏电流 | 电压范围 | 30.0V～300.0V |
电压精度 | ±（1％读值+2V） | |
分辨率 | 0.1V | |
最大输出功率 | 5000VA（220V) 3000VA(110V) | |
电流上限设定 | 0.1uA~20.00mA | |
电流下限设定 | 0.1uA~电流上限 | |
电压上升时间 | 0，1.0s～999.9s 0=电压上升时间关 | |
测试时间 | 0，1.0s～999.9s 0=OFF连续测试 | |
MD模拟人体网络 | 8种标准网络 | MD-A(GB/T12113-2003、GB4793.1-2007)、MD-B/B1（GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011)、MD-C（GB/T12113-2003、GB7000.1-2015)、MD-D(GB4793.1-2007)、MD-E(GB9706.1-2007）、MD-F（GB7000.1-2015）、MD-G（GB4943.1-2011、GB4793.1-2007） |
机型 | 卧式 | |
隔离变压器 | 附件可选 | |
电弧侦测 | 1mA-20mA | |
输出频率 | AC 50Hz/60Hz GR 50Hz/60Hz | |
输入特性 | 230V±10% 50Hz/60Hz | |
测试报警 | 蜂鸣器、液晶显示、FAIL指示灯 | |
屏幕尺寸 | 7寸 TFT 液晶 | |
通讯接口 | HANDLER、RS232、RS485、USBDRV(电脑接口)、USBHOST(U 盘接口) | |
存储器 | 16M flash 每个文件可存储50个测试步骤 | |
外形体积 (W × D × H) | 673mm*440mm*150mm | |
重量(KG) | 30.35KG | |
随机标配附件 | 电源线RK00018 、电源线组件RK00063、RS232通讯电缆RK00002 、RS232 转USB 线RK00003 、USB转方口连接线RK00006 、测试线RK26003A 、测试线RK00048、高压棒RK8N+、MODBUS测试上位机(官网下载） | |
选配件 | RK00031 USB转RS485 母串口线工业级、连接线1.5米长、上位机（SCPI) 、 隔离变压器、RK00070串口选件LAN网口 | |
接触检查 | 可选打开或者关闭 | |
产品附件
型号 | 图片 | 类型 | 概述 |
RK8N+ |  | 标配 | 仪器标配十字无控高压棒，可单独购买。 |

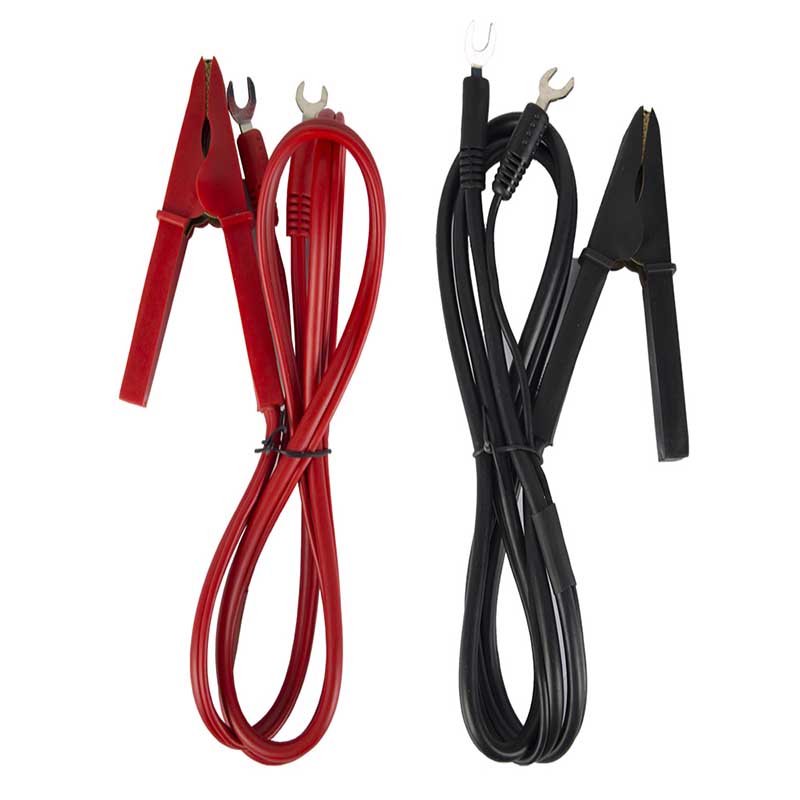

RK26003A |  | 标配 | 仪器标配耐电压测试夹，可单独购买。 |

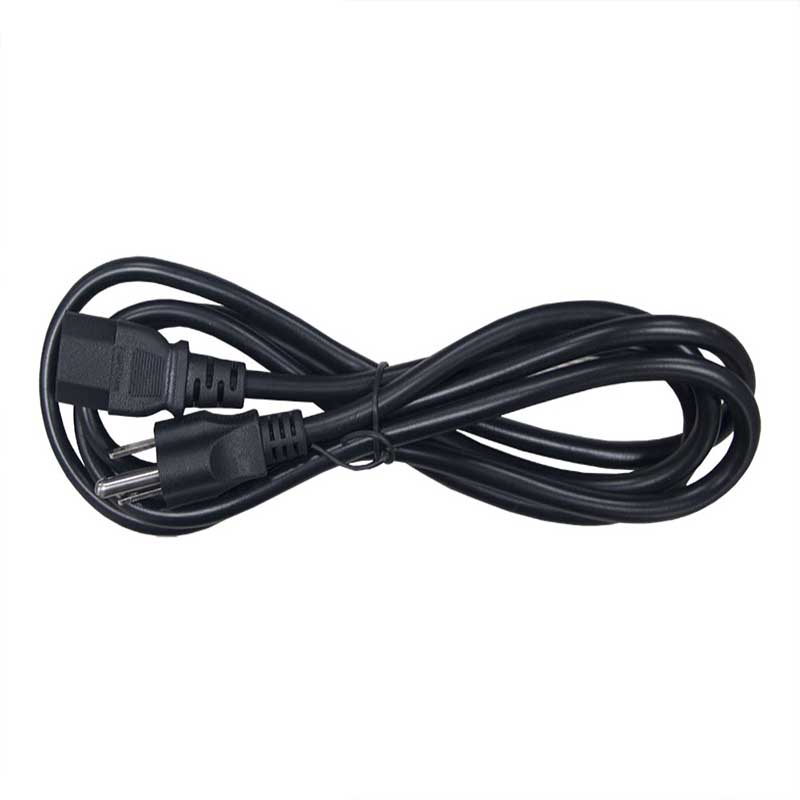

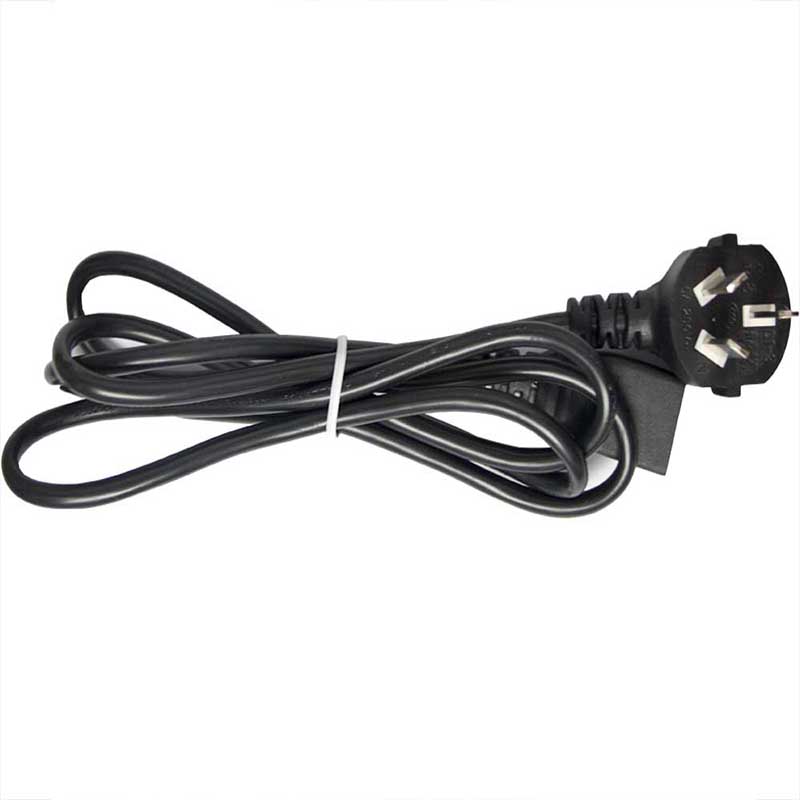

电源线RK00018 |  | 标配 | 仪器标配电源线，可单独购买。 |

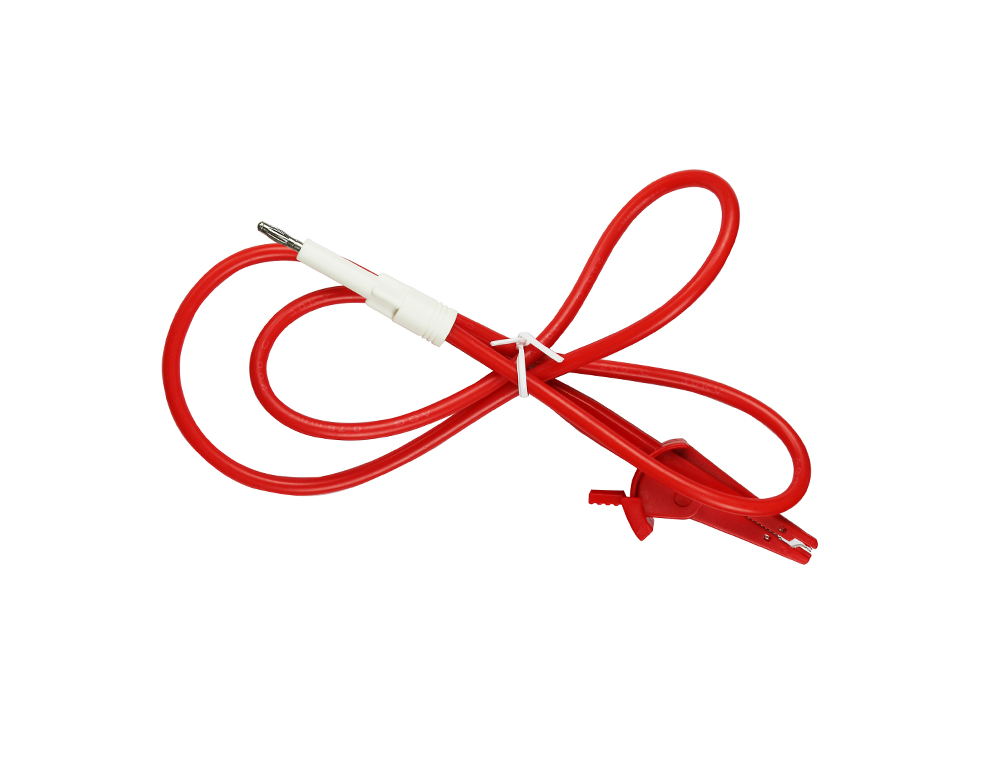

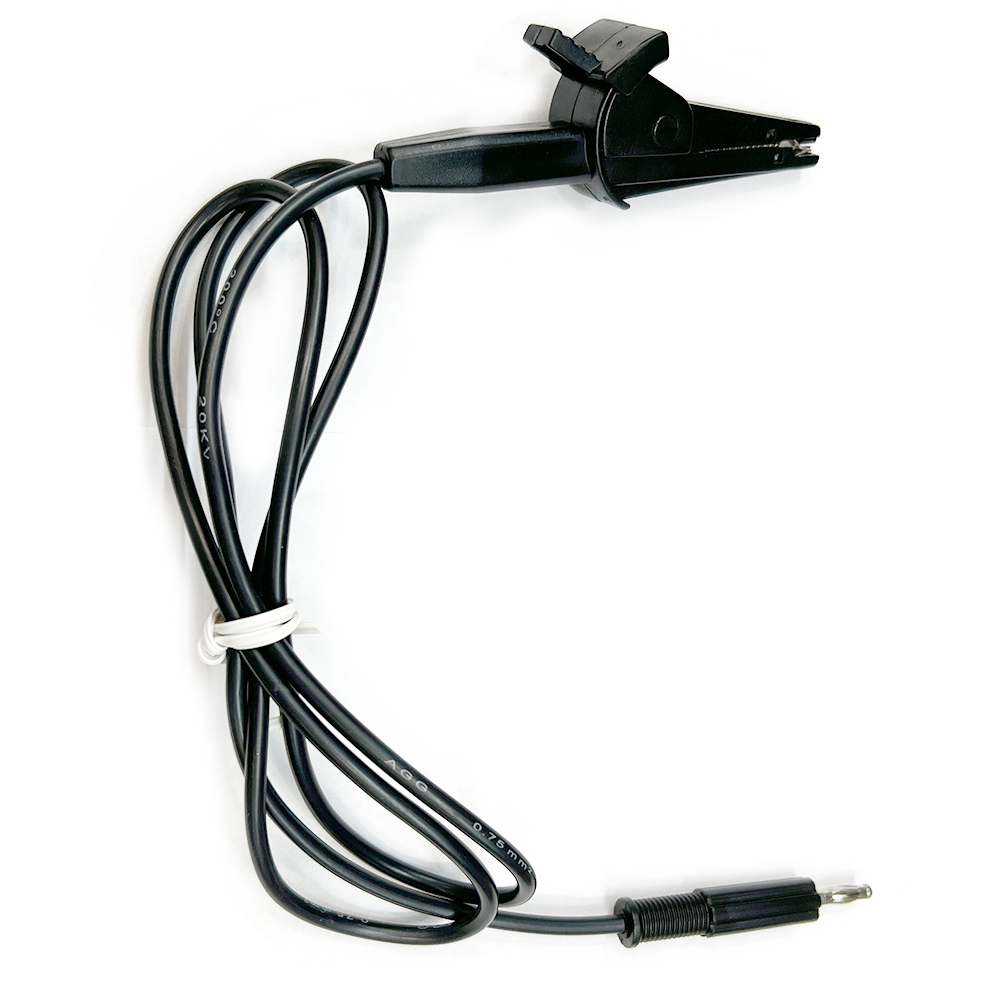

RK000048 |  | 标配 | 仪器标配耐压接地夹，可单独购买。 |
RK00002 |  | 标配 | 仪器标配RS232串口连接线，可单独购买。 |
RK00001 |  | 标配 | 仪器标配国标电源线，可单独购买。 |
合格证保修卡 | | 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 | | 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |

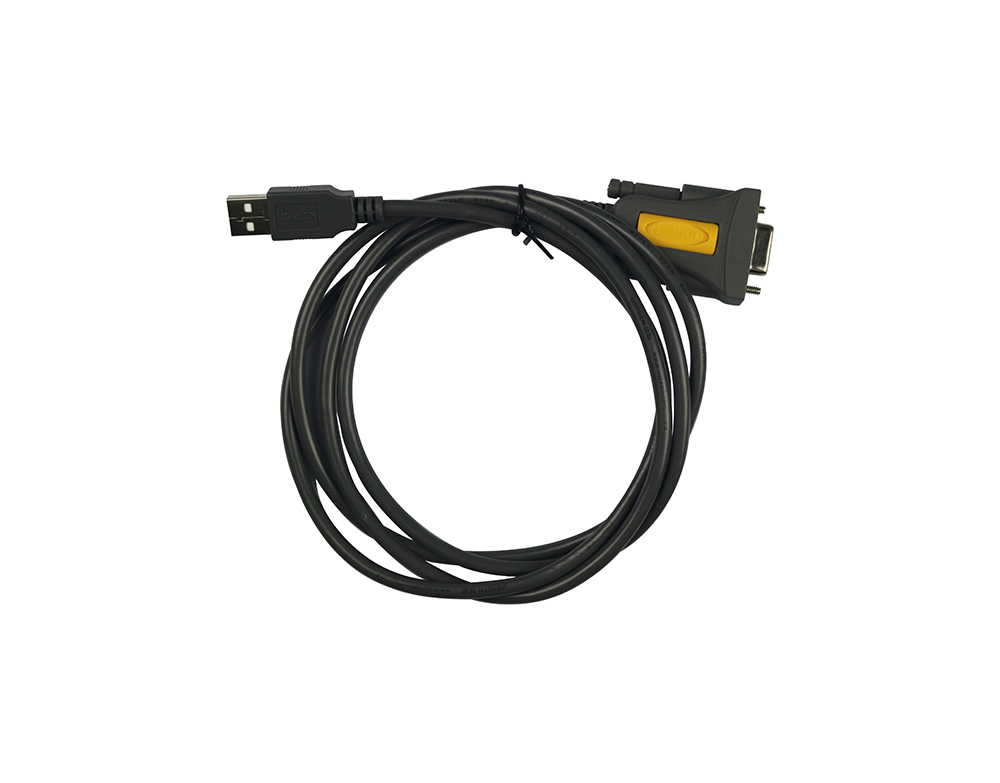

RS232转USB连接线 |  | 标配 | 仪器标配RS232转USB连接线。 |

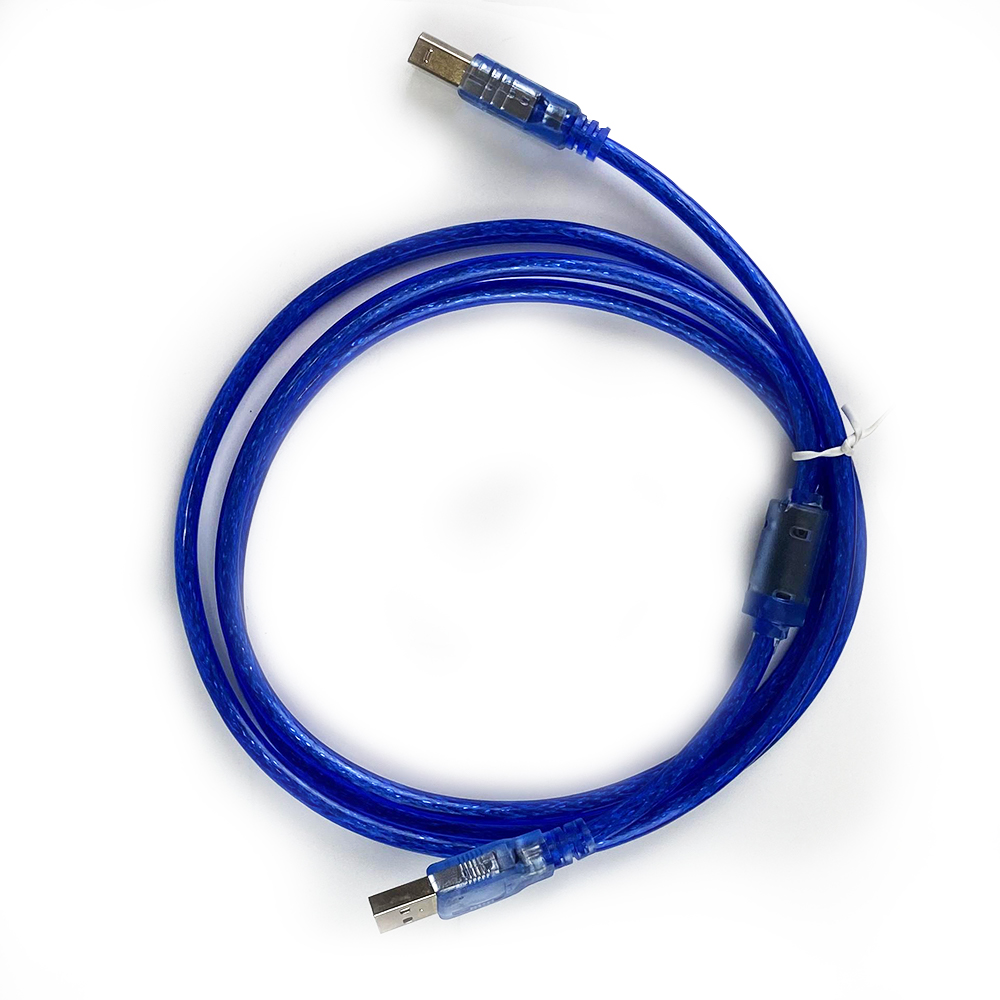

USB转方口连接线 | | 标配 | 仪器标配USB转方口连接线。 |

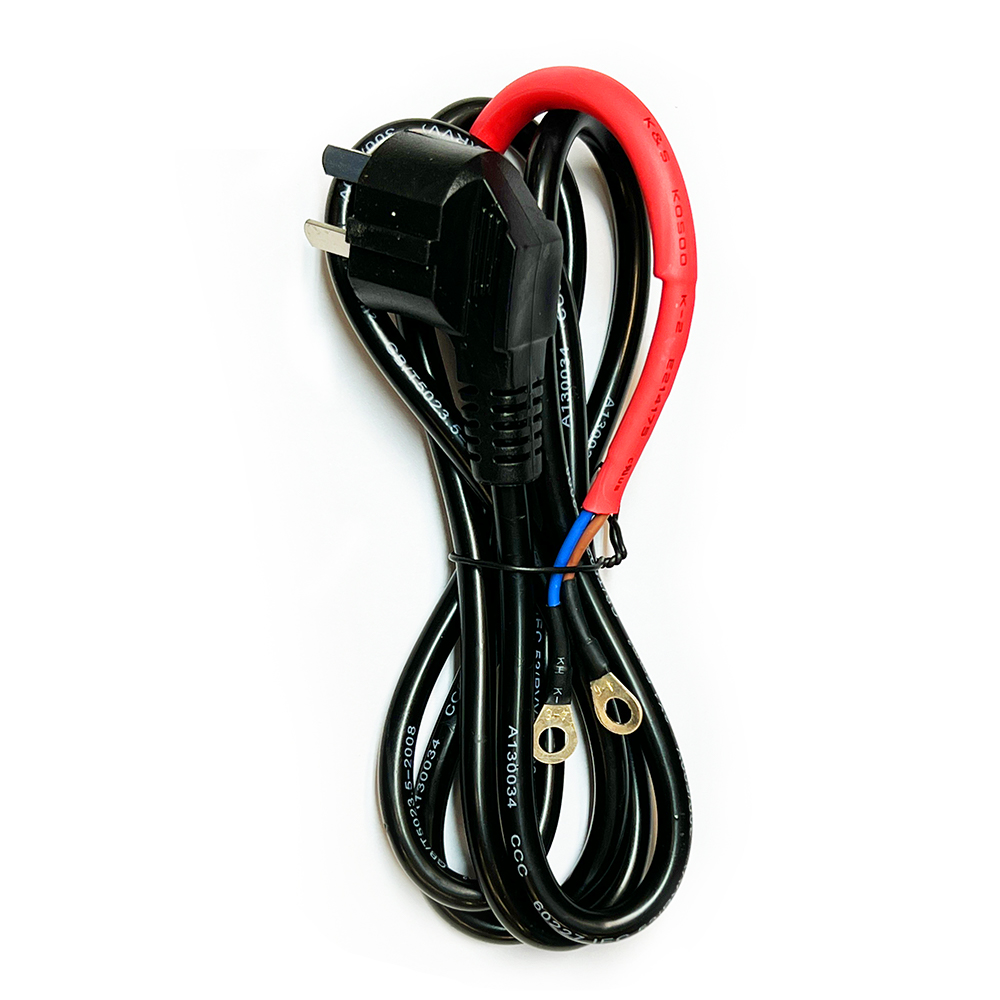

电源线组件RK00063 |  | 标配 | 仪器标配测试线，可单独购买。 |
接地测试夹RK-12（30A） |  | 标配 | 仪器标配测试线，可单独购买。 |

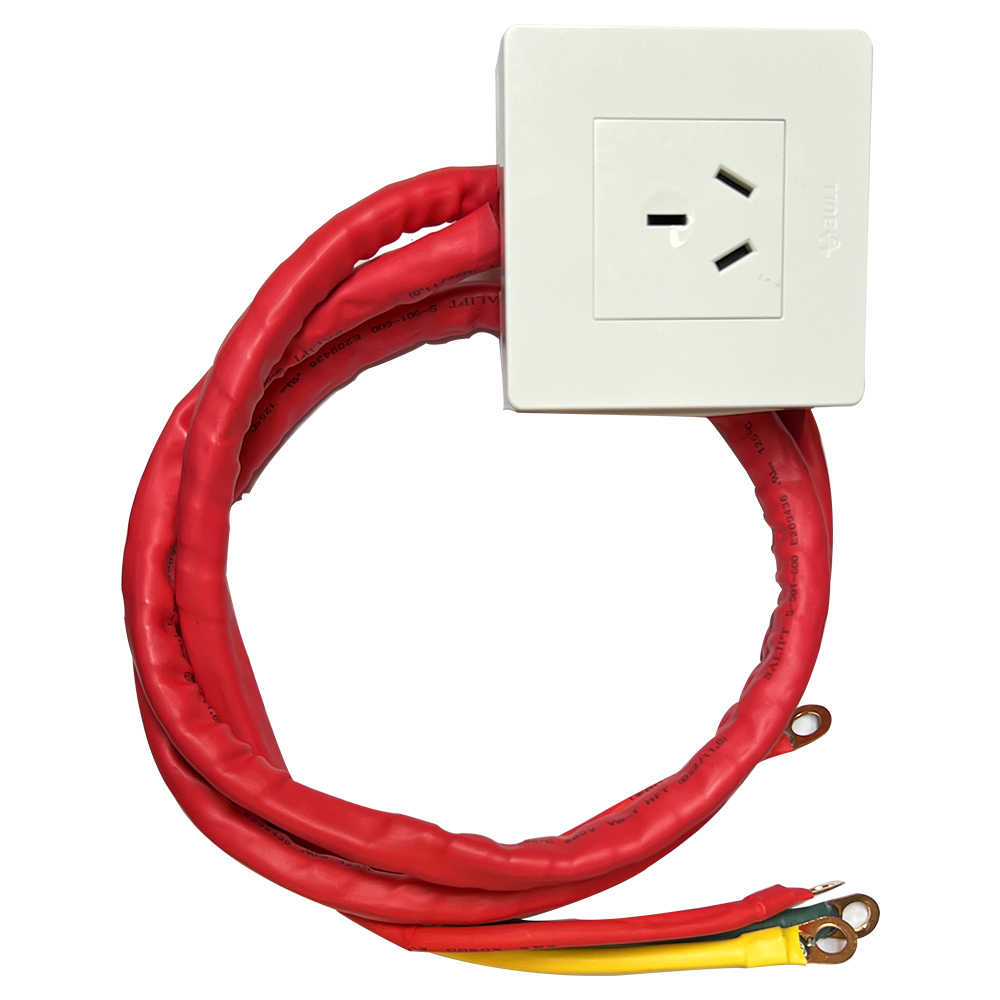

RK1156电源线组件RK00028 |  | 标配 | 仪器标配RK1156电源线组件RK00028，可单独购买。 |

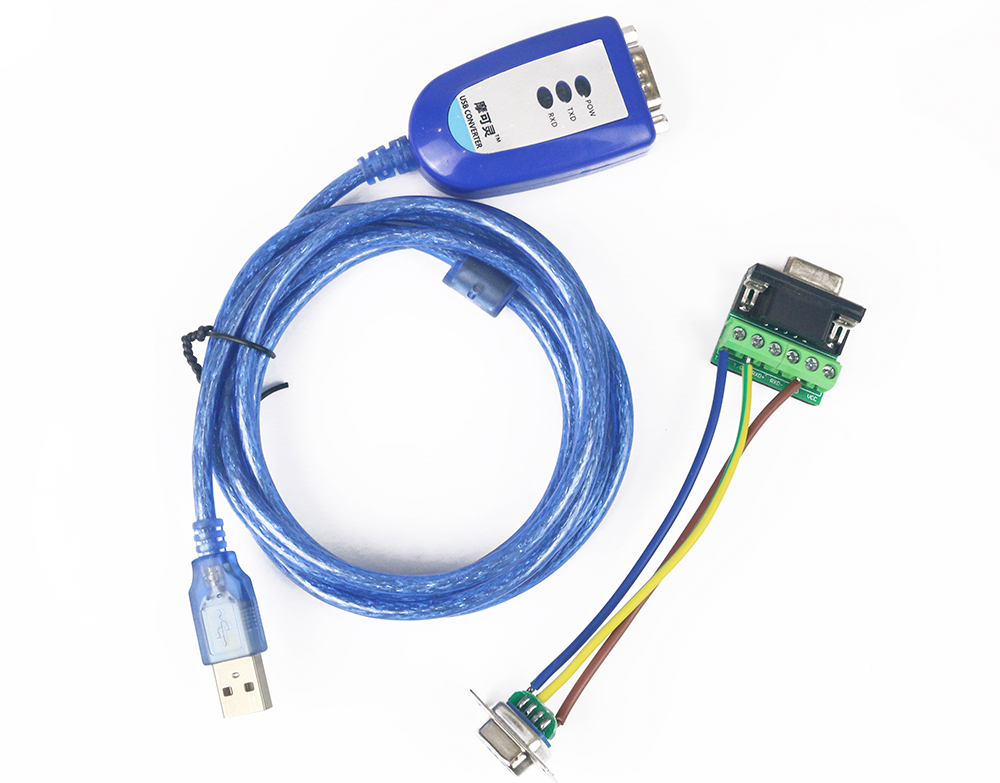

RK00031 |  | 选配 | 仪器选配USB转485，连接线1.5米长可单独购买。 |
