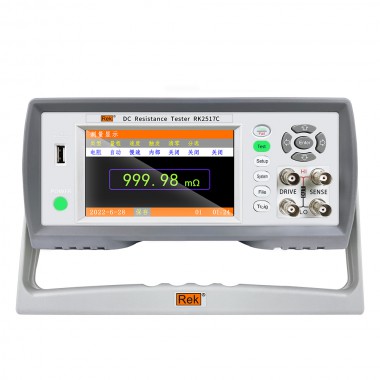

RK2517/RK2517A直流电阻测试仪
RK2517
测试电阻范围：1uΩ-200MΩ
测试精度：0.05%+2个字(慢速)0.05%+
5个字(中速)
0.5%+5个字(快速)
RK2517A
测试电阻范围：1uΩ-20MΩ
测试精度：0.05%+2个字(慢速)0.05%+
5个字(中速)
0.5%+5个字(快速)
产品介绍
<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;font-size:16px;";">RK2517系列<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;font-size:16px;";">直流电阻测试仪<span style="max-width: 100%; font-family: "font-size:16px;background-color:#FFFFFF;user-select:text !important;";">采用当前主流的32bits CPU和高密度SMD贴装工艺、24位色分辨率480*272的真彩IPS LCD液晶屏显示以及上下左右功能键，界面清爽、操作便捷;其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；温度补偿能免除环境温度对测试工作的影响；RK2517系列提供了多种接口功能，可方便的与PC进行数据通讯和远程控制。
应用领域
元器件：电阻、电感、变压器、电机、电路焊点
线缆、接插件：多股线、接插件、各种开关
材料：热敏材料（保险丝、电热调节器的传感器）
新能源：电动车电池组连接桥、电芯连接电阻
性能特点
理想的生产线测试用仪器。
触摸+按键双重操作，操作维护方便
5寸大屏显示
内置10/6/1档比较器，显示和输出BIN1-BIN10/6/1，HIGH、IN、LOW
上超、下超、合格分选及讯响
参数 机型 | RK2517 | RK2517A |
测试电阻范围 | 1uΩ-200MΩ | 1uΩ-20MΩ |
测试精度 | 0.05%+2个字(慢速)0.05%+ | |
5个字(中速) | ||
0.5%+5个字(快速) | ||
基本测量精度 | 20mΩ 0.1%+3个字、200mΩ-200kΩ 0.05%+2个字 2MΩ0.1%±2个字 | 20mΩ 0.1%+3个字、200mΩ-200kΩ |
测试电流 | 1A 100mA 10mA 1mA | |
测试量程 | 20mΩ 200mΩ 2Ω 20Ω 200Ω | |
分辨率 | 1uΩ 10uΩ 100uΩ 1mΩ 10mΩ100mΩ 1Ω 10Ω 100Ω 1000Ω | |
速率 | 慢速3次/秒 中速18次/秒 快速60次/秒 | |
量程方式 | 自动、手动 | |
屏幕 | TFT-LCD 5寸电容触摸液晶屏 | |
温度测量 | 具有温度测量补偿 | |
读数位数 | 51/2位显示，最大20000 | |
语言 | 中、英文 | |
校准 | 短路全量程清零 | |
文件 | 参数自动保存 | |
讯响 | 关、合格、不合格 | |
触发 | 内部、外部、手动、远程 | |
接口 | HANDLER接口、RS232接口、RS485接口、USB接口、温度补偿接口 | |
编程语言 | SCPI | |
测试端 | 四端测试 | |
比较器分选 | 10档比较器 | |
上下限值直观显示 | 软件设置 | |
工作温度、湿度 | 0℃-40℃，≦75%RH | |
电源 | 100V-121V，198V-242V，47.5-63Hz | |
保险丝规格 | 1A 250V 2A 110V 慢熔 | |
功耗 | ≦20VA | |
外形体积(D×H×W) | 360mm×105mm×235mm | |
上架体积(D×H×W) | 351mm×108mm×260mm | |
重量 | 4.15kg | |
选配附件 | / | |

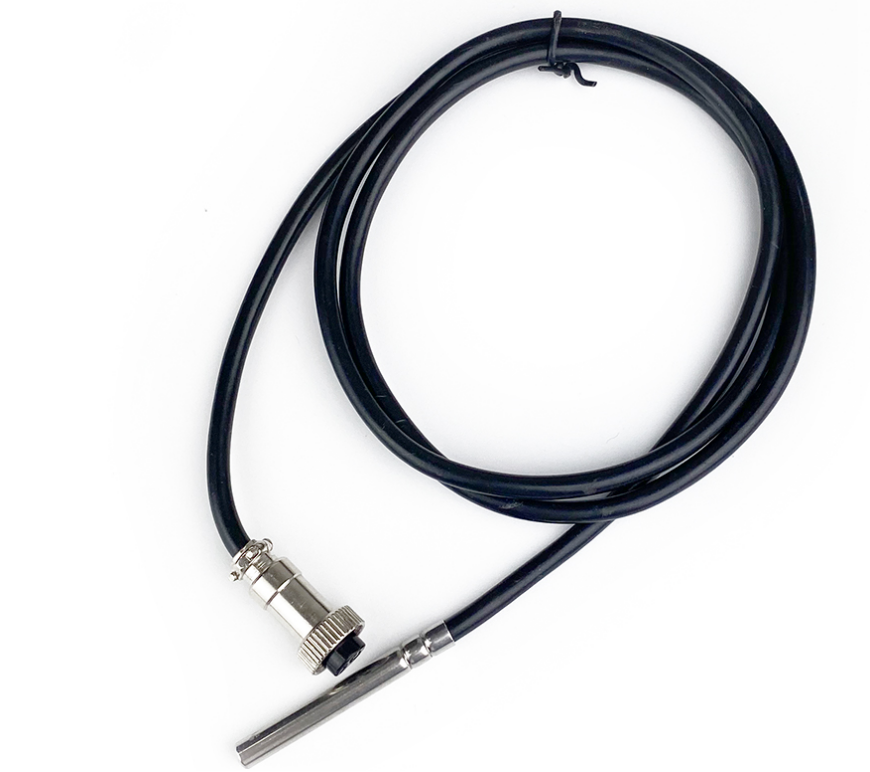

随机标配附件 | RK00031 USB转RS485母串口线工业级 连接线1.5米长、电源线RK00001、四端测试电缆RK00033、温度探头RK00034、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、16G U盘(上位机及说明书)、线材接口转接驱动光碟、SCSI 57系列 36P 公头、RK00070串口选件LAN网口 | |
产品附件
型号 | 图片 | 类型 | 概述 |

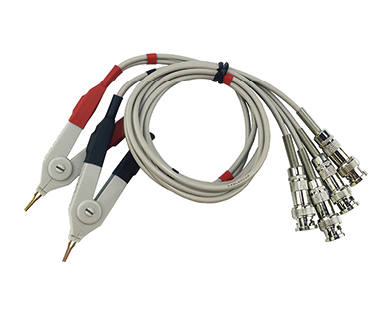

四端测试电缆RK00033 |
| 标配 | 仪器标配四端开尔文测试夹，可单独购买 |

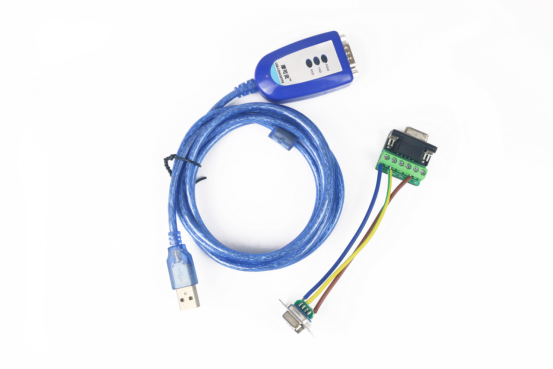

RK00031 |
| 标配 | 仪器选配USB485，可单独购买。 |
SCSI 57系列 36P 公头 |
| 标配 | 仪器标配测试线，可单独购买 |

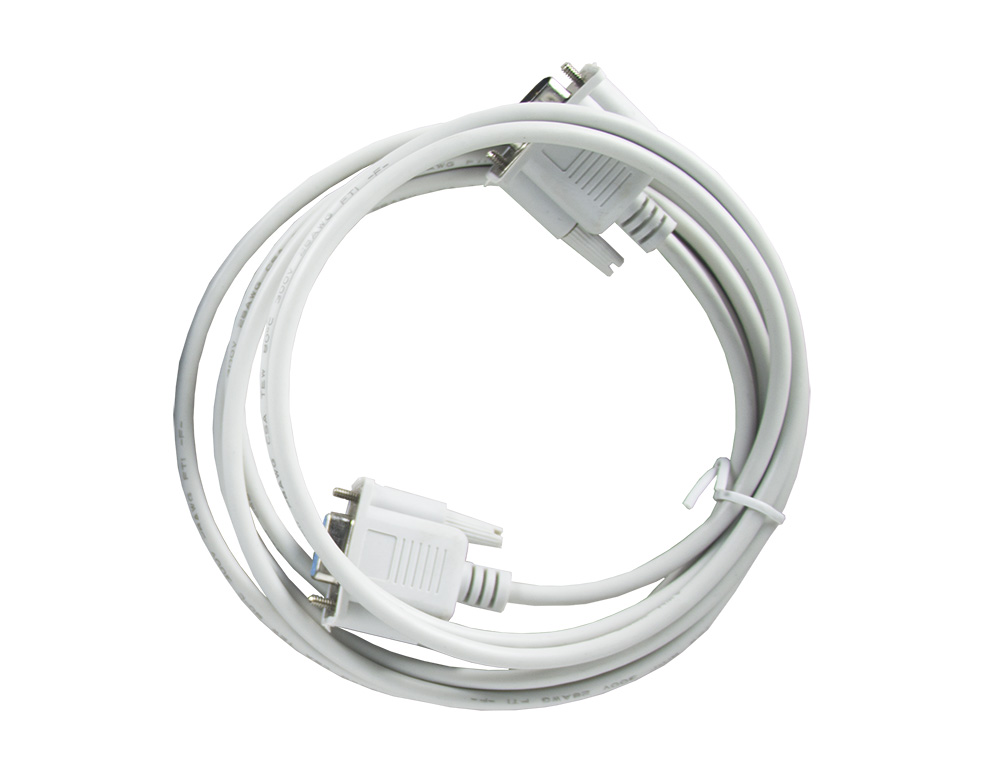

RK00002 |
| 标配 | 仪器标配232通讯电缆，可单独购买 |

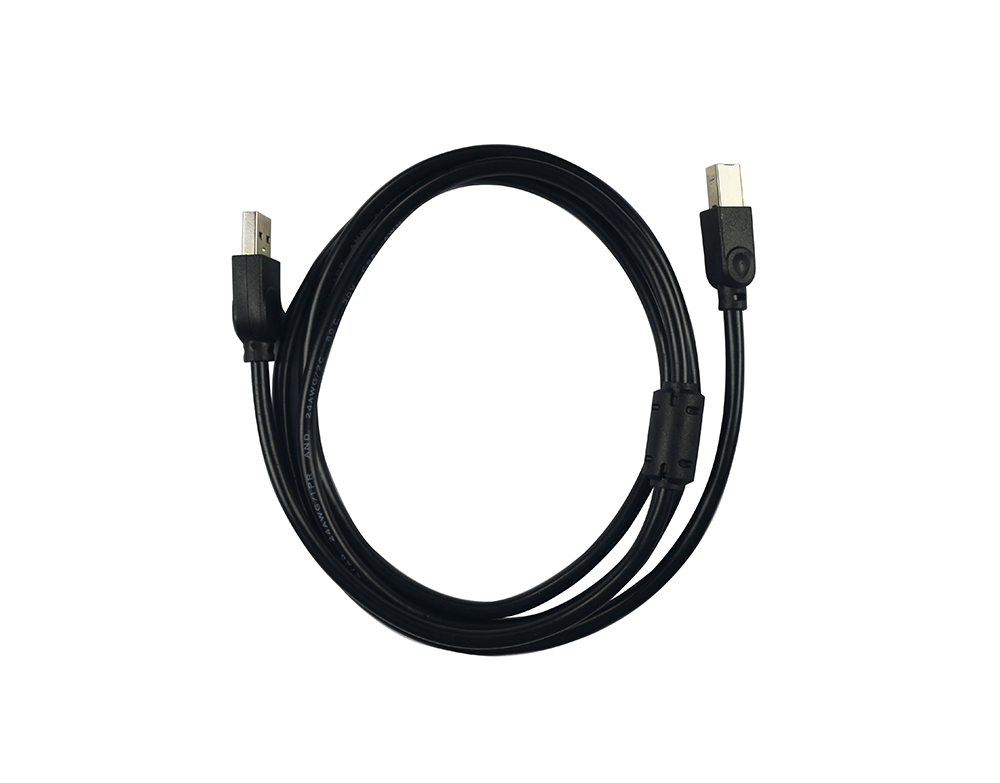

RK0006 |
| 标配 | 仪器标配USB通讯电缆，可单独购买 |

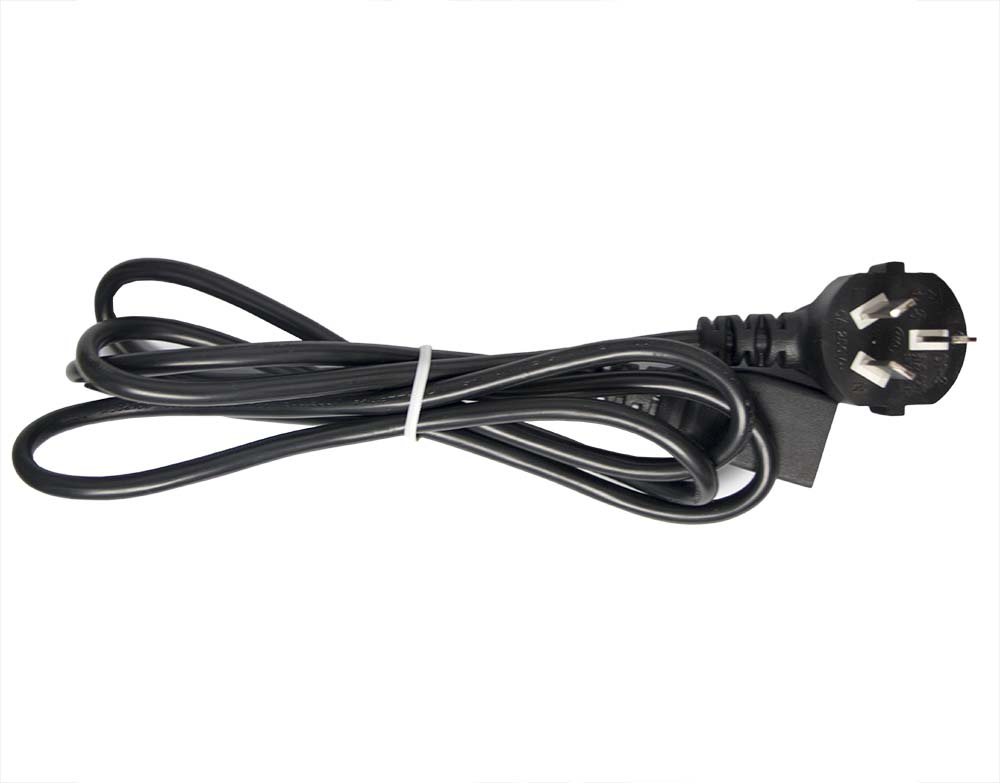

RK00001 |
| 标配 | 仪器标配国标电源线，可单独购买。 |

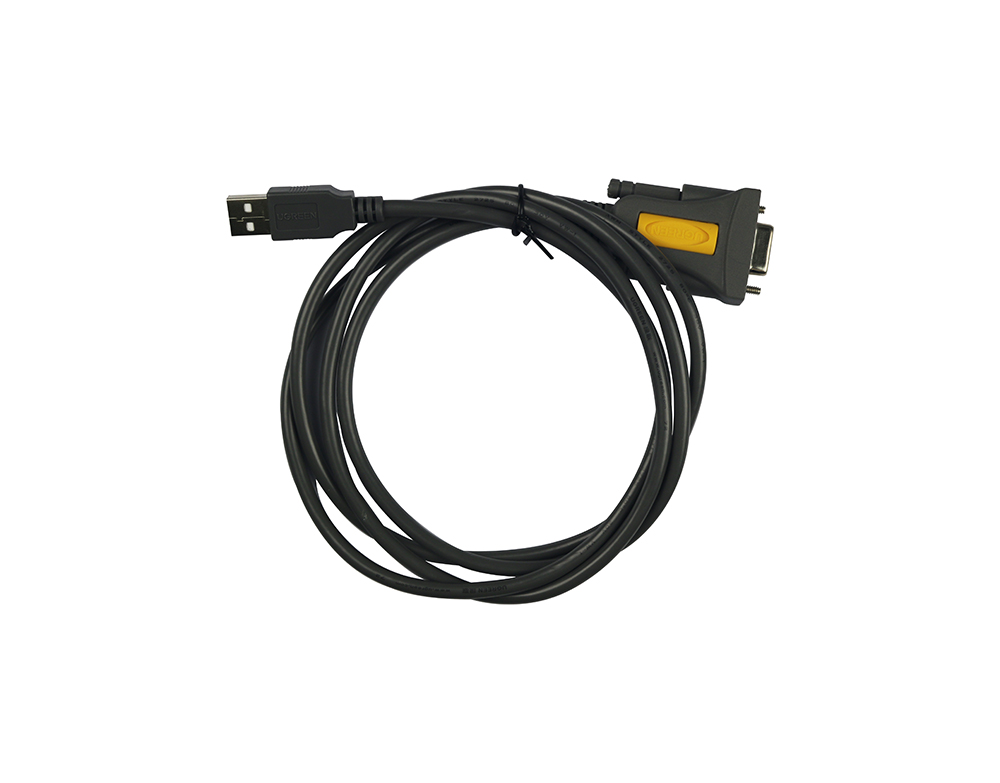

RS232转USB连接线 |
| 标配 | 仪器选配RS232转USB连接线。 |
出厂校准证书 |
| 标配 | 仪器标配出厂证书 |
上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |
| 产品说明书 | 官网产品页下载 | 标配 | 仪器标配产品说明书。 |
合格证保修卡 |
| 标配 | 仪器标配保修卡。 |
