RK2514N/RK2514AN/RK2515N/RK2515AN/RK2516N/RK2516AN/RK2516BN直流低电阻测试仪
RK2514N
测量范围：0.1μΩ～110MΩ 电阻量程：基本精度0.01%
RK2514/RK2514AN
测量范围：1μΩ～20MΩ 电阻量程：基本精度0.01%
RK2515N
测量范围：0.1μΩ～110MΩ 测量范围：基本精度0.02%
RK2515AN
测量范围：1μΩ～20MΩ 测量范围：基本精度0.02%
RK2516N
测量范围：1μΩ～2MΩ 测量范围：0.05%
RK2516AN
测量范围：1μΩ～200kΩ 测量范围：0.05%
RK2516BN
测量范围：10μΩ～20kΩ 测量范围：0.05%
产品介绍
RK2514AN直流低电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺、24位色<span style="max-width: 100%; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">4.3寸IPS彩色LCD显示以及上下左右功能键，界面清爽、操作便捷;其使用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；
温度补偿能免除环境温度对测试工作的影响；RK2514N系列提供了多种接口功能，可方便的与PC进行数据通讯和远程控制。
应用领域
广泛用于测量各种线圈的电阻、电动机变压器绕组的电阻，各种电缆的导线电阻，开关插头、插座等电器元件的接触电阻和金属铆接电阻，金属探伤等，可使用HANDLER、USB及RS232接口输出良品/不良品信号，进行自动化测试。
性能特点
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">1、接触不良检测功能防止测试误判
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">2、最高电阻精度：0.01%；电阻最小分辨率1μΩ
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">3、温度基本精度：0.1℃
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">4、最大测试范围<span style="max-width: 100%; font-family: "font-size:14px;text-align:center;background-color:#FFFFFF;user-select:text !important;font-size:14px;";">1μΩ～20MΩ
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">5、零底数设计，微弱电阻测试无需清零
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">6、最高测试速度：约100次/秒
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">7、14档比较功能：12档合格/超上限/超下限
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">8、多种触发方式：内部、外部、接触和手动触发
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">9、RS232C/HANDLER/USB/RS485接口实现远程控制
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">10、U盘记录测试数据，并可远程升级仪器软件
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">11、实时记录合格/不合格产品数量
<span style="max-width: 100%; text-wrap: wrap; color: rgb(51, 51, 51); font-size: 14px; background-color: rgb(255, 255, 255); font-family: "font-size:16px;user-select:text !important;";">12、低电压测试模式，有效保护被测件
型号 | RK2514N | RK2514AN | RK2515N | RK2515AN | RK2516N | RK2516AN | RK2516BN |
电阻测量 | |||||||
测量范围 | 0.1μΩ～110MΩ | 1μΩ～20MΩ | 0.1μΩ～110MΩ | 1μΩ～20MΩ | 1μΩ～2MΩ | 1μΩ～200kΩ | 10μΩ～20kΩ |
电阻量程 | 基本精度0.01% | 基本精度0.02% | 0.05% | ||||
最大测试电流 | 1A | 100mA | |||||
显示 | |||||||
显示器 | 24位色，分辨率480*272的真彩IPS LCD液晶屏 | ||||||
读数位数 | 五位半数字显示电阻值 | 四位半数字显示电阻值 | |||||
测量功能 | |||||||
电阻测量时间 | 快速:7ms 中速:42ms 慢速/精测:150ms(以上显示打开另加15ms) | 快速:20ms 慢速:40ms | |||||
温度测量时间 | —— | 100ms | —— | ||||
热电势消除 | √ | —— | |||||
测试端配置 | 四端 | ||||||
统计功能 | 上超/下超合格品数量统计 | ||||||
测试参数保存 | 10组 | 5组 | |||||
低电压测量 | 开路电压:≤60mV 有效量程:2Ω～20Ω | —— | |||||
接触不良检测 | √检查测试端是否有接触不良 | ||||||
温度测量 | |||||||
测量参数 | PT1000:精度0.1℃ | —— | |||||
显示范围 | -10℃-99.9℃ | ||||||
比较器 | |||||||
信号输出 | HI/PASS1-PASS2/LO/FAIL | HI/PASS1/PASS2/PASS3/LO/FAIL | |||||
讯响 | 合格/不合格/关闭 | ||||||
极限设置方式 | 14档；绝对值上/下限；百分比上/下限+标称值 | 3档；绝对值上/下限；百分比上/下限+标称值 | |||||
其他参数 | |||||||
接口 | USB HOST/USB DEVICE/RS232/HANDLER/RS485 | USB HOST/RS232/HANDLER/RS485(选配) | |||||
工作环境 | 温度 0℃～ 40℃湿度<80% RH | ||||||
尺寸 | 361×107×264mm | ||||||
重量 | 净重约4kg | 净重约3.6kg | |||||
配件 | 四端开尔文测试夹、温度探头、USB/232通讯电缆、电源线、RK00070串口选件LAN网口、上位机软件 | RK26004A测试线、RK00070串口选件LAN网口、上位机软件 | RK26004A测试线、电源线、RK00070串口选件LAN网口、上位机软件 | ||||
产品附件
RK2514/2515系列产品附件
型号 | 图片 | 类型 | 概述 |

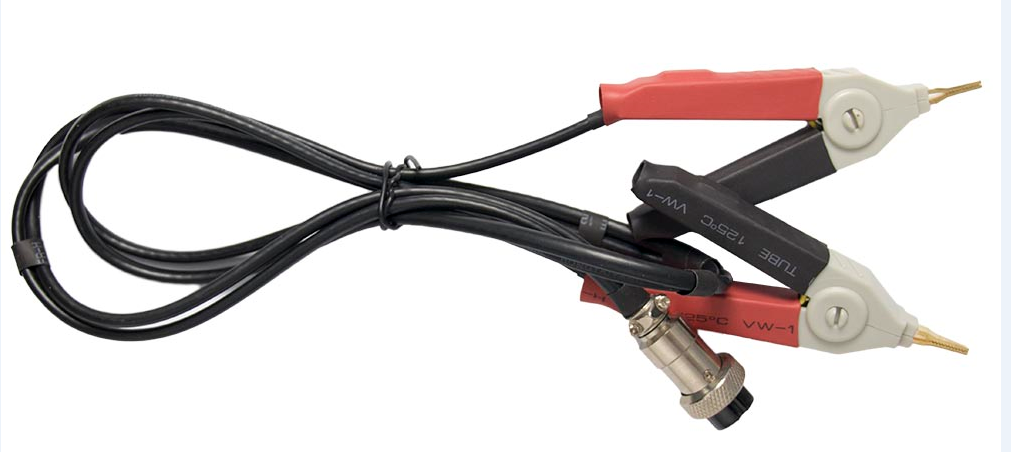

RK00033 |
| 标配 | 仪器标配测试夹线，可单独购买 |

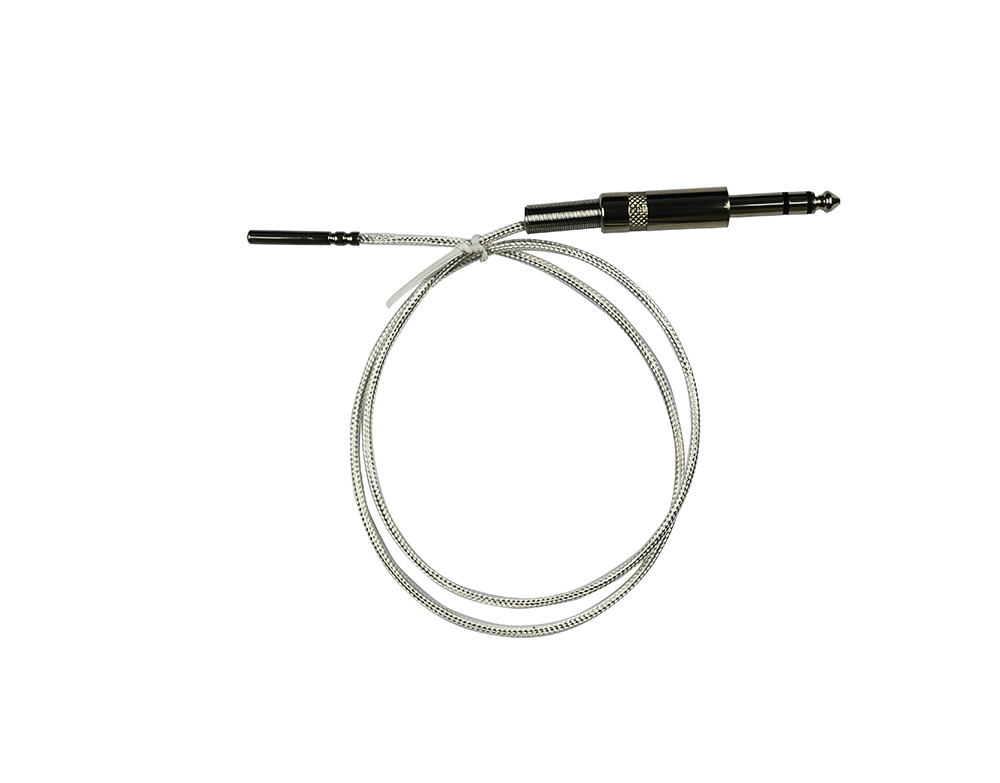

RK00034 |
| 标配 | 仪器标配温度探头，可单独购买 |

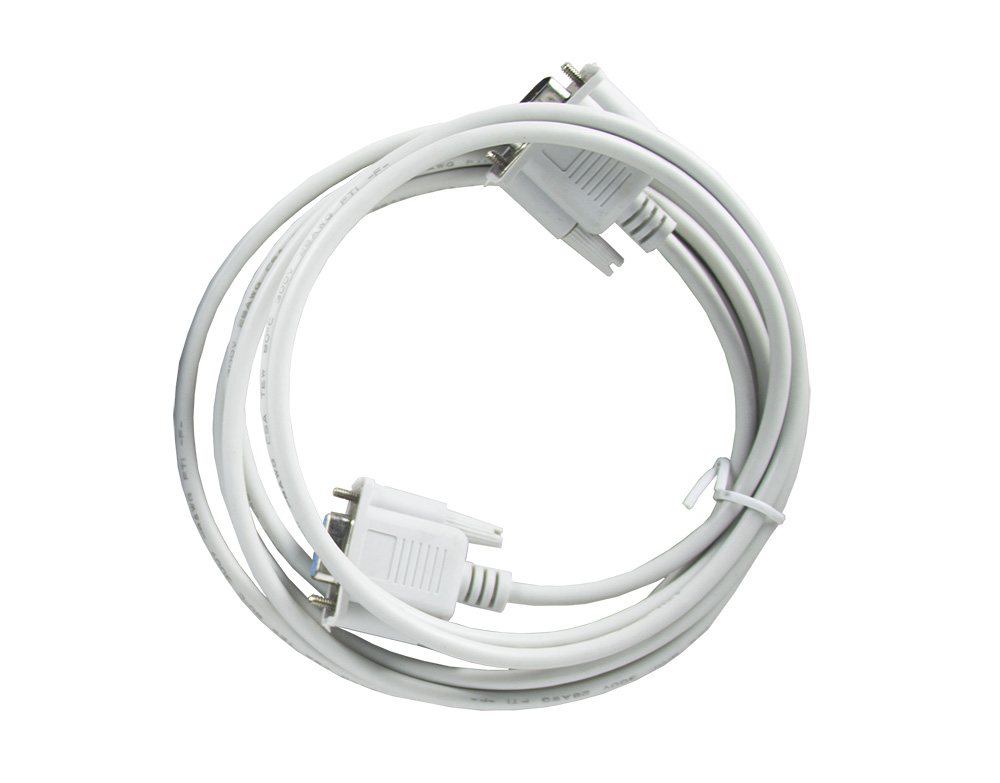

RK002 |
| 标配 | 仪器标配串口线232，可单独购买 |

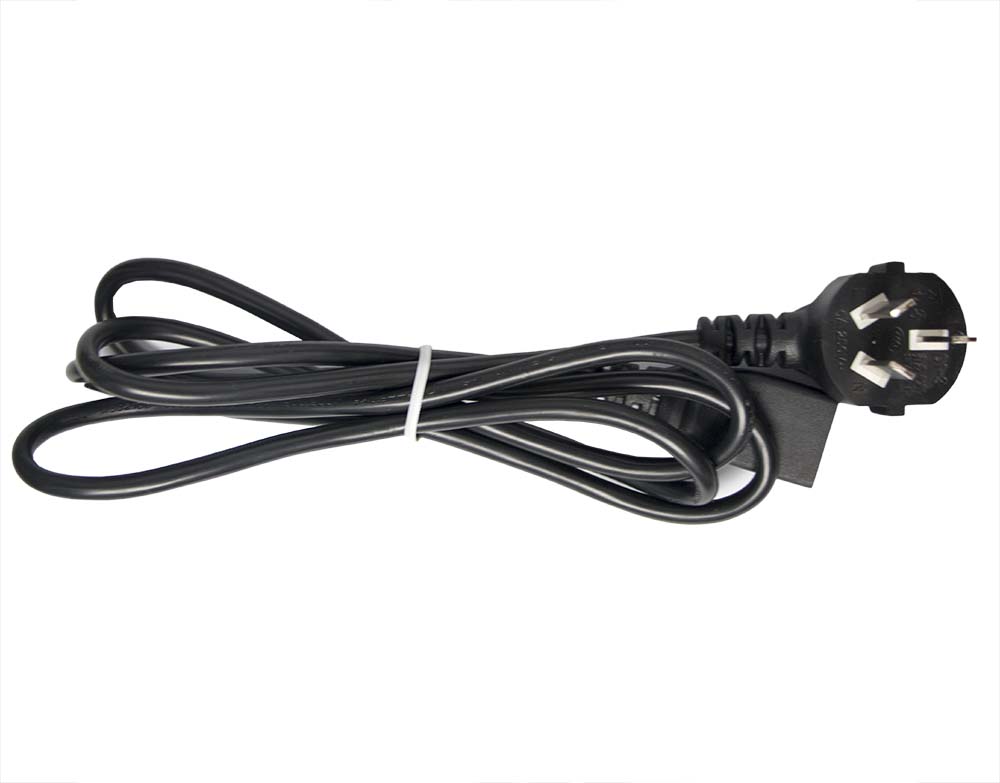

RK00036 |
| 标配 | 仪器标配国标电源线，可单独购买。 |

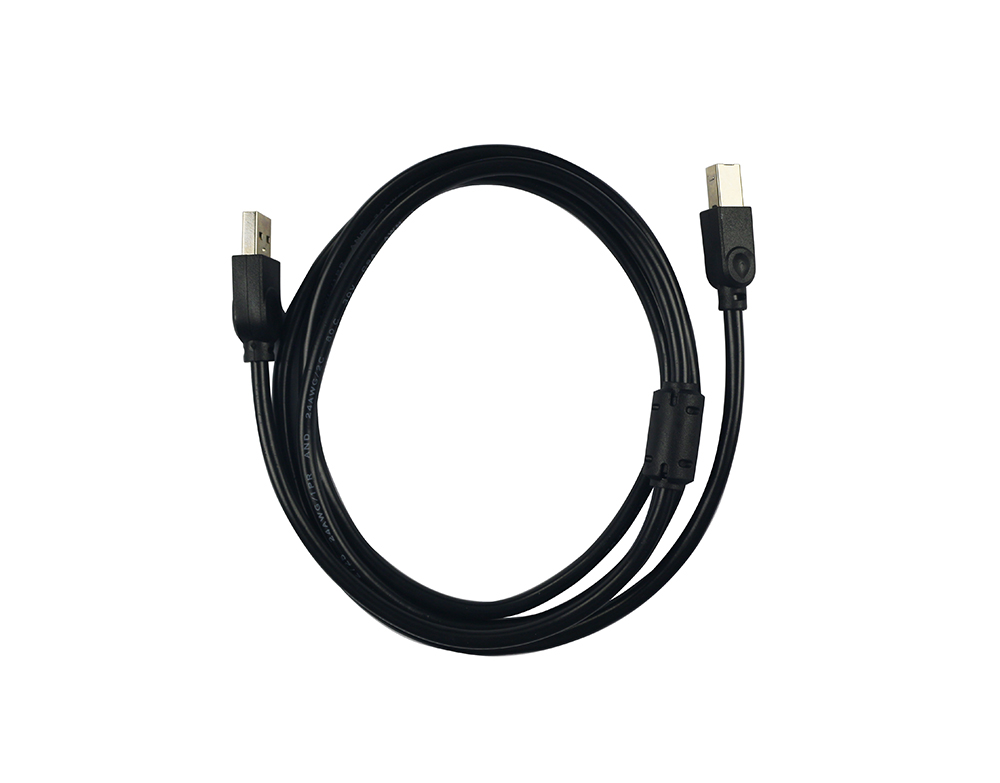

RK0006 |  | 标配 | 仪器标配USB通讯电缆，可单独购买 |
上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |

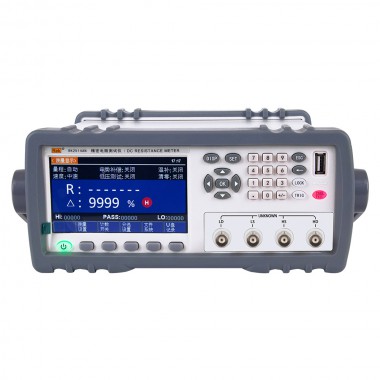

0 |
| 标配 | 仪器标配产品 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
RK2516N产品附件
型号 | 图片 | 类型 | 概述 |

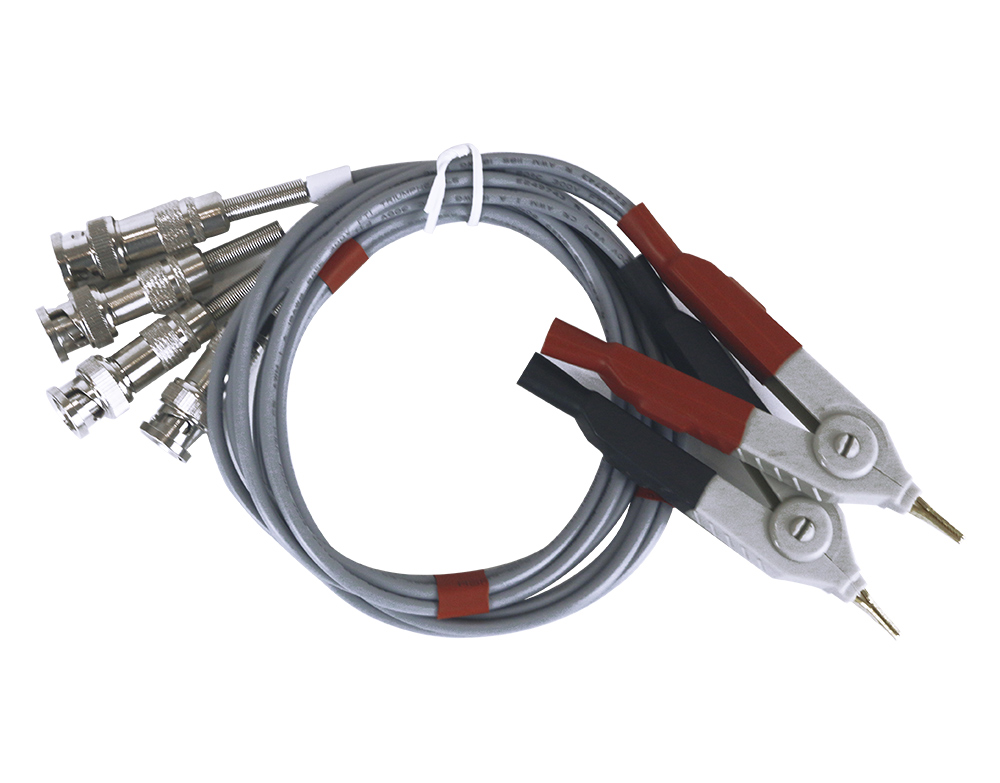

RK26004A |
| 标配 | 仪器标配四端开尔文测试夹，可单独购买 |
RK00034 |
| 标配 | 仪器标配温度探头，可单独购买 |
RK00036 |
| 标配 | 仪器标配国标电源线，可单独购买。 |
上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
