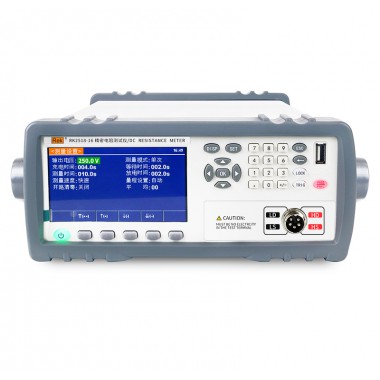

RK2518-4/RK2518-8/RK2518-16/RK2518-32多通道精密电阻测试仪
测量范围：10 UΩ- 200 KΩ
电阻量程：基本精度0.05%
最大测试电流：500 mA
产品介绍
多通道精密电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺、24位色分辨率480*272的真彩IPS LCD液晶屏显示以及上下左右功能键，界面清爽、操作便捷;其使用于继电器接触电阻、
接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；温度补偿能免除环境温度对测试工作的影响；RK2518系列提供了多种接口功能，可方便的与PC进行数据通讯和远程控制
应用领域
广泛用于测量各种线圈的电阻、电动机变压器绕组的电阻，各种电缆的导线电阻，开关插头、插座等电器元件的接触电阻和金属铆接电阻，金属探伤等，可使用HANDLER、USB及RS232接口输出良品/不良品信号，进行自动化测试
性能特点
1、最高电阻精度：0.05%；电阻最小分辨率：10μΩ
2、温度补偿功能（TC）；温度基本精度：0.1℃
3、最大测试范围：10μΩ~200KΩ
4、零底数设计，微弱电阻测试无需清零
5、单路最高测试速度：40次/秒
6、3档比较功能：合格/超上限/超下限
7、多种触发方式：内部、外部、和手动触发
8、RS232C/HANDLER/USB/RS485接口实现远程控制
9、U盘记录测试数据，并可远程升级仪器软件
型号 | RK 2518 - 4 | RK 2518 - 8 | RK 2518 - 16 | RK 2518 - 32 |
电阻测量 | ||||
测量范围 | 10 UΩ- 200 KΩ | |||
电阻量程 | 基本精度0.05% | |||
扫描路数 | 4路 | 8路 | 16路 | 32路 |
最大测试电流 | 500 m A | |||
显示 | ||||
显示器 | 24位色，分辨率 480 * 720的真彩 IPS LCD液晶屏 | 24位色，分辨率 800 * 480的真彩 IPS LCD液晶屏 | ||
读数位数 | 四位半数字显示 | |||
测量功能 | ||||
电阻测量时间 | 快速： 40次/ S 中速： 20次/ S慢速： 12次/ S | 快速： 35次/ S 中速： 20次/ S慢速： 12次/ S | ||
测试端配置 | 四端 | |||
测量模式 | 顺序扫描 | |||
测试参数保存 | 5组 | |||
温度测量 | ||||
测量参数 | PT 1000 :精度0 . 1℃ | |||
显示范围 | - 10℃- 99 . 9℃ | |||
比较器 | ||||
信号输出 | HI/ PASS/ LO | |||
讯响 | 合格/不合格/关闭 | |||
极限设置方式 | 绝对值上/下限百分比上/下限 | |||
+标称值 | ||||
其他参数 | ||||
接口 | USB HOST/ USB DEVICE/RS 232 / HANDLER/ RS 485 | |||
工作环境 | 温度0℃- 40℃湿度﹤80 RH | |||
（尺寸DxWxH） | 382 * 265 * 110 mm | 350 * 400 * 155 mm | ||
重量 | 净重3.9 KG | 净重7.45 KG | ||
配件 | RK00307_四端开尔测试夹、RK00035_插拔式接线端子、RK00034_温度探头、RK00002_RS232通讯电缆、RK0006_USB通讯电缆、RK00036_电源线、RK00035_HANDLER 接口端子、上位机 | |||
选配件 | RK00070串口选件LAN网口 | |||
产品附件
型号 | 图片 | 类型 | 概述 |

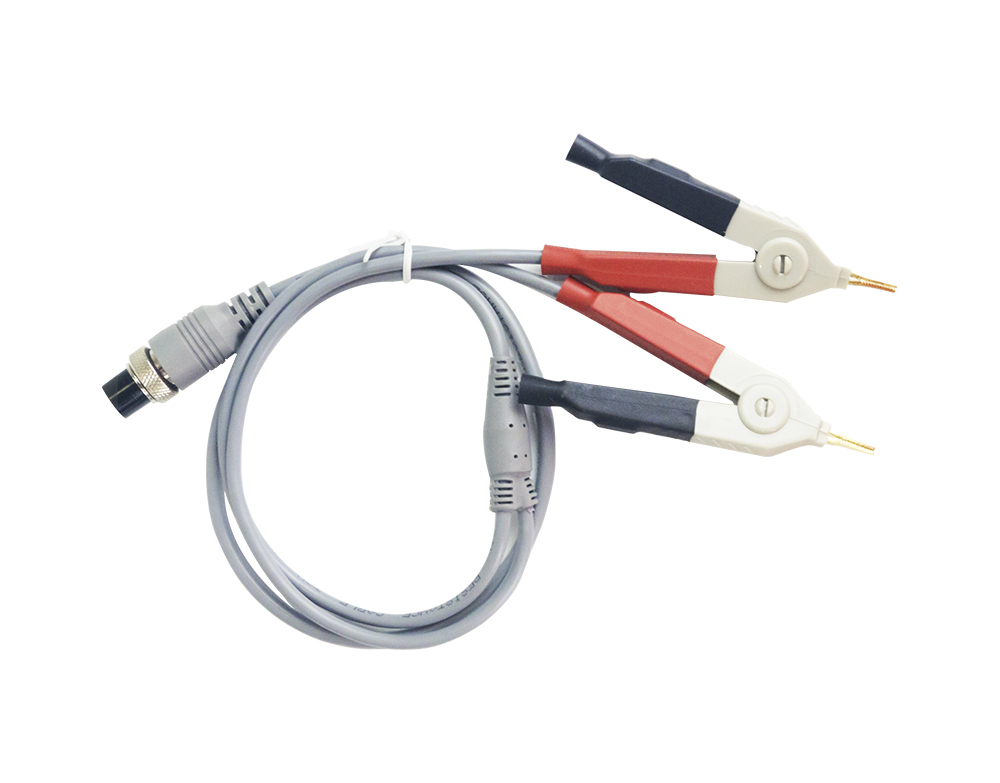

RK26004A |
| 标配 | 仪器标配四端开尔文测试夹，可单独购买 |

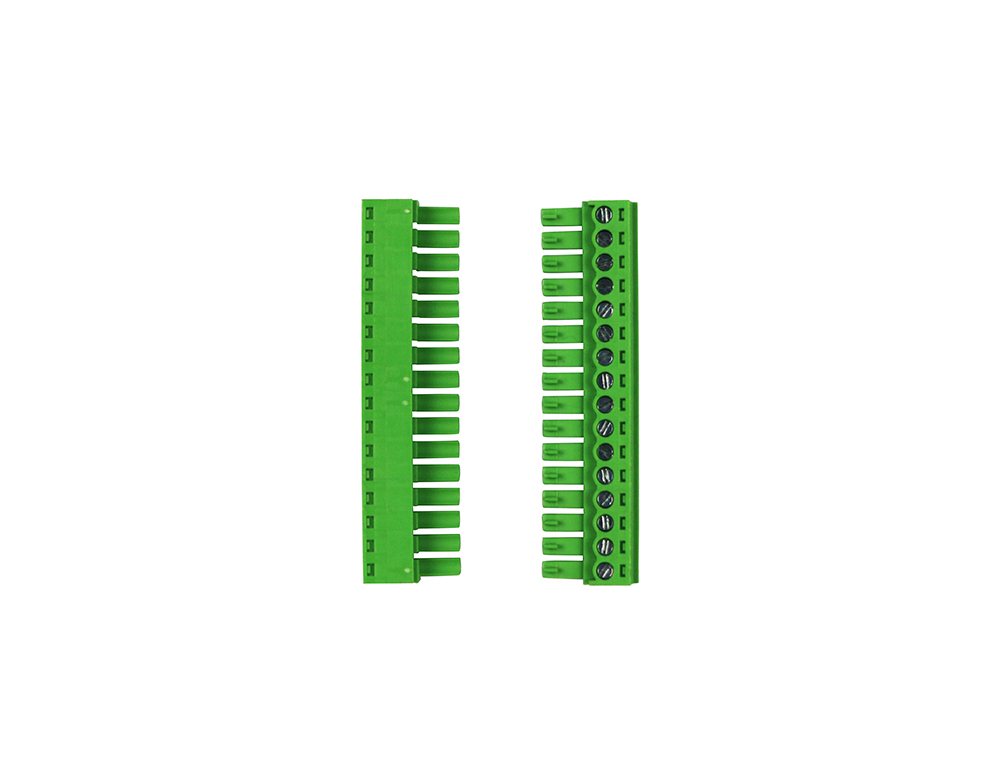

RK00035 |
| 标配 | 仪器标配插拔式接线端子，可单独购买 |

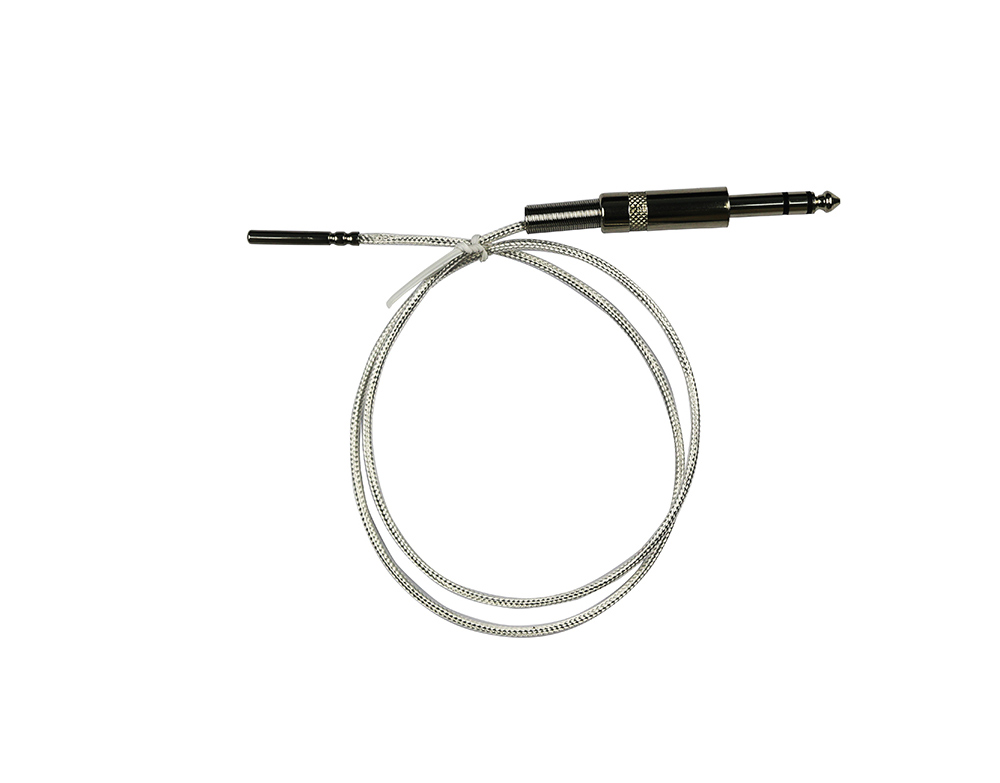

RK00034 |
| 标配 | 仪器标配温度探头，可单独购买 |

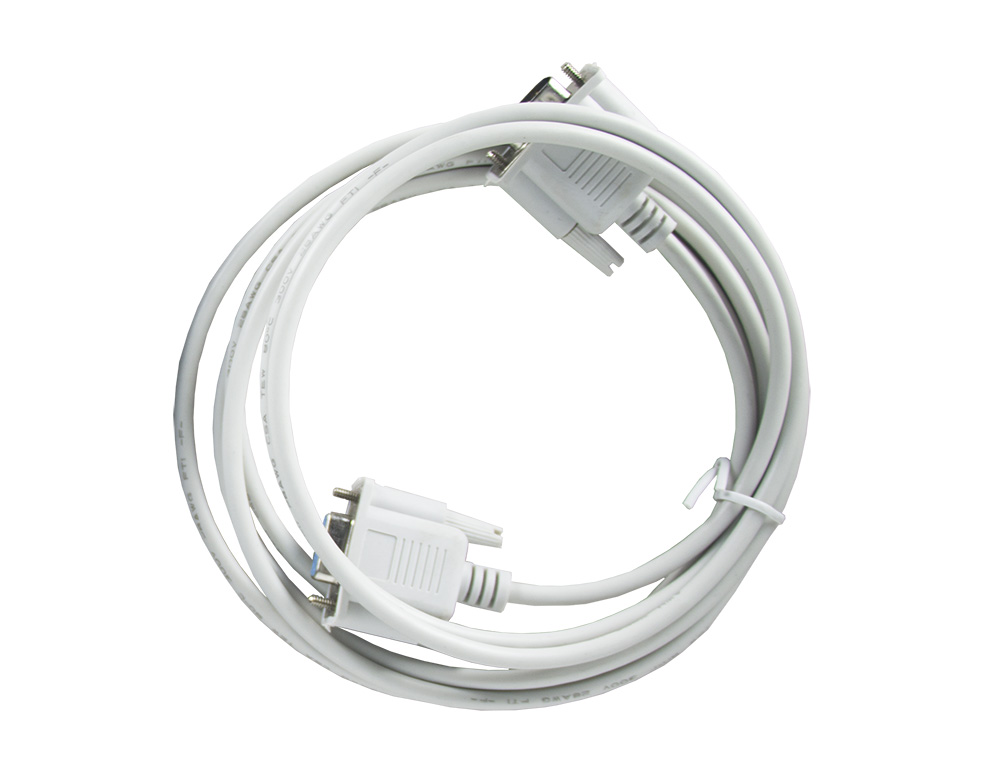

RK00002 |
| 标配 | 仪器标配232通讯电缆，可单独购买 |

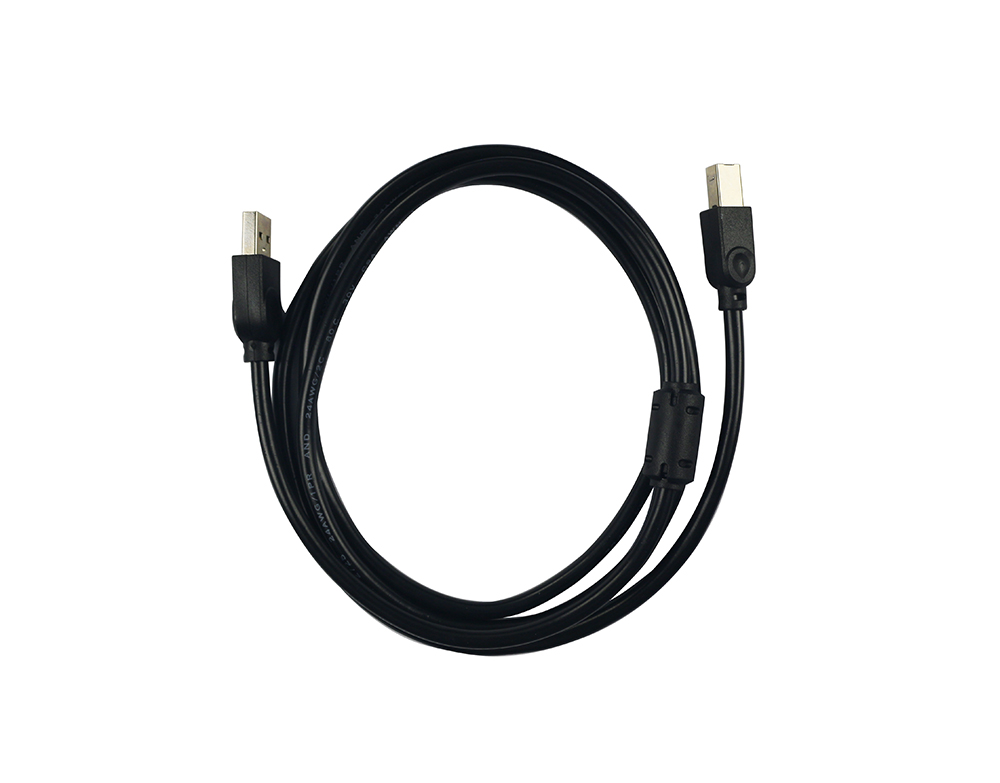

RK00006 |
| 标配 | 仪器标配USB通讯电缆，可单独购买 |

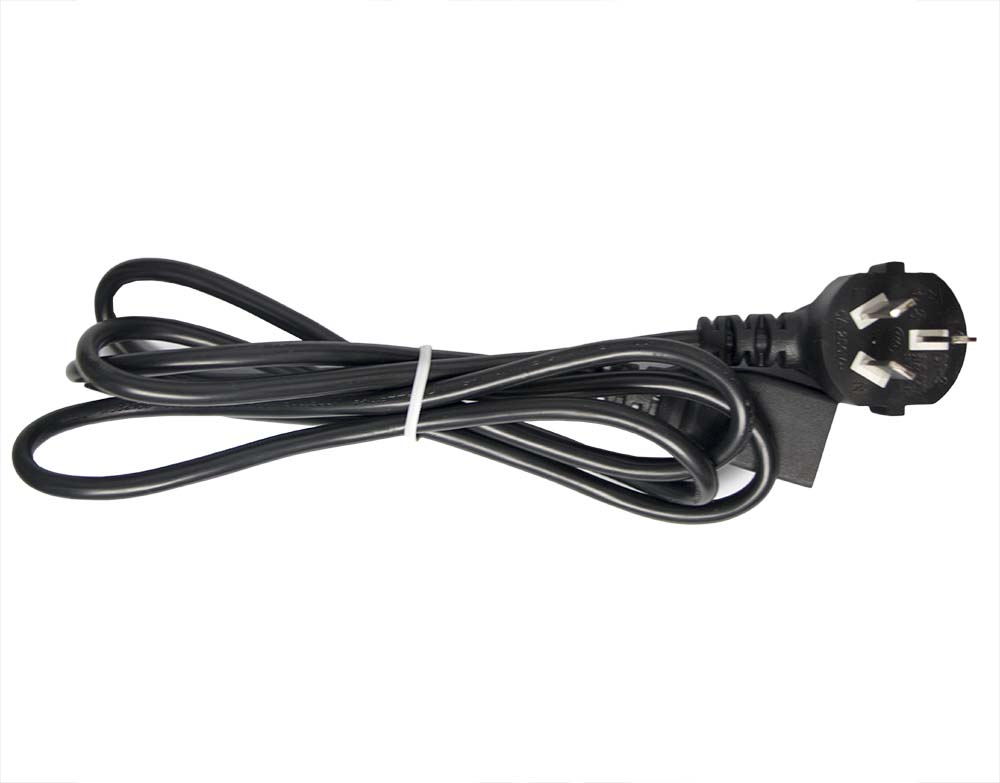

RK00036 |
| 标配 | 仪器标配国标电源线，可单独购买。 |

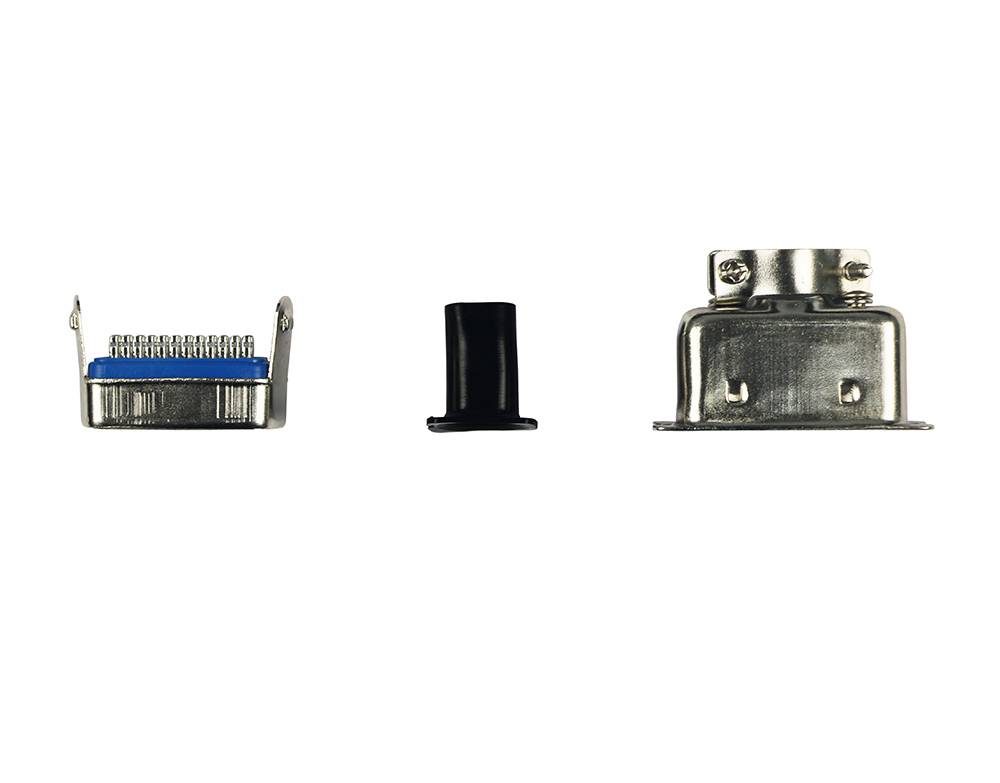

RK00035 |
| 标配 | 仪器标配HANDLER 接口端。 |
出厂校准证书 |
| 标配 | 仪器标配出厂证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
合格证保修卡 |
| 标配 | 仪器标配保修卡。 |
