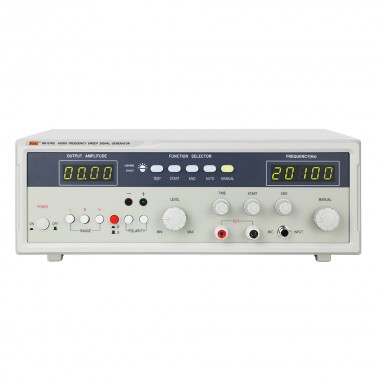

RK1316BL/RK1316D/RK1316E/RK1316G音频信号发生器
频率范围 ：20HZ-20KHz
分辨率：1Hz
分辨率：0.01Vrms
输出电压误差：±1% +3个字，（f≤20Khz）
正弦波失真:：<0.2% (20W,8Ω负载,其余不大于0.8%)
产品介绍
RK1316系列音频信号发生器采用先进的压控振荡电路，产生稳定、低失真的正弦波信号。输出幅度、频率均采用数码显示、扫频范围可达1：1000以上，扫频的起点和终点可任意设置，
具有开机延时输出、短路保护等功能，同时还设计测试任何型式、尺寸、阻抗之扬声器、耳机、动圈受话器的“正”“负”极性的功能。
应用领域
本仪器既能产生音频信号用作音响测听，又可准确快速判别喇叭的正（负）极性及扬声器的纯音度指标。操作简单，广泛用于声学、电信等方面，特别适合扬声器生产及音箱制造生产厂。
性能特点
1、采用直接数字合成(DDS)技术；
2、波形输出频率为 20Hz～20kHz，扫频比达 1000；
3、频率分辨率为 1Hz ；
4、频率稳定度≤5×（10的负6次方）；
5、小信号输出幅度达 10mVrms；
6、扫描起点频率和终点频率可分别任意设置；
7、具有开机延时输出，短路限流保护功能；
8、具备RK1212系列所有优势；
9、自带极性测试仪功能，无需单独购买；
10、自带扬声器、耳机，并可进行电压自由切换。
RK1316BL/RK1316D/RK1316E/RK1316G音频信号发生器频率范围 ：20HZ-20KHz
分辨率：1Hz
分辨率：0.01Vrms
输出电压误差：±1% +3个字，（f≤20Khz）
正弦波失真:：<0.2% (20W,8Ω负载,其余不大于0.8%)邮件咨询产品手册产品描述技术参数视频操作产品附件产品图片
型号 | RK1316BL | RK1316D | RK1316E | RK1316G |
频率范围 | 20HZ-20KHz | |||
分辨率 | 1Hz | |||
正弦波输出范围 | 0.1Vrms--15Vrms(20W) | 0.1Vrms--18Vrms(40W) | 0.1Vrms--22Vrms(60W) | 0.1Vrms--28.5Vrms(100W) |
分辨率 | 0.01Vrms | |||
输出电压误差 | ±1% +3个字，（f≤20Khz） | |||
正弦波失真 | <0.2% (20W,8Ω负载,其余不大于0.8%) | |||
输出功率 | 20W | 40W | 60W | 100W |
脉冲宽度 | 0.4（±0.2ms） | |||
脉冲幅度 | 10VPP (H高、W中、L低) | |||
传感话筒 | 电容式传声话筒 | |||
测试灵敏度 | 高档≥25cm，中档≤25cm 扬声器 | |||
判别速度 | 0.2秒 | |||
扬声器、耳机 | 扬声器/耳机 | |||
扫频方式 | 对数 | |||
扫频比 | 1:1000 | |||
扫频时间 | 0.1s～20s | |||
输出方式 | 功率输出，同步输出 | |||
工作电源 | 220V±10%,50/60Hz | |||
外形尺寸(DxWxH) | 390*365*130mm | |||
重量 | 6.2Kg | 6.4Kg | 7Kg | 7.3Kg |
配件 | 电源线、测试线、话筒、话筒转接头 | |||
型号 | 图片 | 类型 | 概述 |
RK00042 |

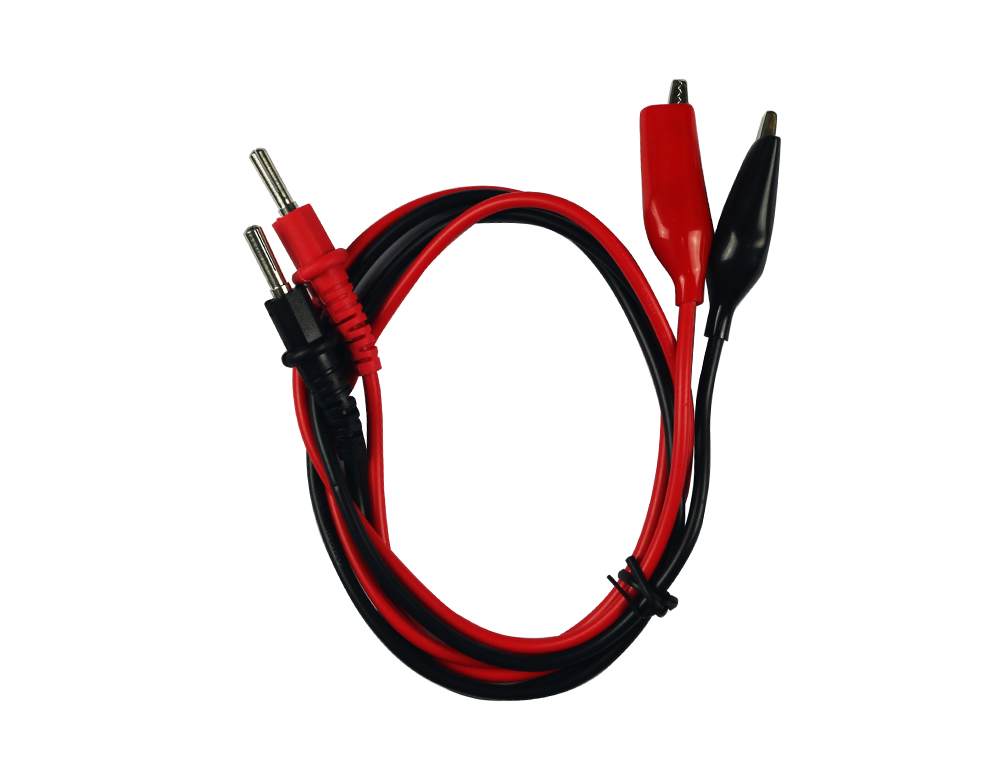

| 标配 | 仪器标配测试红黑测试线，可单独购买。 |
RK00021 |

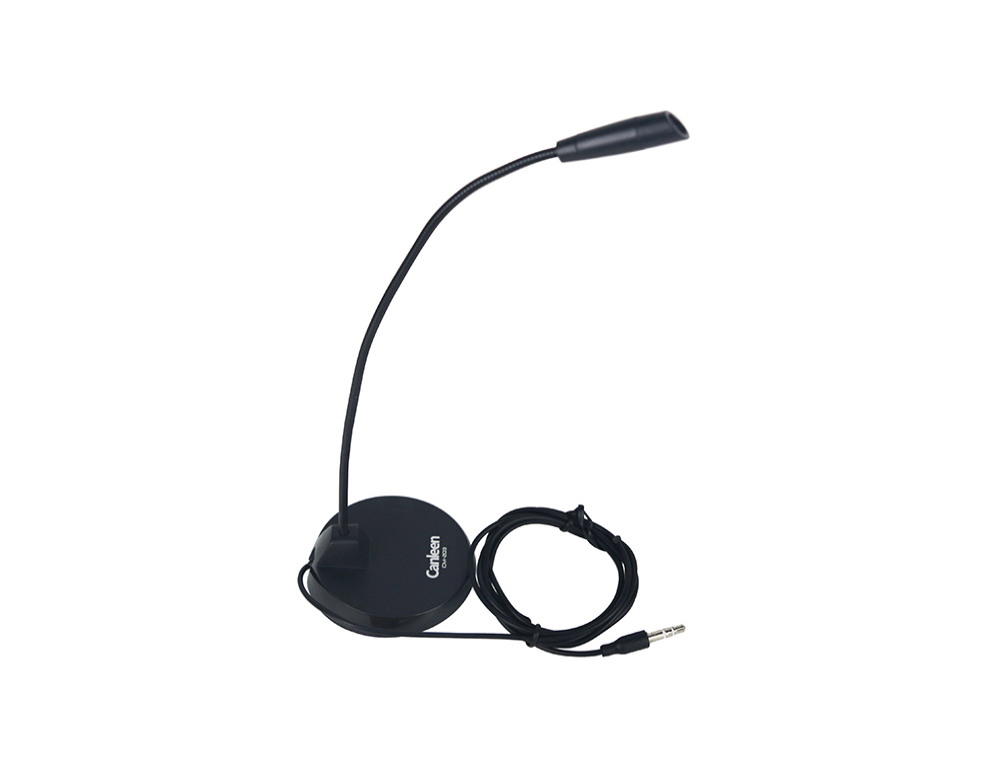

| 标配 | 仪器标配话筒1只和话筒转接头1个，可单独购买。 |
RK00020 |

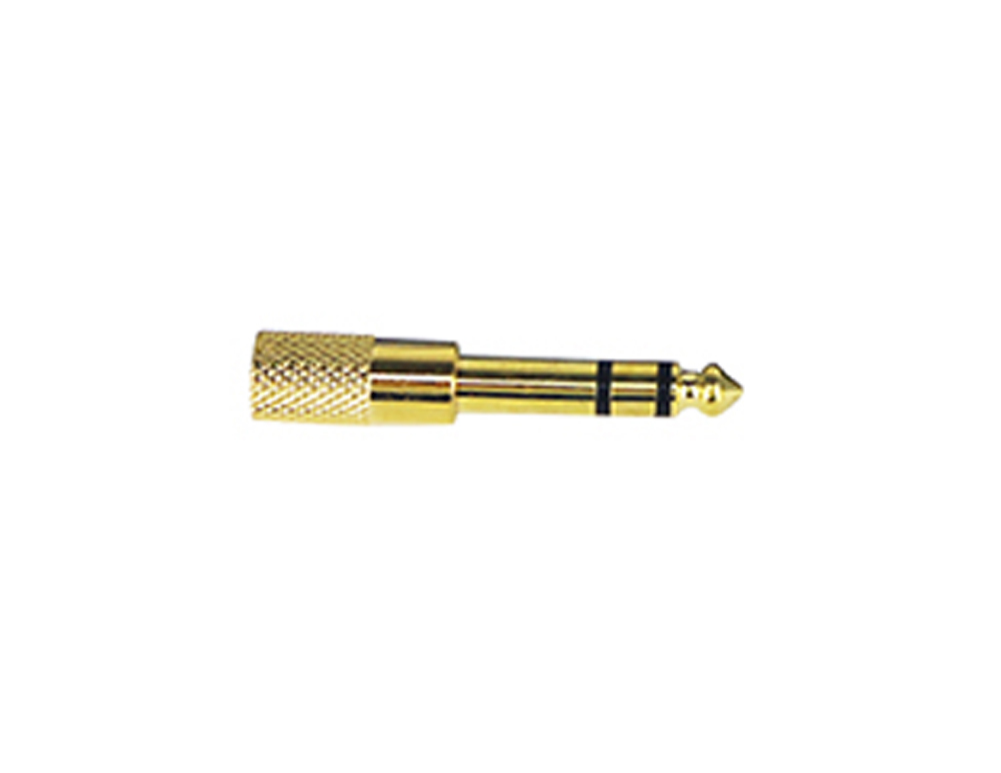

| 标配 | 仪器标配转接头，可单独购买。 |
RK00001 |

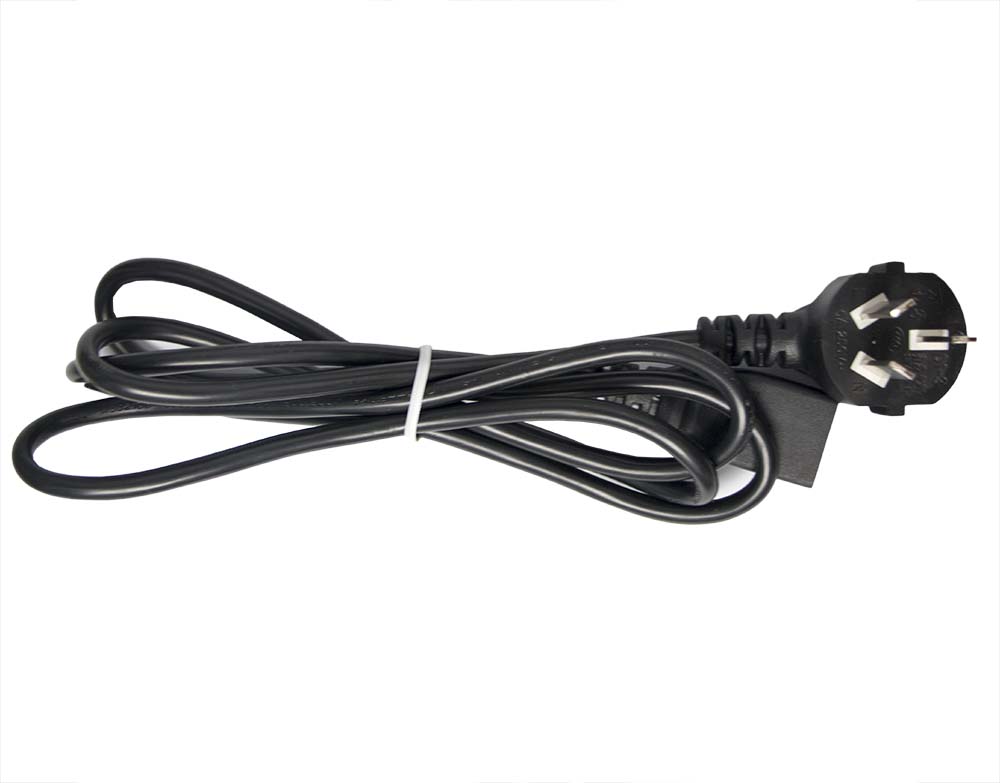

| 标配 | 仪器标配国标电源线，可单独购买。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
合格证保修卡 |
| 标配 | 仪器标配保修卡。 |
