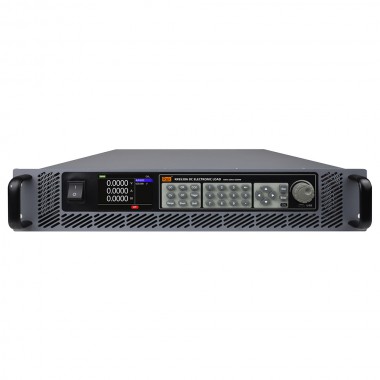

RK8530A/RK8530B/RK8530C/RK8530D直流电子负载
负载电压
RK8530A/RK8530B/RK8530C/RK8530D：600V
负载电流
RK8530A:200A
RK8530B:150A
RK8530C:100A
RK8530D：50A
负载功率
RK8530A:3200W
RK8530B:2400W
RK8530C:1600W
RK8530D：800W
产品介绍
RK8530系列直流电子负载，是美瑞克电子研发设计、制造的一款高性能、高功率密度电子负载。精度高、响应快。丰富多样的测试功能，支持动态扫频、级联并机功能，应用范围极广。 体积小，却具备强大的带载能力。
该系列产品具备RS232/RS485/USB/LAN 等多种通讯接口，支持 SCPI、Modbus通讯协议，可满足用户的自主编程开发需求。作为美瑞克的重点产品，其外观新颖、生产工艺科学严谨，高性能、高精度、高可靠性使其相比同类产品，更具性价比。
应用领域
电子产品生产线
科研机构
汽车电子
航空航天
船舶
太阳能电池
燃料电池等行业
性能特点
1.功率密度高达3.2 kW/2U
2.电压范围0-600V3.电流范围50A/800W,100A/1600W,150A/2400W,200A/3200W4.50kHz动态电流，30kHz动态扫描功能5.采样电压电流传输速率（上位机获取速率）高达1000Hz6.支持主/从并机，最大并机功率32kW7.带载模式CC、CV、CR、CP、CV+CC、CR+CC、CP+CC8.短路模拟，支持功率瞬时放大9.OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能10.具有时间（Timing）测量，电压峰峰值（Vpk）测量11.序列测试支持50个文件，每个文件100步，支持文件链接12.自动测试支持50个文件，每个文件20步，支持自启动13.OPP、OCP、OVP、OT、RV等全方位保护功能14.外部模拟编程输入与电流监视输出，且具备高压隔离能力15.TFT彩色液晶显示屏，中英文菜单界面16.标配RS485、LAN、USB（串口）通讯接口，选配CAN17.支持SCPI、Modbus、CANopen通讯协议
| 型号 | RK8530A | RK8530B | RK8530C | RK8530D | |||||
| 额定参数 | 负载电压 | 600V | 600V | 600V | 600V | ||||
| 负载电流 | 200A | 150A | 100A | 50A | |||||
| 负载功率 | 3200W | 2400W | 1600W | 800W | |||||
| 最低操作电压 | 6.5V | ||||||||
| CV模式 | 量程 | 120V | 600V | 120V | 600V | 120V | 600V | 120V | 600V |
| 分辨率 | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | |
| 精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||||
| CC模式 | 量程 | 20A | 200A | 15A | 150A | 10A | 100A | 5A | 50A |
| 分辨率 | 0.4mA | 4mA | 0.3mA | 3mA | 0.2mA | 2mA | 0.1mA | 1mA | |
| 精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||||
| CR模式 | 量程 | 0.112～600Ω | 1.12～3000Ω | 0.149～800Ω | 1.49～4000Ω | 0.223～1200Ω | 2.23～6000Ω | 0.446～2400Ω | 4.46～12000Ω |
| 精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | |||||
| CP模式 | 量程 | 3200W | 2400W | 1600W | 800W | ||||
| 精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||||
| 动态模式 | T1＆ T2 | 10us～60s | 10us～60s | 10us～60s | 10us～60s | ||||
| 分辨率 | 2us | 2us | 2us | 2us | |||||
| 精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||||
| 上升/下降斜率 | 0.0001～0.2A/us | 0.001～2A/us | 0.0001～0.15A/us | 0.001～1.5A/us | 0.0001～0.1A/us | 0.001～1A/us | 0.0001～0.05A/us | 0.001～0.5A/us | |
| 电压回读 | 量程 | 120V | 600V | 120V | 600V | 120V | 600V | 120V | 600V |
| 分辨率 | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | 2mV | 10mV | |
| 精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||||
| 电流回读 | 量程 | 20A | 200A | 15A | 150A | 10A | 100A | 5A | 50A |
| 分辨率 | 0.4mA | 4mA | 0.3mA | 3mA | 0.2mA | 2mA | 0.1mA | 1mA | |
| 精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||||
| 保护 | 过压(OV) | 630V | |||||||
| 过流(OC) | 220A | 165A | 110A | 55A | |||||
| 过功率(OP) | 3360W | 2520W | 1680W | 840W | |||||
| 过温(OT) | 95°C | 95°C | 95°C | 95°C | |||||
| 通讯接口 | RS232/RS485、LAN、USB通讯接口 | ||||||||
| 重量 | 20.25KG | 约18.3KG | 约16.35KG | 约14.4KG | |||||
| 尺寸(W*D*H) | 480*123*595mm | ||||||||
| 随机标配附件 | 电源线RK00001 、LAN网线、说明书（电子版）、接线铜片护罩 | ||||||||
| 型号 | 图片 | 类型 | 概述 |
| RK00001电源线 |  | 标配 | 仪器标配国标电源线，可单独购买。 |
| LAN网线 |  | 标配 | 仪器标配LAN网线，可单独购买。 |

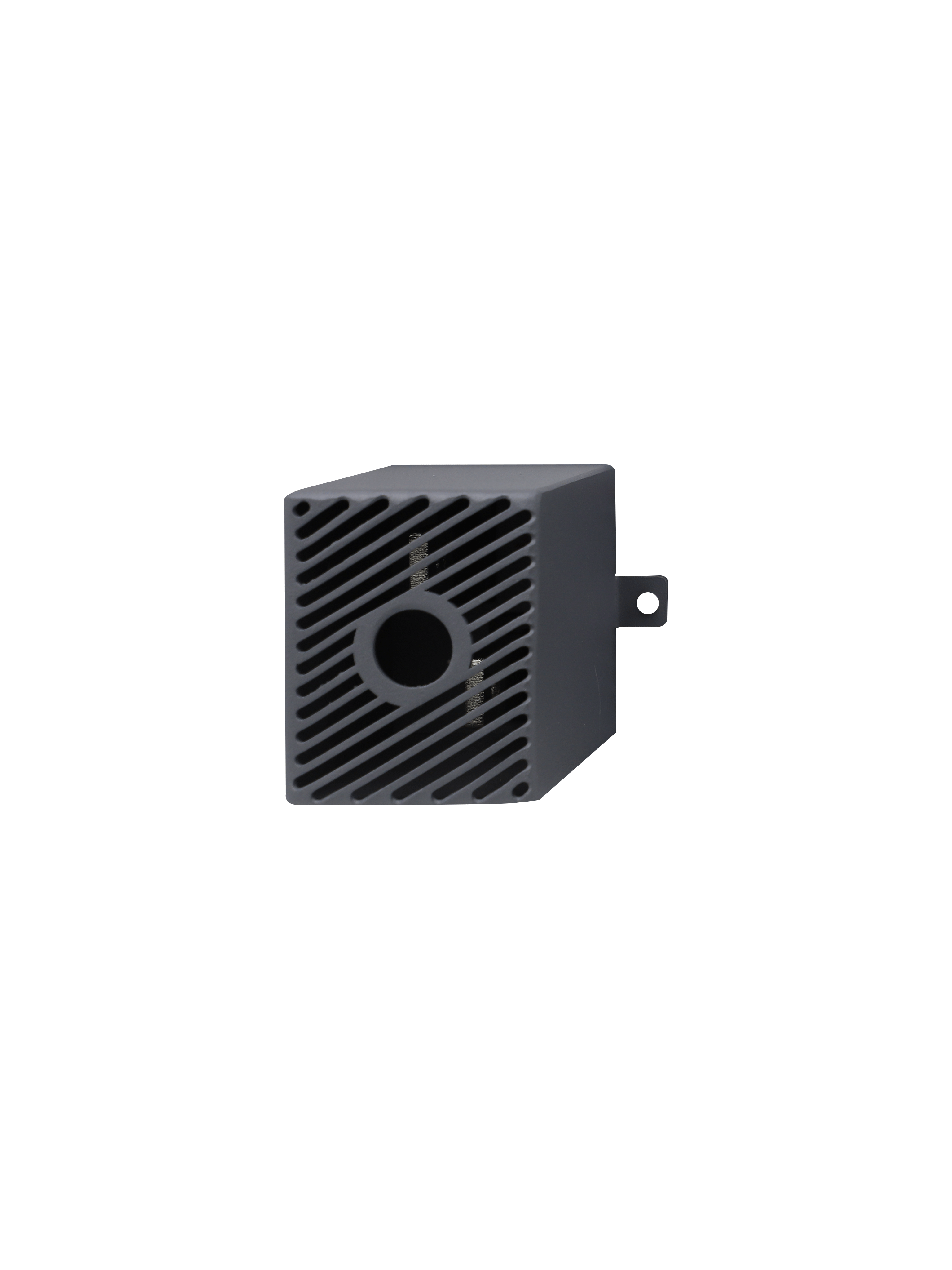

| 接线铜片护罩 | | 标配 | 仪器标配接线铜片护罩，可单独购买。 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
| 上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件，官网产品页下载 |
| 合格证保修卡 |  | 标配 | 仪器标配保修卡。 |
| 产品校验证明 |  | 标配 | 仪器标配产品校验证明 |
