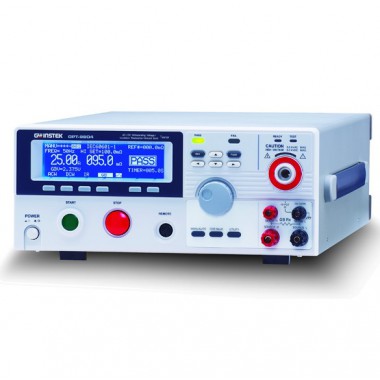

GPT-9800系列 安规测试仪(GPT-9801,GPT-9802,GPT-9803,GPT-9804)
200VA测试容量
大型(240x64)点矩阵式LCD
手动/自动 测试模式
具快速选择功能键
高亮度警示及状态指示灯
具Interlock功能
零点输出
输出电压上升时间控制
True RMS电流量测
高分辨率: 1uA(电流量测), 2V(电压设定)
使用PWM放大器, 确保测试效益及测试可靠性
提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
遥控端子座, 提供机器自前面板外接控制器
界面 : RS-232C, USB device, Signal I/O及GPIB (选购)
遵照法规、安全、信赖
GPT-9800 系列为兼具高稳定性测试、安全考虑及全新外观的安规测试仪，其功能符合如IEC、EN、UL、CSA、GB、JIS …等安全法规对各种电子/电器产品或部件在测试上的要求。
依需求自由选型
GPT-9804是4合一机种，提供交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能
GPT-9803提供交/直流耐压测试及绝缘电阻测试功能
GPT-9802提供交流及直流耐压测试功能
GPT-9801提供交流耐压测试功能
高稳定输出能力
全系列机型提供交流200VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。
全方面保护设计

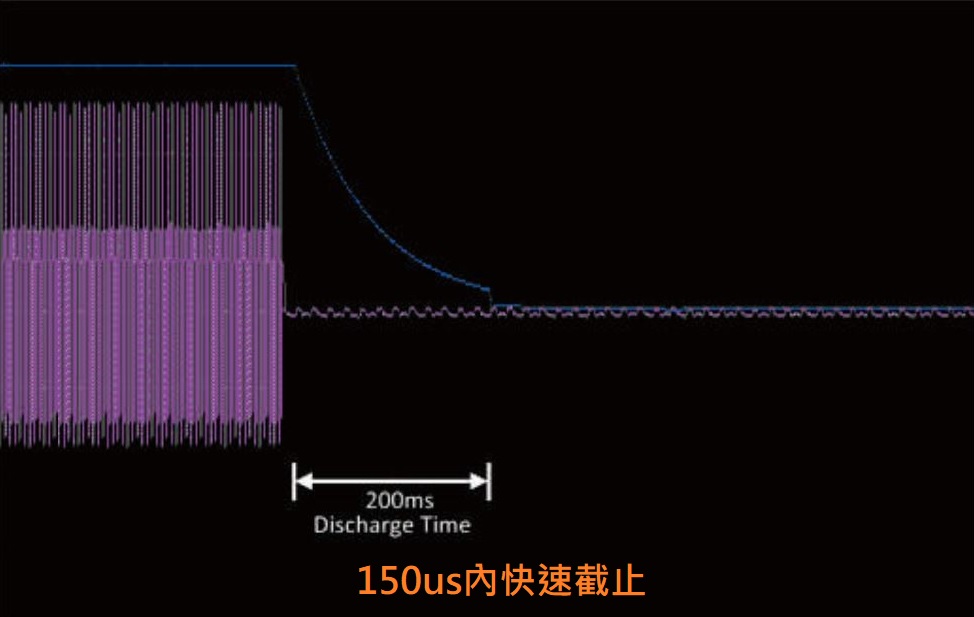

针对安全性的考虑上，GPT-9800系列使用软/硬件控制的方式，提供开机自测、零点启动、测试过程中侦测不正常输出电压、超过设定上/下限时之快速切断输出电压的能力(150μs)，甚至还提供需插上特殊的连锁(Interlock)端子才能让安规测试器正常输出的功能。除此之外，每项测试完成后都会自动进行放电处理(200ms)，以避免待测物存在过大的测试电压，造成用户伤害。

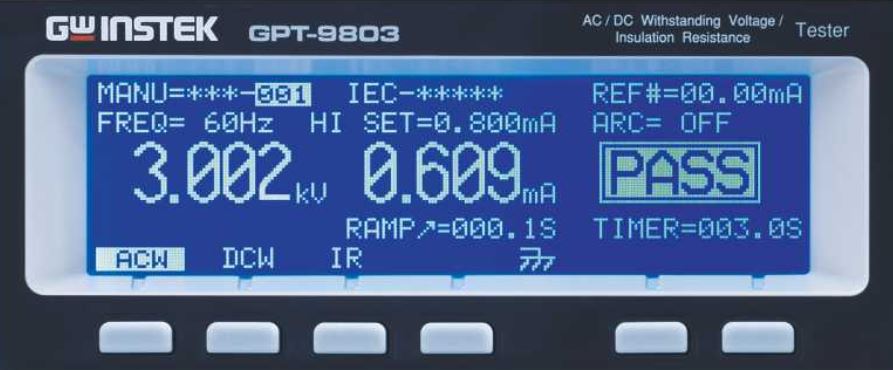

而在操作、观测及量测性能方面，GPT-9800系列以简约的按键设计并搭配高辨视性的点矩阵蓝色LCD显示屏，以及不同颜色之高亮度LED做为状态指示灯，让整个操作设置及测量观看，更加轻松且易于判读。
此外，在提供测试所需的主要功能方面，交流耐压测试(AC 5kV/40mA)、直流耐压测试(DC 6kV/10mA)、绝缘电阻测试(DC 50V~1000V/9500MΩ)以及接地阻抗测试(AC 30A max./650mΩ)，并且搭配输出调整分辨率、量测分辨率、电压爬升时间设定、上/下限判断设定…等，让用户执行各项所需的测试并获得精确的量测结果。

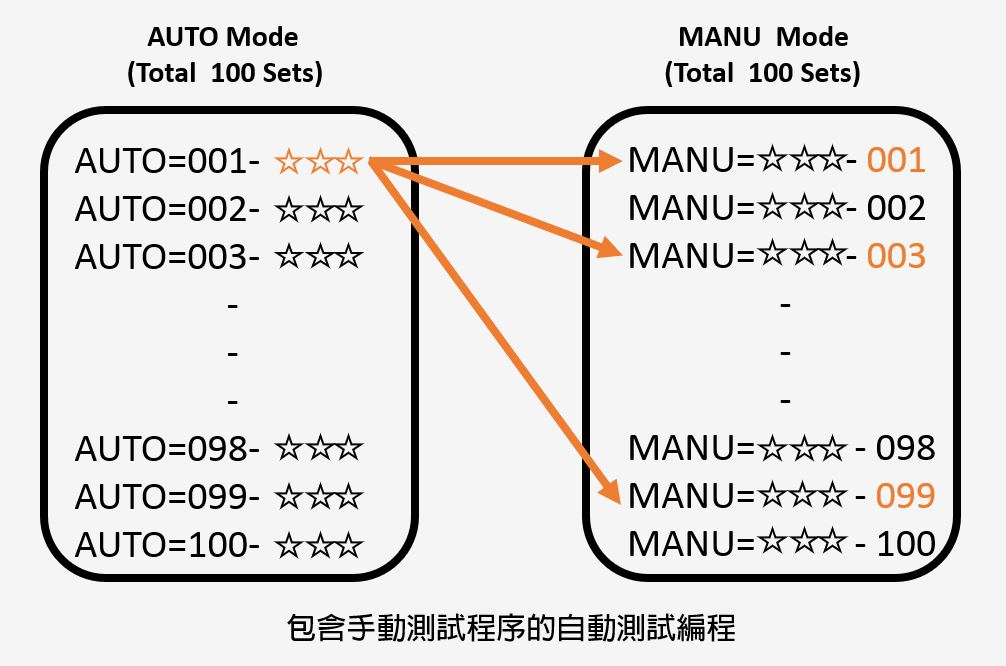

GPT-9800系列其他功能和特点还包括：断线侦测功能(仅适用于接地阻抗测试)，以避免断线造成量测结果的误判、100组记忆组数，可做为不同测试条件之储存、多个记忆组结合可做自动连续测试、前板遥控端子座/后板Signal I/O，提供客户以更便捷及符合需要的方式来控制安规测试器之输出/中止。甚至针对需要计算机控制并记录测试结果的用户，也提供了RS-232C、USB及GPIB(选购)接口可供使用。
快速选型
| 型号 | AC | DC | IR | GB | 标配接口 |
| GPT-9804 | √ | √ | √ | √ | USB/RS-232/I/O |
| GPT-9803 | √ | √ | √ | × | USB/RS-232/I/O |
| GPT-9802 | √ | √ | × | × | USB/RS-232/I/O |
| GPT-9801 | √ | × | × | × | USB/RS-232/I/O |
| 详细规格 | |
| 交流耐压测试 | |
| 输出电压范围 | 0.100kV~ 5.000kV ac |
| 输出电压调整分辨率 | 2V/步进 |
| 输出电压准确度 | ± (1%设定值+ 5V) [未加负载] |
| 最大额定负载 | 200 VA (5kV/40mA) |
| 最大额定电流 | 40mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV) |
| 输出波形 | 正弦波 |
| 输出电压频率 | 50 Hz / 60 Hz 可选择 |
| 电压变动率 | ± (1%读值+ 5V) [最大额定负载→未加负载] |
| 电压表准确度 | ± (1%读值+ 5V) |
| 电流量测范围 | 0.001mA~40.0mA |
| 电流量测分辨率 [1] | 0.001mA / 0.01mA / 0.1mA |
| 电流量测准确度 | ±(1.5%读值+ 30uA) |
| 上/下限判定功能 | Yes |
| ARC侦测 | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER) [2] | OFF, 0.5s~999.9s |
| GND | RETURN/GUARD |
| 直流耐压测试 (GPT-9804/9803/9802) | |
| 输出电压范围 | 0.100kV~ 6.000kV dc |
| 输出电压调整分辨率 | 2V/步进 |
| 输出电压准确度 | ± (1%设定值+ 5V) [未加负载] |
| 最大额定负载 | 50W (5kV/10mA) |
| 最大额定电流 | 10mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV) |
| 电压变动率 | ± (1%读值+ 5V) [最大额定负载→未加负载] |
| 电压表准确度 | ± (1%读值+ 5V) |
| 电流量测范围 | 0.001mA~ 10.0mA |
| 电流量测分辨率 [1] | 0.001mA / 0.01mA / 0.1mA |
| 电流量测准确度 | ±(1.5%读值+ 30uA) |
| 上/下限判定功能 | Yes |
| ARC 侦测 | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER) [2] | OFF, 0.5s~999.9s |
| GND | RETURN/GUARD |
| 绝缘电阻测试 (GPT-9804/9803) | |
| 输出电压范围 | 50V~1000V dc |
| 输出电压调整分辨率 | 50V/步进 |
| 输出电压准确度 | ± (1%设定值+5V) |
| 电阻量测范围 | 1MΩ~ 9500MΩ |
| 测试电压 | 50V≦ V<500V：1~50MΩ：±(5%读值 + 1 MΩ)；51~2000MΩ：±(10%读值 + 1 MΩ)；500V≦ V ≦1000V：1~500MΩ：±(5%读值 + 1 MΩ)；501~9500MΩ：±(10%读值 + 1 MΩ) |
| 上/下限判定功能 | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER) | 1s~999.9s |
| GND | GUARD (fixed) |
| 接地阻抗测试 (GPT-9804) | |
| 输出电流范围 | 03.00A~30.00A ac |
| 输出电流调整分辨率 | 0.01A |
| 输出电流准确度 | 3A≦ I ≦8A: ±(1%读值+ 0.2A)；8A< I ≦30A: ±(1%读值+ 0.05A) |
| 测试电压 | 6Vac 最大(开路电压) |
| 测试电压频率 | 50Hz/60Hz可选择 |
| 电阻量测范围 | 10.0mΩ~ 650.0mΩ |
| 电阻量测分辨率 | 0.1mΩ |
| 电阻量测准确度 | ±(1%读值+ 2 mΩ) |
| 上/下限判定功能 | Yes |
| 测试时间(TIMER) | 0.5s~999.9s |
| 测试方式 | 四线式量测 |
| GND | GUARD (fixed) |
| 记忆组 | |
| 单步骤记忆 | MANU：100组 |
| 自动测试记忆 | AUTO：100 组, 每组最多16个manu |
| 界面 | |
| RS-232C | 标准 |
| USB | 标准 |
| GPIB | 选购 |
| Remote terminal (Front) | 标准 |
| Signal I/O | 标准 |
| 显示屏 | |
| 240 x 64 点阵式(蓝色) LCD | |
| 使用电源 | |
| AC 100V/120V/220V/230V ± 10%, 50/60Hz | |
| 尺寸及重量 | |
| 330(宽) x 150(高) x 460(深) mm；约15kg max. for GPT-9803/9802/9801；约19kg max. for GPT-9804 | |
| [ 1 ] 电流量测分辨率与上限设定之分辨率相同 | |
| [ 2 ] 只有在特殊的MANU模式下( MANU=***-000 ), 测试时间可为持续测试(TIMER = OFF) | |
快速指南x 1, 电源线x 1,
CD x 1(内含完整使用手册)
Interlock端子 x 1
Remote端子组件 x 1
测试线GHT-114 x 1 for GPT-9803/9802/9801
测试线GHT-114 x 1, GTL-115 x 1 for GPT-9804
选购配备
Opt.1 GPIB卡
选购附件
GHT-113 高压测试枪
GHT-205 高压测试棒
GTL-232 RS232C通讯数据线, 9针对9针母座, 用于计算机联机
GTL-247 USB通讯数据线, A-A型式, 约1.8公尺
GTL-248 GPIB通讯数据线, 约2公尺
GRA-417 面板机架
