ETCR2800KC开合式接地电阻在线检测仪
分类非接触接地电阻在线监测
主要功能
在线监测接地系统的回路接地电阻、金属回路联结电阻、接地引下线的连接状况
穿孔尺寸：56mm×27mm
电阻量程：0.010Ω～100Ω
开合式结构：不需断开接地引下线
通讯方式：RS485通讯，4G通讯
报警功能：可设置报警阈值
防爆标志：ExiaⅡBT3Ga
带显示屏

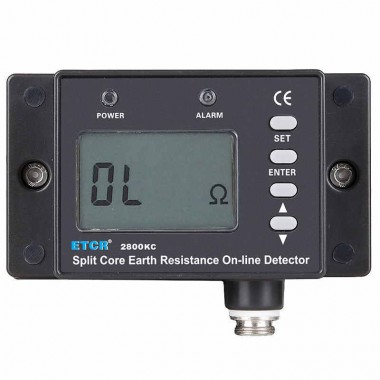

ETCR2800KC开合式接地电阻在线检测仪
产品简介
ETCR2800KC接地电阻在线检测仪又称开合式接地电阻远程在线测试仪、非接触型接地电阻在线检测仪、回路电阻在线检测仪，用于在线监测回路接地电阻、金属回路联结电阻、接地引下线的连接状况。检测仪适用于输电线路杆塔接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；金属回路阻值；电气设备接地等。
ETCR2800KC采用非接触测量技术，不需辅助接地极，接地线穿心通过，不影响防雷接地效果和设施的正常运行，开合式结构，安装时无需断开接地引下线，方便快捷。通过LCD直接显示被测值，通过检测仪面板按键可设置报警临界值，具有声光报警指示，监测仪具有RS485通讯或4G通讯，用户可以自行组建成有线网络系统或无线网络系统实现远程在线监测接地系统。
ETCR2800KC接地电阻在线检测仪已通过防爆认证，其安全防爆认证参数整机满足GB/T3836.1-2021和GB/T 3836.4－2021标准相关要求。其防爆标志为Ex iaⅡB T3 Ga，它可应用于相应的易燃易爆环境中。
产品特点
1、非接触测量技术，不需辅助接地极，开合式结构，安装简易。接地引下线直接穿过检测仪穿孔，不影响防雷接地效果和设施的正常运行。
2、报警功能：可设置报警阈值（通过检测仪面板按键设置或后台设置）。
3、配有液晶显示屏可独立安装使用。
4、RS485通讯或4G通讯，实现远程实时监测。
5、防爆型产品可用于相应的易燃易爆环境中。
技术参数
电源 | 6V DC～12V DC，50mA Max(选配4G 12VDC 150mA Max) |
供电方式 | 外部提供电源，危险场所使用时，电源必须通过直流信号输入隔离式安全栅接入检测仪，安全栅置于非危险场所内。 |
数据显示 | 4位LCD |
LCD尺寸 | 47mm×28.5mm |
电阻量程 | 0.01Ω～100Ω |
分 辨 率 | 0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
CT 结 构 | 开合式 |
溢出指示 | 测试值大于100Ω时，LCD显示“OLΩ”符号 |
电源通讯线 | 1条，长1米(5芯线) |
接线标识 | 红色---电源输入正；黑色---电源输入地； |
通讯方式 | RS485或4G通讯(选购) |
报警指示 | 检测仪声光报警和LCD显示 |
报警设置 | 检测仪面板按键设置或后台设置 |
报警临界值设定范围 | 电阻：0Ω～500Ω（设置为500时关闭报警功能） |
穿孔尺寸 | 56mm×27mm |
外形尺寸 | 125mm×119mm×80mm |
质 量 | 约1077g |
换 档 | 全自动换档 |
地线干扰电流 | 应避免 |
外部磁场 | ＜40A/m |
外部电场 | ＜1V/m |
单次测量时间 | 约0.5秒 |
功 耗 | 检测仪：50mA Max(选配4G 12VDC 150mA Max) |
防爆标志 | Ex ia ⅡB T3 Ga |
防护等级 | IP54 |
常规版本4G | LTE-FDD B1/B3/B5/B8 |
全球版本4G | LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 |
工作温湿度 | -20℃～55℃；20％RH～90％RH |
