ETCR2900接触式接地电阻在线检测仪
分类接地电阻在线监测仪
主要功能
在线监测接地电阻、接地电压
接地电阻量程：0.01Ω～2000Ω
接地电压量程：AC 0V～600V
通讯方式：RS485通讯
报警功能：可设置报警阈值
可设置监测间隔时间
ETCR2900接触式接地电阻在线检测仪
产品简介
ETCR2900在线接地电阻测试仪又称接地电阻在线远程测试仪、接触式接地电阻在线检测仪，用于远程在线监测接地电阻、接地电压，测试仪采用简易二线法或精密三线法测试接地电阻，采用平均值整流法测试接地电压，在线实时监测。测试仪支持RS485通讯。用户可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。适用于电力设施接地，公路设备接地，气象防雷接地，通讯基站接地，铁路设施接地，建筑仓库接地，电气设备接地等。

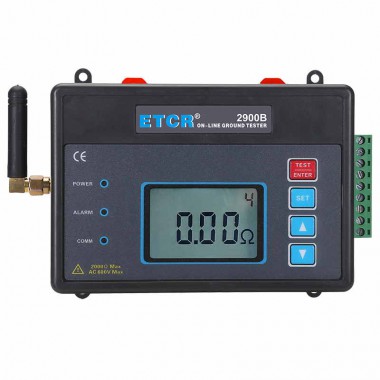

ETCR2900B在线接地电阻测试仪带有LCD显示，可在现场查看接地电阻值，可以通过仪表按键设置报警临界值，可设置监测间隔时间，并具有声光报警指示。
产品特点
1、采用简易二线法或精密三线法测试接地电阻，采用平均值整流法测试接地电压。
2、RS485通讯功能。
3、可设置报警临界值。
4、可设置监测间隔时间。
5、大显示屏，测试结果一目了然。
技术参数
1、量程和精度
测量功能 | 量 程 | 精度 | 分辨率 |
接地电阻 | 0.01Ω～20Ω | ±2%rdg±3dgt | 0.01Ω |
0.1Ω～200Ω | 0.1Ω | ||
1Ω～2000Ω | 1Ω | ||
接地电压 | 0～600V AC | ±2%rdg±3dgt | 1V |
2、技术规格
电 源 | 标准：12V DC(±1V DC)、400mA Max（外部提供） |
显示模式 | 4位LCD显示 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
测量方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流11mA Max，128Hz； |
接地电阻量程 | 0.01Ω～2000Ω |
接地电压量程 | AC 0V～600V |
数据模式 | 平均值 |
测量指示 | 测量中LCD倒计数指示 |
测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 |
测量次数 | 10000次以上 |
线路电压 | 测量对地电压：AC 600V以下测量 |
仪表接口 | 插拔式接线端子：9针端子座 |
通讯方式 | RS485通讯 |
换 档 | 自动换档 |
数据存储 | 99组，小数字闪烁显示“99”符号表示存储已满 |
间隔时间 | 自动监测间隔时间设置范围：1～999小时 |
数据查阅 | 数据查阅功能：“MEM”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
功耗 | 待机: 25mA Max，测量：400mA Max |
报警提示 | 声光报警 |
报警设置 | 检测仪面板按键设置或后台设置 |
报警临界值设定范围 | 电阻：0Ω～2000Ω |
电源电压低指示 | 当电源电压低于11V时，电源电压低符号显示，提醒更换电源。 |
仪表尺寸 | 高宽厚：190mm×117mm×54mm |
质量 | 约450g |
过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61000-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
