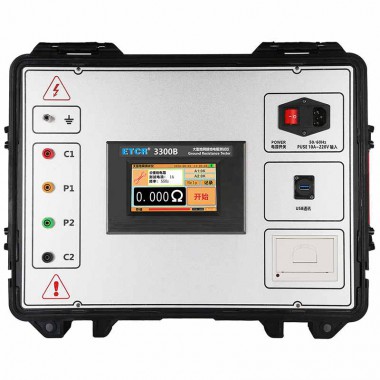

ETCR3300B大型地网接地电阻测试仪
分类大地网接地电阻测试仪
主要功能
测量大型接地装置接地电阻，接地导通，土壤电阻率，跨步电压，接触电压，地表电位梯度等。
接地阻抗测量范围：0.000Ω～2000Ω
土壤电阻率测量范围：0Ωm～125kΩm
输出电流等级：1A～5A
最大输出电压：400V
存储功能：数据存储1000组
报警功能：可设置报警阈值
USB通讯接口
蓝牙通讯
内置打印机
ETCR3300B大型地网接地电阻测试仪
产品简介
ETCR3300B大型地网接地电阻测试仪又称大地网接地阻抗测试仪、异频法接地电阻测试仪、大地网测试仪，用于变电站地网、发电厂、微波站、通讯基站等大型地网接地参数测量。仪器功能强大，可测试工频接地阻抗、接地导通电阻、土壤电阻率、跨步电压、接触电压、电位梯度等工频特性参数。
ETCR3300B大型地网接地电阻测试仪根据《JJG984-2004接地导通检定规程电阻测试仪》，《DL/T475-2006接地装置特性参数测量导则》，《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造。具有独特的接地桩及连接线诊断功能和自检功能，确保测试结果的准确。仪器采用超强的自动变频抗干扰技术，配合400V/5A大功率输出，能在强干扰环境下准确测得工频50Hz下的数据。
ETCR3300B大型地网接地电阻测试仪具有存储功能、时钟功能，自动存储含有日期时间的测试结果1000组，通过USB接口可将测试数据安全的上传到PC机，可以实现历史数据读取、查阅、保存、打印等功能。仪器具有支持安卓系统的蓝牙通讯功能。
产品特点
1、全面测量大地网接地工频特性参数。
2、输出电流1A～5A，电压400V，采用自动变频技术及软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、具有电流桩与电压桩测试功能，用于诊断连接线接触不良、电压桩与电流桩接地不良的故障。
4、自检功能，配有0.5Ω标准电阻可随时对仪器进行自检，确保测试结果的准确性。
5、报警功能，可设置报警阈值。
6、存储功能，数据存储1000组。
7、USB通讯接口，数据上传功能。
8、蓝牙通讯功能。
9、内置打印机
技术参数
电 源 | AC220V±10％，50Hz |
显示屏 | 5寸触摸彩屏 |
阻抗测量范围 | 0.000Ω～2000Ω |
最高分辨率 | 0.001Ω |
测量误差 | ±2%rdg±5dgt |
土壤电阻率测量范围 | 0Ωm～125kΩm（由电阻测量范围与测试长度而定） |
土壤电阻率测量精度 | 根据R的测量精度而定(ρ=2πaR；a:1 m～100m；π=3.14) |
抗工频电压干扰能力 | 10V（50Hz） |
测试电流波形 | 正弦波 |
测试电流频率 | 于40Hz至60Hz之间任意选择一个或两个频率点 |
最大输出电流 | 5A |
输出电流等级 | 1A、2A、3A、4A、5A |
最大输出电压 | 400V |
测量线要求 | 电流线铜芯截面积≥2.0mm2；电压线铜芯截面积≥1.5mm2 |
外形尺寸 | 460×380×320mm |
仪器重量 | 主机重量：约26kg，总重量：约33kg（含附件） |
数据存储 | 1000组， |
打印机 | 内置式，可在现场打印测试结果 |
计算机接口 | USB接口，数据上传功能 |
蓝牙通讯 | 支持安卓系统 |
耐 压 | AC 3700V/rms(电路与外壳之间) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
