ETCR3620便携式毫欧计
分类毫欧计/微欧计
主要功能
用于直流电阻测量
电阻测量范围：1mΩ～20.0kΩ
测量档位：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ
测试电流：1.2A MAX
存储功能：数据存储200组
可充电锂电池

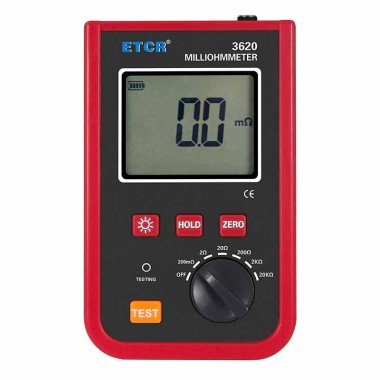

ETCR3620便携式毫欧计
产品简介
ETCR3620便携式毫欧计又称直流低电阻计、直流电阻测试仪，欧姆计，主要用于测量电缆的导线电阻，开关、接插件、继电器的接触电阻，线圈、电动机、变压器绕组的直流低电阻，金属铆接件金属构件之间，地网地极连接导体间的联接电阻。仪表广泛应用于工矿企业、建筑监测监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等
ETCR3620便携式毫欧计由主机、测试线组成。仪表采用微处理机技术，精密四线法测试，准确度高，采用双臂电桥法测量技术，无需校验线阻。电阻测量档位：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ，最大测试电流：1.2A。采用大容量锂电池，存储功能，仪表操作简易，携带方便。
产品特点
1、便携式结构设计，携带方便，操作简单。
2、精密四线法测试，准确度高，最小分辨率：0.1mΩ。
3、采用双臂电桥法测量技术，无需校验线阻。
4、存储功能：数据存储200组。
5、可充电锂电池
技术参数
1、量程及准确度
档位 | 精度 | 分辨率 | 最大测试电流 |
200mΩ | ±0.1%FS±15dgt | 0.1mΩ | 1.2A |
2Ω | 1mΩ | 510mA | |
20Ω | 0.01Ω | 210mA | |
200Ω | 0.1Ω | 210mA | |
2kΩ | 1Ω | 21mA | |
20kΩ | 10Ω | 2.1mA |
2、技术规格
电源 | DC 7.4V 2600mAh锂电池 |
显示模式 | 显示域：58.5mm×46mm |
测试电流 | ≤1.2A |
检测方式 | 精密四线法，2路A/D同时检测 |
电阻量程 | 1mΩ～20.0kΩ |
测量档位 | 6档：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ |
测试接口 | C1电流正、C2电流负、P1电压正、P2电压负 |
测量时间 | 2秒/次 |
数据存储 | 有，掉电或更换电池不会丢失数据（200组） |
测试指示 | 测试过程中蓝色TESTING灯闪烁 |
测 试 线 | 2组：红黑各1组，线长0.8m |
背光功能 | 有，适合昏暗场所 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
低电压指示 | 当显示低电符号时，提醒及时充电。 |
主机尺寸 | 159mm×100mm×66mm |
质量 | 仪表：约460g（含电池）；总质量：约640g（含附件） |
线路电压 | 应避免（线路不可带电测量，可能损坏仪器) |
耐压 | AC 3700V/rms(外壳与螺钉之间) |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
