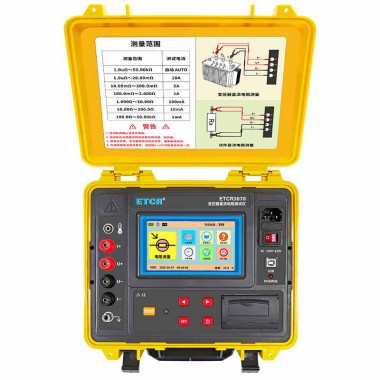

ETCR3670变压器直流电阻测试仪
分类变压器直流电阻测试仪
主要功能
用于变压器绕阻的直流电阻测量
电阻量程：200.0uΩ～50.00kΩ
测试电流档位：AUTO、10A、5A、1A、100mA、10mA、1mA
输出电压：24V MAX
电源：AC 220V、内置锂电池
75℃温度折算电阻计算功能
报警功能：可设置电阻报警阈值
存储功能;数据存储600组
内置打印机
蓝牙通讯功能
USB通讯接口
ETCR3670变压器直流电阻测试仪
产品简介
ETCR3670变压器直流电阻测试仪用于快速测量各种变压器绕组直流电阻。变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
ETCR3670变压器直流电阻测试仪由主机、测试线、温度传感器、USB通讯线等组成，仪表采用微处理机技术，精密四线法测试，准确可靠。仪表有AC220V及大容量锂电池两种供电模式，自动测量及手动测量两种测量模式，仪表具有75℃温度折算电阻计算功能，根据试品的温度、材质进行补偿折算。仪表采用5寸全彩高清触摸屏，带背光调节功能，强光下清晰可见。仪表外壳采用防水保护箱，防撞、防摔、防水坚固安全耐用，仪表带有内置打印机、蓝牙通讯，USB接口。仪表还有自动放电功能，告警功能、时钟功能、自动关机功能等。是快速测量变压器直流电阻的理想仪表。
产品特点
1、仪表有两种供电模式，AC 220V及内置大容量锂电池，满足用户在各种场合使用的要求。
2、两种测量模式，自动测量模式：可根据负载自动选择测试电流。手动测量模式：有7档测试电流3、测试电流档位：AUTO、10A、5A、1A、100mA、10mA、1mA。
4、最大输出电压24V，最大测试电流10A，测试速度快，特别适用于变压器测量。
5、具有放电功能，测试后自动放电，放电指示清晰，避免误操作。
6、具有75℃折算电阻功能，对试品的温度材质进行补偿折算。
7、报警功能，可设置电阻报警阈值。
8、存储功能;数据存储600组。
9、5寸触摸彩屏。
10、内置打印机。
11、蓝牙通讯。
12、USB通讯接口。
技术参数
电源 | AC 220V |
内置锂电池 | DC 22.2V 5200mAh |
显示模式 | 5寸真彩液晶触摸屏，分辨率480×854 |
背光调节 | 滑条拖动调节亮度 |
测量范围 | 1.0uΩ～50.00kΩ |
测量电流与精度 | 200.0uΩ～50.00KΩ 自动AUTO |
200.0uΩ～20.00mΩ 10A 0.2%FS | |
10.00mΩ～200.0mΩ 5A 0.5%FS | |
100.0mΩ～2.000Ω 1A 1%FS | |
1.00Ω～20.00Ω >100mA恒压法 1%FS | |
10.0Ω～200.0Ω >10mA恒压法 1%FS | |
100Ω～50.00kΩ >1mA 恒压法 1%FS | |
最高分辨率 | 0.1uΩ |
测试电流档位 | 自动AUTO、10A、5A、1A、100mA、10mA、1mA |
输出电压 | 24V MAX |
测试方式 | 精密四线法，2路A/D同时检测 |
测试模式 | 自动、手动 |
导线长度测试 | L：≤9999m |
标准导线长度 | 标准导线长度设置范围：1m～200m |
温度测量范围 | -55℃～125℃ |
温度测量精度 | ±0.5℃ |
测量时间 | 采样AD速率 1秒/次 |
告警设置 | 告警临界值设置范围：1mΩ～2500Ω，0Ω不启动告警功能 |
告警提示 | 测试值超过告警设定值时，蜂鸣器响声告警提示 |
溢出显示 | 超量程溢出功能：数字999999超限显示 |
充电指示 | 充电时充电器上的指示灯亮红色，充满后亮绿色 |
低电压指示 | 当电池电压低于DC 22.2V时，电池电量符号显示红色，提醒仪表需及时充电 |
数据存储 | 600组(掉电或更换电池不会丢失数据) |
数据保持 | 每次测试完后自动保持显示所测结果 |
USB通信接口 | 通过上位机软件可以上传存储数据 |
时钟功能 | 24小时制，显示时、分、秒 |
折算电阻计算 | 根据被测试品温度、材质进行折算。 |
放电功能 | 测试后自动放电，放电指示清晰，避免误操作 |
自动关机 | 设置自动关机后，无操作15分钟后自动关机 |
主机尺寸 | 280mm×260mm×160mm |
质量 | 仪表：约3250g(含电池);总质量:约6.4kg(含附件) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
