ETCR3700等电位联结电阻测试仪
分类等电位联接电阻测试仪
主要功能
用于测量金属构件之间、地网地极间连接导体的等电位联接电阻
电阻量程：1mΩ～30.0kΩ
电阻测量档位：0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ
测试电流：2A MAX
报警功能：可设置电阻报警阈值
存储功能：存储数据400组
USB通讯接口
可充电锂电池

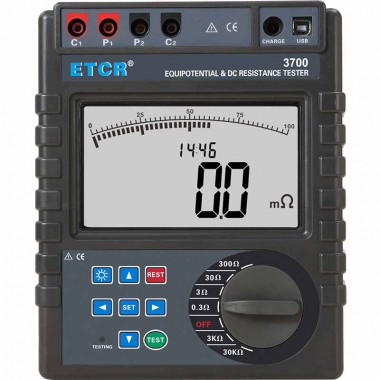

ETCR3700等电位联结电阻测试仪
产品简介
ETCR3700等电位联结电阻测试仪又称直流低电阻测试仪，用于检测建筑物中(避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、门窗、阳台、厨房等对象)的金属构件之间等电位联结电阻，也可以测量断路器、开关、插座触点的接触电阻以及各种线圈电阻、分流器电阻、车船飞机的金属铆接电阻、电焊接点的电阻、蓄电池并联连接电阻、配电盘母线及导线接点电阻等。仪表配有大容量可充电锂电池组，特别适合在户外工地使用。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。
ETCR3700等电位联结电阻测试仪由主机、监控软件、测试线、充电器、USB通讯线等组成。仪表采用精密四线法测试，准确可靠还具有告警功能、时钟功能、测试导线长度的功能，主机超大LCD显示，带背光，棒图指示，一目了然，同时能存储400组数据。监控软件具有历史数据读取、查阅、保存、报表、打印等功能。
产品特点
1、采用精密四线法测量，测试更准确。
2、电阻测量档位：6档，0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ。
3、报警功能：可设置电阻报警阈值。
4、时钟功能。
5、存储功能：存储数据400组。
6、USB通讯接口。
技术参数
1、量程及准确度
档 位 | 量 程 | 精 度 | 分 辨 率 |
0.3Ω | 1mΩ～300mΩ | ±1%rdg±10dgt | 0.1mΩ |
3Ω | 300mΩ～3000mΩ | ±1%rdg±5dgt | 1mΩ |
30Ω | 3.000Ω～30.00Ω | 0.01Ω | |
300Ω | 30.0Ω～300.0Ω | 0.1Ω | |
3kΩ | 300Ω～3000Ω | 1Ω | |
30kΩ | 3.00kΩ～30.00kΩ | 0.01kΩ |
2．一般规格
电源 | DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V |
显示模式 | LCD；尺寸：128mm×75mm |
测试电流 | 2A MAX |
检测方式 | 精密四线法，2路A/D同时检测 |
量程 | 1mΩ～30.00kΩ |
导线长度测试 | L：≤999999m |
标准导线长度 | 标准导线长度设置范围：1m～30m |
测试接口 | C1电流正、C2电流负、P1电压正、P2电压负 |
测量时间 | 2秒/次 |
数据存储 | 400组(掉电或更换电池不会丢失数据) |
告警设置 | 告警临界值设置范围：1Ω～30Ω，00Ω不启动告警功能，每次开机不启动告警功能 |
测试指示 | 测试值超过告警设定值时，“嘟--嘟--嘟--”告警提示 |
告警提示 | 测试过程中蓝色TESTING灯闪烁 |
充电指示 | 充电时充电器上的指示灯亮红色，充满后亮绿色 |
数据保持 | 每次测试完后自动保持显示所测结果 |
时钟功能 | 24小时制，显示时、分 |
测 试 线 | 4条：红黑各2条，每条线长5m |
背光功能 | 可控灰白屏背光，适合昏暗场所使用 |
线路电压 | 应避免线路带电测量 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
低电压指示 | 当电池电压降到DC 7.2V±0.1V时，电池电压低符号显示，提醒仪表需及时充电 |
USB通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
主机尺寸 | 280mm×260mm×160mm |
质量 | 2270g |
耐压 | AC 3700V/rms(外壳与螺钉之间) |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
