ETCR3740等电位联结电阻在线测试仪
分类等电位联接电阻在线监测
主要功能
用于在线测量金属构件之间的等电位联接电阻
电阻量程：1mΩ～1000Ω
电阻测量档位：1000mΩ、10Ω、100Ω、1000Ω
测试电流：1A MAX
报警功能：可设置报警阈值
通讯方式：RS485、4G

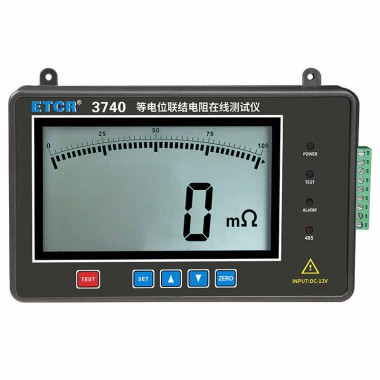

ETCR3740等电位联结电阻在线测试仪
产品简介
ETCR3740等电位联结电阻在线监测仪又称直流电阻在线测试仪，用于在线测量金属构件间，地网地极连接导体间的等电位联接电阻。仪表广泛应用于工矿企业、建筑监测监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。
ETCR3740等电位联结电阻在线监测仪采用微处理机技术，四线法测试，安全精密可靠，测试仪提供485通讯或4G通讯方式，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测。测试仪采用大屏LCD显示，可设置测试参数，在现场查看当前直流电阻值。仪表具有声光报警功能，可设置报警临界值。测试仪安装简单，结构紧凑，安全耐用。
产品特点
1、采用精密四线法测量，测试更准确。
2、电阻测量档位：1000mΩ、10Ω、100Ω、1000Ω。
3、提供RS485通讯或4G通讯方式，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测。
4、配置显示屏，可在现场观察当前直流电阻值。
5、可设置测试参数。
6、报警功能：可设置报警阈值。
技术参数
1、量程及准确度
档位 | 精度 | 分辨率 |
1000mΩ | ±2%±3dgt | 1mΩ |
10Ω | 0.01Ω | |
100Ω | 0.1Ω | |
1000Ω | 1Ω |
2、技术规格
电源 | DC 12V / 2A （外部提供） |
显示模式 | 128mm×75mm；显示域：124mm×67mm |
测试电流 | 1.2A MAX |
检测方式 | 精密四线法，2路A/D同时检测 |
电阻量程 | 1mΩ～1000Ω |
测试接口 | C1电流正、C2电流负、P1电压正、P2电压负 |
测量时间 | 30秒/次 |
数据存储 | 有，掉电或不会丢失数据（200组） |
告警设置 | 告警临界值设置范围：0Ω～999Ω，00Ω不启动告警功能 |
测试指示 | 测试过程中TESTING灯闪烁 |
通讯方式 | RS485通讯，4G通讯（选购） |
主机尺寸 | 高宽厚：190mm×117mm×54mm |
质量 | 检测仪：约450g |
线路电压 | 应避免（线路不可带电测量，可能损坏仪器) |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
耐压 | AC 3700V/rms(外壳与螺钉之间) |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
