ETCR1220台区识别仪

分类台区拓扑识别仪

主要功能
用于在线识别变压器和用户之间的归属关系，网络拓扑关系确定
测试距离：5km
识别周期：6s
谐波分析：2～34次
存储功能：数据存储9999组

ETCR1220台区识别仪

产品简介

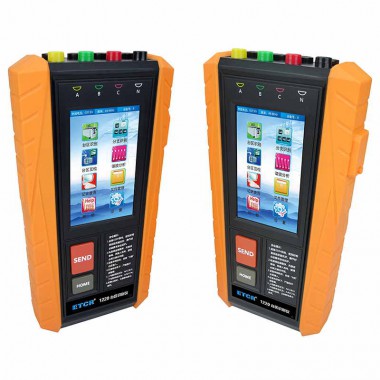

      ETCR1220台区识别仪又称台区拓扑识别仪、低压台区双向识别仪，用于在线识别变压器和用户之间的归属关系，网络拓扑关系确定。仪器采用工频载波调制技术进行台区识别，在相邻变压器共压、共地、共电缆沟以及通信基站影响的情况下可以准确的进行台区识别。识别仪由手持式主机及从机组成，主机与从机完全相同均可用于台区二次侧或被测点，双向识别台区。对于距离长、干扰严重等恶劣环境的线路，电力载波信号可能无法有效传输，即使这种情况ETCR1220台区识别仪也只需一次即可正确识别，准确无误。同时根据不同的台区编号可以一次识别多个相邻拓扑关系混乱的台区。
      ETCR1220台区识别仪采用高速A/D交流采样与高速DSP数字处理技术相结合，采用工频载波调制技术开发，为电网负荷普查、台区承包、用电稽查，生产调度提供了一种高效的必备工具，该产品完全满足台区识别、用户识别、相位和相序识别需求，与以往产品相比较，具有网络全覆盖、识别速度快、准确无误，操作简单、携带方便等优势。

产品特点

1、双向识别功能，主机与从机可互换。
2、最多同时安装多达16台主机，进行多台区识别。
3、分支识别，厘清台区拓扑关系，实现分支停电、局部线损核查等工作，是实现台区精细化管理的重要环节，最大支持24路分支测量。
4、台区互检，台区互检是检测各个相邻变压器之间是否存在串扰的问题，有些变压器之间可能由于工作疏忽的原因，导致两个变压器之间线路发生连接的情况，因此必须对各个变压器之间进行相互检测，以确保变压器之间的独立性。
5、谐波分析，可看34次谐波值。
6、记录查询，显示台区归属关系的记录。
