ETCR1400架空线路接地故障巡查仪

分类集成式架空线路接地故障巡查仪

主要功能
用于架空高压线路单相接地故障查巡，对接地故障点进行精确定位。准确查找架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障
输出电压：3000V/8000V
输出电流：≤50mA
接地故障电阻：≤150kΩ
线路电抗：≤30MΩ
输出频率：50Hz
无线通讯距离：50m
蓝牙通讯距离：40m
USB通信接口
可充电锂电池

ETCR1400架空线路接地故障巡查仪

产品简介

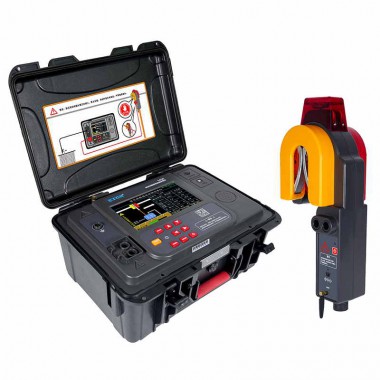

      ETCR1400架空线路接地故障巡查仪又称二分法架空线路接地故障查找仪、 架空线路单相接地故障定位仪、小电流接地故障定位仪、配网专用架空线路故障定位仪，仪器由主机、检测钳、测试线、接地针、绝缘杆及附件组成，主机与检测钳间采用无线通讯。主机采用7寸彩屏，故障指向清晰明了，测试结果一目了然，主机具有语音播报功能，语音提示线路故障方向，使得现场操作更加轻松。创新的检测钳集信号发射、采集于一体，钳形结构，体积小，重量轻，挂装方便，一次挂装即可完成线路故障查找，操作简易快速，极大减轻了测试的工作强度，提高工作效率。检测钳自带非接触验电器，能检验电缆线是否带电，并发出声光报警，确保操作人员和设备的安全。仪器还具有蓝牙通讯功能，USB通讯接口。
      ETCR1400架空线路接地故障巡查仪，可进行多条线路的接地故障定位。在架空线路停运后，从线路一端开始逐段测试，由检测钳向线路施加低频高压信号并检测左右两侧电流，通过分析左右侧脉冲电流及阻抗，在主机上显示接地故障点的方向（黄色方向或红色方向）。检测钳有对应的黄色端和红色端，沿着故障点指示的方向逐段测试，在故障点前，测试结果显示故障点在其后方，在故障点后，检测结果显示故障点在其前方，从而逐段逼近故障点，确定故障位置。

产品特点

1、创新的检测钳集信号发射、采集于一体，钳形结构，挂接方便，一次挂装即可完成线路故障测试，无需分两处进行输出信号和采集信号操作，也无需断开PT，测试便捷快速，减少了作业人员劳动强度，提高工作效率。
2、检测钳带有非接触验电器，被测线路如带电发出灯光报警，同时主机会播报语音提示，确保操作人员和设备的安全。
3、可检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性多种故障。
4、特别适合有电缆分支的故障线路。
5、输出电压有8000V及3000V两档选择，满足用户不同需求。
6、短路检测能力强，可检测接地电阻为0Ω的直接短路故障。
7、检测速度快，挂接后数秒钟即可得到测试结果。
8、7寸彩屏故障指向清晰明了。
9、语音播报功能，提示故障方向。
10、蓝牙通讯功能，通讯距离可达40m，下载APP后可在手机进行测试及查看测试结果，做手持接收器使用。
11、USB通讯接口。
12、可充电锂电池。
