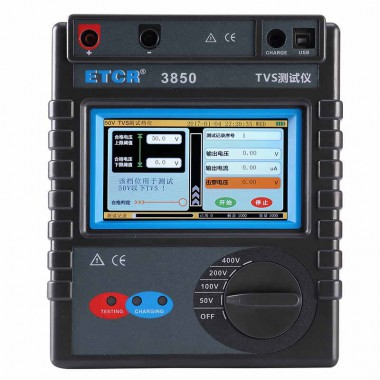

ETCR3850 TVS测试仪
分类防雷元件测试仪
主要功能
对单向和双向TVS管（瞬态抑制二极管）进行反向击穿电压测试
直流击穿电压测量范围：0V～400V
存储功能：数据存储4000组
可充电锂电池
ETCR3850 TVS测试仪
产品简介
ETCR 3850瞬态抑制二极管测试仪又称TVS测试仪，是专门针对TVS二极管性能指标测试而设计的，属工业级测试仪器。瞬态抑制二极管和传统的稳压二极管相比具有更快的响应速度等优点，在电路设计中应用颇为广泛，因此为了保证产品的性能，对出厂的每只二极管性能进行测试显得尤为重要，在瞬态抑制二极管的性能指标中，其中最重要的指标就是“反向击穿电压”，本款产品就是针对这一指标检测而设计的。
本产品相比传统的测量仪表，增加了LCD液晶显示功能，这样便于用户操作和测试结果显示。LCD液晶显示部分主要分为电压阈值输入、合格判定、测试结果显示、实时电压电流显示、测量记录使用情况、电池电量显示、测试记录显示及测试记录操作等几个部分组成；与其他测量仪表相比开机键和其他功能键的硬件设计也是不同的，该款仪表采用的是旋钮开关，这样相比传统的按键使用寿命更长使用更便捷；在电源方面该款产品采用可充电锂电池供电，便于携带，在没有电的地方工作只需要给其充满电即可，相比与传统的干电池供电，更持久、更环保。
ETCR3850该款产品的另一亮点是具有测试结果记录功能，每个档位可以存储1000条测试记录，用户可以对测试结果进行查看和操作，同时可以使用本公司配备的上位机软件进行测试记录查看和操作，为用户提供了测试记录导出功能，用户可以把测试记录导出到EXCEL表格中，这样用户可以对测试数据进行查看、对比和分析。
产品特点
1、TVS测试仪，采用触摸彩屏，具有电压阈值输入、合格判定、测试结果显示、实时电压电流显示、测量记录使用情况、电池电量显示、测试记录显示及测试记录操作。
2、检测TVS管“反向击穿电压”，保证产品的性能。
3、具有合格范围设定，合格判断模式。
4、采用5寸触摸彩屏，中文界面。
5、存储功能：数据存储4000组。
6、USB通讯接口。
7、可充电锂电池。
技术参数
1、量程及测量精度
测试功能 | 量 程 | 精 度 | 分辨率 |
电压测试（DC） | 0V～50V | ±5%FS | 0.01V |
50V～100V | |||
100V～200V | |||
200V～400V |
2、其它技术参数
电源 | 可充锂电池：7.4V、2600mAh |
显示方式 | 5寸彩色触摸屏 |
电压量程 | 0V～400V |
数据存储 | 每个档位存储1000条测试记录 |
测试记录查询 | 支持测试记录查询及操作 |
短路保护 | 当仪表输出端短路时自动停止输出，保护自身和工作人员的安全。 |
LCD显示内容 | 显示实时电压、电流数据，测试完成后显示测试结果，对测量记录、电池电量等信息均有显示。 |
CHARGE灯 | 充电指示灯，充电时亮红灯，充满时亮绿灯 |
工作指示灯 | 当用户点击屏幕开始按钮时，仪表开始输出电压，同时蓝色指示灯亮起，测试完成后该灯熄灭。 |
通讯方式 | USB通讯接口 |
主机尺寸 | 215mm×178mm×83mm |
质量 | 主机：约964g；总质量：约2.09kg（含附件） |
工作温湿度 | -20℃～40℃； 80%Rh以下 |
存放温湿度 | -20℃～60℃； 70%Rh以下 |
