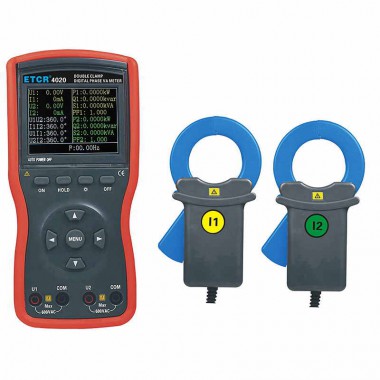

ETCR4020大口径双钳数字相位伏安表
分类双钳相位伏安表
主要功能
用于测量单相交流电相位、电流、电压、漏电流、相序、频率、有功功率、无功功率、视在功率、功率因数等电力参数
钳口尺寸：35mm×40mm
电压量程：AC 0V～600V
电流量程：AC 0mA～600A
相位量程：0°～360°
频率量程：45.00Hz～65.00Hz
有功功率：0.0W～360kW
功率因数：-1～+1
存储功能：数据存储1200组
USB通信接口
ETCR4020大口径双钳数字相位伏安表
产品简介
ETCR4020大口径双钳数字相位伏安表又称单相相位伏安表、数字相位伏安表、伏安相位仪、相位测量仪，用于测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数等，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表。尤其适用于电能计费系统及继电保护系统，其供电营销部门的电能计量、用电检查、电力稽查，生技部门的装表接电 、继电保护、差动检测、启动试验、变电检修，或电力实训、技能比武等。
ETCR4020大口径双钳数字相位伏安表采用2.8寸TFT彩色液晶屏，所有参数同屏显示，一目了然。是对机械旋钮式相位伏安表的全面升级，减少了操作的繁琐性，降低了误操作的可能性，测试精度高、使用方便。仪表配有的防振防滑高绝缘护套，USB通讯接口，可存储1200组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，读取、保存、报表、打印历史数据等。
产品特点
1、采用大口径电流钳，适合粗大导线及大电流的场合测试。
2、采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，安全可靠。
3、尖小形钳口适合于排线密集的场所。
4、测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。
5、存储功能，数据存储1200组。
6、USB通信接口。
技术参数
1、量程与误差
类别 | 量程 | 分辨率 | 基本误差 |
电压 | AC 0.00V～600V | 0.01V | ±(0.5%量程) |
电流 | AC 0mA～600A | 1mA | ±(0.5%量程) |
相位 | 0.0°～360° | 0.1° | ±1° |
有功功率P | 0.0W～360kW | 0.1W | ±(1.0%量程) |
无功功率Q | 0.0Var～360kVar | 0.1Var | ±(1.0%量程) |
视在功率S | 0.0VA～360kVA | 0.1VA | ±(1.0%量程) |
功率因数PF | -1～+1 | 0.001 | ±0.03 |
频 率F | 45Hz～65Hz | 0.01Hz | ±(1.0%量程) |
2、技术规格
电源 | DC9V 碱性干电池(1.5V AA×6) |
显示模式 | 2.8寸TFT彩色液晶屏,显示域58mm×44mm |
量程 | 电压：AC 0.00V～600V |
电流：AC 0mA～600A | |
相位：0.0°～360.0° | |
频率：45.00Hz～65.00Hz | |
有功功率：0.0W～360kW | |
无功功率：0.0Var～360kVar | |
视在功率：0.0VA～360kVA | |
功率因数：-1～+1 | |
钳口尺寸 | 35mm×40mm |
数据存储 | 1200组 |
通信接口 | USB通讯接口，所存数据上传电脑，便于分析管理数据 |
功耗 | 开启背光灯最大耗电135mA；关闭背光灯仪表耗电90mA |
检测速率 | 约2秒/次 |
数据保持 | 测试中按HOLD键保持数据，“HD”符号显示 |
自动关机 | 无操作约15分钟后，仪表自动关机，以降低电池消耗 |
背光功能 | 有，适合昏暗场所及夜间使用；无操作五分钟后关闭背光 |
电压检测 | 当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
仪表尺寸 | 长宽厚：196mm×92mm×54mm |
仪表质量 | 主机：约557g(含电池)；总质量：约2.05kg（含附件） |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝缘 | 仪表线路与护套外壳之间≥100MΩ |
结构 | 双重绝缘，带绝缘防振护套 |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
