ETCR4480无线三相相位伏安表

分类无线三相相位伏安表

主要功能
在变电站内不同位置无线同步测量电流、电压、相位、频率、功率、谐波等电力参数，无线PT核相，负荷测试、三相不平衡度测试
钳口尺寸：Φ8mm
电压量程：AC 0.00V～700V
电流量程：AC 0.0mA～20.0A
相位量程：0.0°～360.0°
频率量程：45.00Hz～65.00Hz
有功功率：0.0W～14kW
功率因数：-1.000～1.000
电流矢量和：0mA～60.0A
谐波：2～21次
PT二次导纳：1.0mS～100mS
CT二次阻抗：0.1Ω～50Ω
存储功能：数据存储1000组
USB通信接口
蓝牙通讯
可充电锂电池

ETCR4480无线三相相位伏安表

产品简介

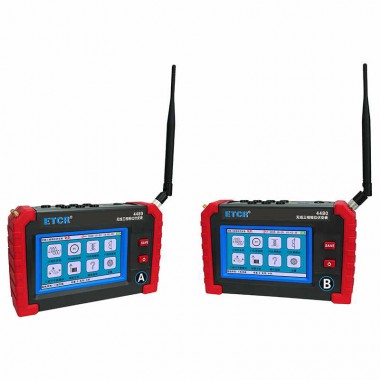

      ETCR4480无线三相相位伏安表又称三相电力参数测试仪、CT负荷测试仪、PT负荷测试仪，用于变电站内不同位置的三相电力参数测量、PT无线核相、PT负荷测试、CT负荷测试、三相不平衡度测试、谐波分析等。仪表由2台手持终端、6个电流钳、2组电压测试线等组成，2台手持终端具有无线通讯及GPS通讯，可互设为主机或从机，实现同步测量变电站内不同位置之间电流、电压、相位等参数。
      单台手持终端使用时，作为三相相位伏安表使用，可以测量电流、电压、相位、功率、频率、功率因素、三相不平衡度等参数及谐波分析，并且能够实时显示三相电压和三相电流的矢量图。作为负荷测试仪使用时，可以测量PT侧的电压、电流、电导、电纳、频率，CT侧的电压、电流、电阻、电抗、频率等参数。
      两台手持终端同时使用时，通过无线通讯及GPS卫星授时技术，可以在变电站的不同位置同步测量六路电压幅值，相位等参数。可以进行无线PT核相。两台仪器在同时开机的情况下，能够实现联动设置接线类型、通信信道、主从机切换、时间设置等。
      四台手持终端同时使用时，可将其中一台设置为主机，另三台设置为从机，特别适合多点同步测量，现场应用灵活，测试更加便捷。
      ETCR4480无线三相相位伏安表采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷，准确可靠，仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB接口数据上传导出等功能。仪表具有支持安卓系统的蓝牙通讯，可在手机进行测试或查看测试记录。本仪器采用专用计量芯片，具备非常高的电参数测量精度，能够实时显示待测参数的变化，同时具备一键保存数据的功能。产品操作简单、使用方便、测量快速、稳定、结果可靠，是电力系统电能计量和继电保护专业，进行二次回路现场检测的新一代仪表，也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。

产品特点

1、单机可作为三相伏安表、负荷测试仪、三相不平衡度测试及谐波分析使用；
2、双机可在变电站的不同位置进行无线核相及测试电流、电压、相位等参数；
3、四机同时使用时，可将一台设置为主机，另三台设置为从机，特别适合多点同步测量。
4、仪器采用GPS卫星授时同步技术，保证PT核相的准确。
5、测量人员只需进行接线操作，仪器自动测量，实时更新数据，便于现场分析。
6、仪器采用完全隔离技术，避免安全事故的发生。
7、5寸触摸彩屏、中文界面、功能直达、操作简单。
8、蓝牙通讯功能。
9、USB通信接口。
10、可充电锂电池。

技术参数

1、量程与基本误差

2、一般规格
