TCR4500无线PT二次压降负荷测试仪

分类PT二次压降负荷测试仪

主要功能
用于在变电站测试电能计量装置电压互感器(PT)的二次回路压降,以及PT核相、PT负荷测试、CT负荷测试、三相电力参数、谐波分析等
钳口尺寸:Φ8mm
电压量程:AC 0.00V~700V
电流量程:AC 0.0mA~20.0A
相位量程:0.0°~360.0°
频率量程:45.00Hz~65.00Hz
有功功率:0.0W~14kW
功率因数:-1.000~1.000
电流矢量和:0mA~60.0A
谐波:2~21次
比差f: 0.001~99.9
角差δ:0.001~999.9
PT二次导纳:1.0mS~100mS
CT二次阻抗:0.1Ω~50Ω
存储功能:数据存储1000组
USB通信接口
蓝牙通讯
可充电锂电池



ETCR4500无线PT二次压降负荷测试仪

产品简介

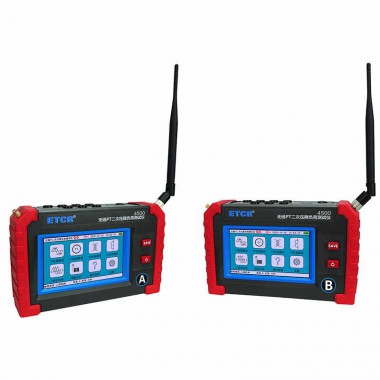

      ETCR4500无线PT压降负荷测试仪又称PT核相仪、PT负荷测试仪、PT比差测试仪,用于现场在线测试电能计量装置电压互感器(以下简称 PT)的二次回路压降,以及PT核相、PT负荷测试、CT负荷测试、三相伏安表、谐波分析等。仪表由2台手持终端、6个电流钳、2组电压测试线等组成,2台手持终端具有无线通讯及GPS通讯,可互设为主机或从机,实现同步测量变电站内不同位置之间电流、电压、相位等参数。
      单台手持终端使用时,作为三相相位伏安表使用,可以测量电流、电压、相位、功率、频率、功率因素等参数及谐波分析,并且能够实时显示三相电压和三相电流的矢量图。作为负荷测试仪使用时,可以测量PT侧的电压、电流、电导、电纳、频率,CT侧的电压、电流、电阻、电抗、频率等参数。
      两台手持终端同时使用时,不分主机从机。通过无线通讯及GPS卫星授时技术,可以在变电站的不同位置同步测量六路电压幅值,相位等参数,可以测量单相或者三相电压互感器二次侧压降以及二次引起的误差,并且实时计算出比差、相位差以及从主压差。可以进行无线PT核相。两台仪器在同时开机的情况下,能够实现联动设置接线类型、通信信道、主从机切换、时间设置等。
      四台手持终端同时使用时,可将其中一台设置为主机,另三台设置为从机,特别适合多点同步测试,现场应用灵活,测试更加便捷。
      ETCR4500无线PT压降负荷测试仪采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷,准确可靠,仪表采用大容量可充电锂电池、具有数据存储、USB接口数据上传导出等功能,仪表具有支持安卓系统的蓝牙通讯,可在手机进行测试或查看测试记录。本仪器采用专用计量芯片,具备非常高的电参数测量精度,能够实时显示待测参数的变化,同时具备一键保存数据的功能。产品操作简单、使用方便、测量快速、稳定、结果可靠,是电力系统电能计量和继电保护专业,进行二次回路现场检测的新一代仪表,也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。

产品特点

1、单机可作为三相伏安表、负荷测试仪、谐波分析使用。
2、双机可在变电站的不同位置无线同步测试电流、电压、相位等参数;用于测试PT二次侧线路压降,计算出PT的压降误差和计量误差。可以用于PT无线核相。
3、四机同时使用时,可将一台设置为主机,另三台设置为从机,特别适合多点同步测试,使用灵活方便。
4、仪器采用GPS卫星授时同步技术,保证PT二次压降同步测量及PT核相的准确。
5、测量人员只需进行接线操作,仪器自动测量,实时更新数据,便于现场分析。
6、仪器采用完全隔离技术,避免安全事故的发生。
7、5寸触摸彩屏、中文界面、功能直达、操作简单。
8、蓝牙通讯功能。
9、USB通信接口。
10、可充电锂电池。

技术参数

1、量程与基本误差

测量类型

测量范围

精度

分辨率

电压

2V~100V

±0.3%Fs

0.0001V

100V~700V

0.0001V

电流

0.001A~A

±(0.3%FS+0.2%rdg)

0.0001A

1A~10A

0.0001A

10A~20A

0.0001A

谐波

2~21次

-

-

相位

0°~360°

±1°

0.1°

频率

45Hz~65Hz

±0.03Hz

0.0001Hz

功率(包括有功、无功、视在功率)

0.002W~1000W

±0.3%Fs

0.0001W

1000W~10000W

0.0001W

10000W~14000W

0.0001W

功率因数

-1.000~1.000

±0.03

0.001

比差f

0.001~99.9

±(X*1%+Y*1%)

0.001%

角差δ

0.001~999.9

±(X*1%+Y*1%)

0.001′

PT二次导纳

1.0mS~100mS

±0.5%Fs

0.0001mS

CT二次阻抗

0.1Ω~50Ω

±0.5%Fs

0.0001Ω

2、一般规格

电源

DC 7.4V 5200mAH可充电锂电池

显示模式

5寸触摸彩屏

LCD尺寸

108mm×65mm

功能选项

触摸屏选择

电压量程

0V~700V

电流量程

0.1mA~20A

相位量程

0°~360°

频率量程

45Hz~65Hz

功率量程

0W~14000W

功率因数

-1.000~1.000

谐波

2~21次

比差f

0.001~99.9

角差δ

0.001~999.9

PT二次导纳

1.0mS~100mS

CT二次阻抗

0.1Ω~50Ω

卫星授时精度

1us

卫星守时精度

50us(断线60分钟以内)

无线通讯方式

无线LORA(230MHz)

无线通讯距离

1000m(在空旷场所)

主机尺寸

210mm×129mm×68mm

质量

主机:约870g;整机:约5800g(含包装箱附件)

钳口尺寸

Φ8mm

数据存储

三相伏安测试1000组,负荷测试1000组。

数据查阅

数据上传

USB接口,测试记录数据上传计算机,可导出为Excel格式。

电池电压

电池电量指示显示,电池电压低于10%时提醒及时充电

自动关机

开机后15分钟无操作自动关机,关机前提醒关机

工作时间

充满电时,持续工作时间12小时

功耗

待机(背光为50):320mA;工作(背光为50):420mA

工作条件

温度:-20 ~ 50℃,相对湿度:0 ~ 95%HR无冷凝

存储条件

温度:-30 ~ 60℃,相对湿度:0 ~ 75%HR
