ETCR1050无线高压相序测试仪
分类高压相序测试仪
主要功能
用于500kV以下电力高压线路相序检测、相位测试、频率测试、核相及验电
核相电压：10V～500kV
核相距离：200m
相位量程：0°～360°
频率量程：45.0Hz～65.0Hz
存储功能：数据存储200组
语音播报功能
USB通讯接口
可充电锂电池
ETCR1050无线高压相序测试仪
产品简介
ETCR1050无线高压相序测试仪又称高压检相器，核相仪既可以在高压线路，也可以在高压开关柜（中置柜、环网柜等）进行相序测试，实现从10V～500kV电压等级自动核相、相位测试、频率测试、相序判断、验电及电压等级显示等功能。当线路电压超过110kV，必须使用非接触测试，测试时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成相序测试与核相，无需直接接触高压导线，安全快速。

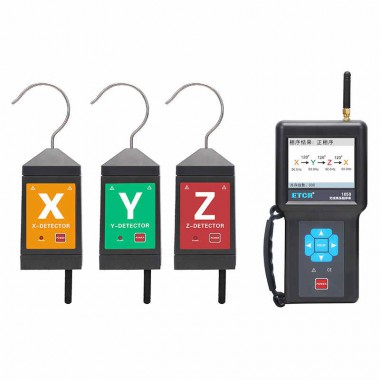

ETCR1050无线高压相序测试仪由主机、3个探测器、伸缩绝缘杆、数据上传软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果，向量图指示、相位指示清晰直观，具有“X信号正常、Y信号正常、Z信号正常、正相序、反相序、同相、异相”等语音提示功能，使测试更简单轻松。仪表有USB通信接口，存储数据可上传电脑进行历史数据读取、查阅、保存、打印。
产品特点
1、采用无线传输技术、核相距离200米，核相准确操作便捷。
2、语音提示：“X信号正常、Y信号正常、Z信号正常、正相序、逆相序”。
3、采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，向量图指示、相位指示清晰直观。
4、仪表还具有验电及电压等级显示功能。
5、存储功能，数据存储200组。
6、USB通讯接口。
7、可充电锂电池
技术参数
电源 | 主 机：3.7V,2600mAh充电锂电池 |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
核相方式 | 接触式核相：≤110kV线路时 |
核相电压 | AC 10V～500kV |
核相距离 | 200m |
通讯距离 | 130m（主机与检测仪通讯距离） |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量程 | 测试相位：0°～360° |
测试频率：45.0Hz～65.0Hz | |
精度 | 相位：≤±8° |
频率：≤±2Hz | |
分辩率 | 相位：1° 频率：0.1Hz |
发射频率 | 433MHz |
相位指示 | 向量图及数字同时显示 |
电源指示 | 探测器具有绿色电源指示灯 |
验电指示 | “嘟--嘟--嘟”蜂鸣声 |
电压等级显示范围 | 0.4kV～110kV |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电或更换电池不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
伸缩绝缘杆长度 | 约4300mm |
仪器尺寸 | 主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
仪表质量 | 主机：约380g(含电池)；探测器：约156g×3个(含电池)；总质量：约8kg（含附件） |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms |
外界干扰 | 无特强电磁场；无433MHz同频干扰 |
防护等级 | IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 | |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
