ETCR1500B卫星授时远程高压核相仪
分类卫星授时远程高压核相仪
主要功能
用于500kV以下电力线路、高压开关柜或变电所远程核相、相位测试、频率测试、相序判断及验电
核相电压：10V～500kV
远程核相距离：500km
普通核相距离：200m
相位量程：0°～360°
频率量程：45.0Hz～65.0Hz
存储功能：数据存储200组
语音播报功能
USB通讯接口
可充电锂电池
ETCR1500B卫星授时远程高压核相仪
产品简介
ETCR1500B卫星授时远程高压核相仪同时具备超远距离核相和普通近距离核相功能，采用卫星精准授时技术，实现远距离核相、近距离普通核相、地下室核相、矿井下核相，授时精度小于20nS，实现联合授时，确保核相精准。普通核相距离200m（在空旷场所），卫星核相距离500km。本核相仪既可以在高压线路，也可以在高压开关柜（中置柜、环网柜等）进行核相，实现从10V～500kV电压等级自动核相、相位测试、频率测试、相序判断、验电及电压等级显示等功能。当线路电压超过110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

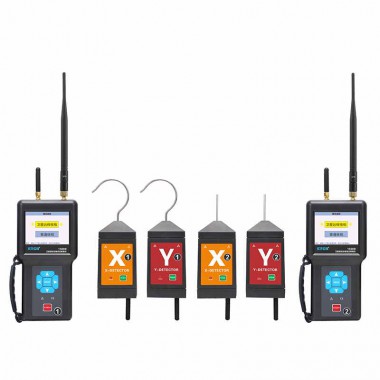

ETCR1500B远程高压核相仪由2个主机、4个探测器、伸缩绝缘杆、监测软件等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果，向量图指示、相位指示清晰直观；具有“X信号正常、Y信号正常、同相、异相”语音提示功能，使测试更简单轻松。
产品特点
1、两种核相模式：卫星远程核相模式、近距离普通核相模式。
2、语音播报功能，语音提示：“X信号正常、Y信号正常、Z信号正常、正相序、逆相序”。
3、采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，向量图指示、相位指示清晰直观。
4、仪表具有验电及电压等级显示功能。
5、存储功能，数据存储200组。
6、USB通讯接口。
7、可充电锂电池
技术参数
电源 | 主 机：3.7V,2600mAh充电锂电池 |
LCD尺寸 | 3.5寸真彩屏；显示域：71mm×53mm |
核相模式 | 卫星远程核相模式、近距离普通核相模式 |
核相方式 | 接触式核相：≤110kV线路时 |
核相电压 | AC 10V～500kV |
卫星核相距离 | 500km |
普通核相距离 | 200m |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量程 | 测试相位：0°～360° |
测试频率：45.0Hz～65.0Hz | |
精度 | 相位：≤±10° |
频率：≤±2Hz | |
分辩率 | 相位：1° 频率：0.1Hz |
验电指示 | “嘟--嘟--嘟”蜂鸣声 |
电压等级显示范围 | 0.4kV～110kV |
卫星授时精度 | 小于20nS |
搜星指示 | 搜索卫星时动态显示“----”符号 |
搜星时间 | 首次搜星时间约2分钟，搜星成功后第二次开机搜星时间约15秒，后续热启动约1秒。 |
无卫星持续时间 | 搜星成功后，到无卫星信号尝试继续核相，可持续1小时，完全满足地下室核相、电房室内核相等 |
自动切换 | 根据卫星信号强弱，自动切换卫星接收核相与授时核相，无需选择卫星模式还是授时模式。 |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电不会丢失数据) |
自动关机 | 普通核相模式开机约15分钟无操作自动关机 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪器尺寸 | 主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
仪表质量 | 主机：约550g×2个(含电池)；探测器：约156g×4个（含电池）；总质量：约15.63kg（含附件） |
伸缩绝缘杆长度 | 约4300mm |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms |
外界干扰 | 无特强电磁场；无433MHz同频干扰 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
