ETCR1560A多功能卫星远程无线核相仪
分类多功能无线核相仪
主要功能
用于高压线路、中置柜、环网柜等场所的远程核相及近距离核相、相位测试、相序判断及验电等
高压线路核相电压：AC 10V～500kV
高压线路卫星核相距离：5000m
高压线路普通核相距离：200m
环网柜核相电压：AC 1V～600V
环网柜卫星核相距离：5000m
环网柜普通核相距离：30m
中置柜核相电压：AC 10kV～35kV
中置柜核相距离：20m
相位量程：0°～360°
频率量程：45.0Hz～65.0Hz
存储功能：数据存储140组
语音播报功能
USB通讯接口
可充电锂电池
ETCR1560A多功能卫星远程无线核相仪
产品简介
ETCR1560A多功能卫星远程无线核相仪用于高压线路、中置柜、环网柜等场所的远程核相及近距离核相、相位测试、相序判断及验电等，仪表具有远距离卫星授时核相和普通近距离核相功能, 配备专用的高压线路、中置柜、环网柜核相探测器，完全实现从1V～500kV电压自动核相，操作简易，省时快捷。
仪表采用卫星精准授时技术，实现远距离核相、近距离普通、地下室核相、矿井下核相，授时精度小于20nS，实现联合授时，确保核相精准。当线路电压等级超过110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。

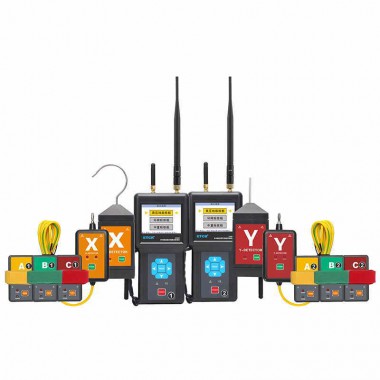

ETCR1560A多功能卫星远程无线核相仪由主机、高压线路探测器、中置柜探测器、环网柜探测器、伸缩绝缘杆、监测软件等组成。卫星远程核相时需使用2台主机，近距离核相时使用1台主机。主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。存储功能，可存储数据140组，USB通信接口，存储数据上传电脑可进行历史数据读取、查阅、保存、打印等。
产品特点
1、功能完善的核相仪，两种核相模式：卫星远程核相模式、近距离普通核相模式，可应用于各种场合的核相测试。
2、配置3款核相探测器，应对各种核相场合得心应手。
3、语音播报功能，语音提示：“X信号正常、Y信号正常、Z信号正常、正相序、逆相序”。
4、采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，向量图指示、相位指示清晰直观。
5、仪表具有验电及电压等级显示功能。
6、存储功能，数据存储140组。
7、USB通讯接口。
8、可充电锂电池。
技术参数
1、高压线路核相技术参数
探测器电源 | 3.7V,1000mAh充电锂电池 |
核相方式 | 接触式核相：≤110kV线路时 |
核相电压 | AC 10V～500kV |
卫星核相距离 | 5000m |
普通核相距离 | 200m |
探测器尺寸 | 130mm×65mm×45mm |
探测器重量 | 约156g×2个（含电池） |
绝缘杆长度 | 约4300mm |
2、环网柜核相技术参数
探测器电源 | 3.7V,1000mAh充电锂电池 |
核相方式 | 接触式核相 |
核相电压 | AC 1V～600V |
卫星核相距离 | 5000m |
普通核相距离 | 30m |
探测器尺寸 | 120mm×54mm×30mm |
探测器重量 | 约123g×2个（含电池） |
3、中置柜核相技术参数
探测器电源 | 3.7V,1000mAh充电锂电池 |
核相方式 | 非接触式核相 |
核相电压 | AC 10kV～35kV |
核相距离 | 20m |
探测器尺寸 | 80mm×46mm×26mm |
探测器重量 | 约71g×6个（含电池） |
4、其它技术参数
主机电源 | 3.7V,2600mAh充电锂电池 |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量程 | 测试相位：0°～360° |
测试频率：45.0Hz～65.0Hz | |
精度 | 相位：≤±8° |
频率：≤±2Hz | |
分辩率 | 相位：1°频率：0.1Hz |
发射频率 | 433MHz |
相位指示 | 向量图及数字同时显示 |
电源指示 | 探测器具有绿色电源指示灯 |
验电指示 | “嘟--嘟--嘟”蜂鸣声 |
电压等级显示范围 | 0.4kV～110kV |
显示速率 | 2次/秒 |
卫星授时精度 | 小于20nS |
搜星指示 | 搜索卫星时动态显示“----”符号 |
搜星时间 | 首次搜星时间约2分钟，搜星成功后第二次开机搜星时间约15秒，后续热启动约1秒。 |
无卫星持续时间 | 搜星成功后，到无卫星信号尝试继续核相，可持续1小时，完全满足地下室核相、电房室内核相等 |
数据存储 | 可存储140组。 |
自动关机 | 近距离核相模式开机约15分钟 ；卫星远程核相模式开机约45分钟 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
主机尺寸 | 195mm×100mm×45mm |
主机重量 | 约550g×2个（含电池） |
仪表质量 | 约7.67kg（含附件） |
仪表箱尺寸 | 1060mm×300mm×100mm |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms |
外界干扰 | 无特强电磁场；无433MHz 同频干扰 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
