ETCR8300F三通道柔性线圈电流记录仪
分类三路电流监控记录仪
主要功能
1～3路交流电流、大电流测量；在线监测记录，故障查找，线路检修
钳口尺寸：35mm×40mm
电流测试：量程0mA～500A
存储功能：数据存储20万组
下载速度：60kB / Min
记录时间：7天
USB通信接口

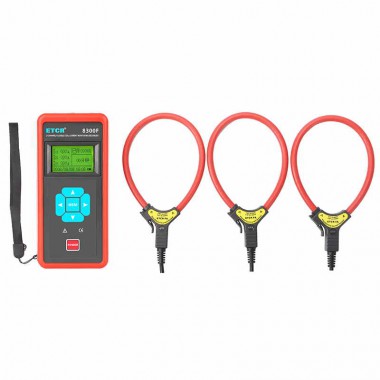

ETCR8300F三通道柔性线圈电流记录仪
产品简介
ETCR8300F三通道柔性线圈电流记录仪又称电流在线记录仪、多通道电流记录仪，用于现场在线同时监测、记录1～3路交流电流，故障查找，线路检修。由主机、柔性电流钳、充电器、数据上传软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、大型异形导线、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。
ETCR8300F三通道柔性线圈电流记录仪主机采用蓝屏LCD显示，三通道同屏显示，一目了然，有中文操作界面和英文操作界面两款选择，适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池，续航最多可以持续记录7天。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储20万组数据，具有自动存储间隔时间设定功能，记录周期从1秒～99分钟内设置。配有USB通信接口数据上传软件具有历史数据读取、查阅、保存、报表等功能。
产品特点
1、柔性线圈无任何裸露金属导体，非接触测量，安全可靠。体积小、重量轻、柔软灵活，适合狭窄环境和排线密集的场所，以及测量尺寸很大或形状不规则的导体电流。用户可根据需求定制线圈长度。
2、主机可配置1至3个电流钳，用户根据需求选型。
3、可设置记录间隔时间。
4、存储功能，20万组数据超大存储空间。
5、可充电锂电池，节电模式下连续工作约7天，更换电池不会丢失数据。
6、USB通信接口
技术参数
1、柔性电流钳尺寸
柔性电流钳内径 | 线圈长度 | 线圈质量 | 线圈直径 |
Φ50mm | 160mm | 约93g | φ7.5mm |
Φ100mm | 320mm | 约103g | φ7.5mm |
Φ150mm | 480mm | 约113g | φ7.5mm |
Φ200mm | 640mm | 约123g | φ7.5mm |
Φ300mm | 950mm | 约145g | φ7.5mm |
Φ500mm | 1580mm | 约183g | φ7.5mm |
Φ1000mm | 3150mm | 约303g | φ7.5mm |
Φ1500mm | 4720mm | 约403g | φ7.5mm |
2、技术参数
电源 | 3.7V可充电锂电池（充满电约4.2V） |
显示模式 | LCD：128dots×64dots |
LCD尺寸 | 显示域：44mm×27mm |
柔性电流钳数量 | 1～3个（选型） |
测试方式 | 柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流。 |
量程 | AC 0.00A～20.00kA |
分辨率 | AC 10mA |
精度 | ±2%rdg±5dgt(导线处于柔性线圈中心位置，23℃±2℃) |
被测电流频率 | 50Hz～60Hz |
主机尺寸 | 宽高厚78mm×165mm×42mm |
质 量 | 接收器：约293g(含电池) |
线圈内径 | 按客户要求订制 |
线圈直径 | φ7.5mm(非常适合于狭窄环境和排线密集的场所等) |
位置误差 | 被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。 |
采样速率 | 2次/秒 |
数据存储 | 20万组（掉电或更换电池不会丢失数据）1组数据为同时记录1～3路电流钳的数据。 |
记录周期 | 1秒～99分钟内设定记录间隔时间，0秒为不自动存储 |
记录时间 | 1秒间隔，可连续记录48小时 |
10秒间隔，可连续记录120小时 | |
1分钟间隔，可连续记录168小时 | |
下载速度 | 60kB / Min |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
电池电压 | 使用3.7V可充电锂电池，三格电量显示，电量为零格时表示电池电压低，请及时充电 |
通讯接口 | USB |
额定电流 | 节电模式下6mA，最大35mA |
线路电压 | AC600V以下线路测试 |
绝缘强度 | AC 2kV/rms(螺钉与外壳之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT VI(1000V) IEC61326(EMC标准) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
