ETCR5500换相开关式三相不平衡治理装置

分类换相开关式三相不平衡治理装置

主要功能
这是一种实时、智能的自动负荷调控系统，对单相负荷进行有载换相调度，完美有效地解决低压配网三相不平衡问题
换相时间：0ms
额定电压：380V/220V
额定电流：120A
通讯方式：LORA、RS485、4G、蓝牙

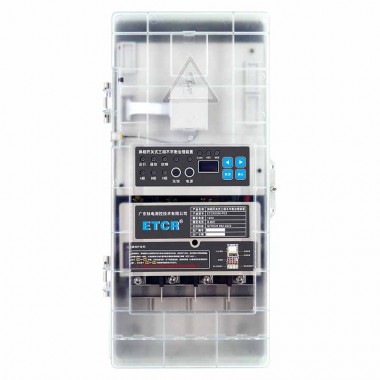

ETCR5500换相开关式三相不平衡治理装置

产品简介

      ETCR5500换相开关式三相不平衡治理装置又称智能负载调度系统、台区三相负荷不平衡治理装置，是一种实时、智能的自动负荷调控系统，对单相负荷进行有载换相调度，完美有效地解决低压配网三相不平衡问题。
ETCR5500换相开关式三相不平衡治理装置由主控器和换相开关组成。主控器采集台区实时负荷数据；分析各换相开关的负荷电压、电流；形成并发送指令到换相开关。换相开关接受主控器的指令并执行指令。主控器与换相开关之间通过LORA无线通信或RS485通讯。
      治理一个台区需根据台区变压器容量及不平衡的严重程度，配置一台主控器及若干台换相开关。换相开关接收主控器发出的指令将单相负荷在三相之间切换，切换过程不中断供电，不会影响用户用电。从而有效解决配网中三相负荷不平衡问题。

产品特点

1、独特的0毫秒无缝换相技术，带载换相不中断供电、无电压跌落、无涌流，对敏感性负荷无影响；相间互锁，无相间断路风险。换相时间0毫秒，换相时间精准可控。换相过程由电力电子器件完成，不产生电弧；换相结束后由永磁开关保持稳态，无损耗。
2、换相过程无涌流，换相平稳可靠。由于换相时间为0毫秒，换相过程仅在两相电压相等的时刻相位跳变120°，属于自然换相，因此无电压突变、无涌流。
3、精准定位换相开关，确保配网各支路逐段平衡。独有的逐段压降综合算法，精准判定线路最不平衡位置，优先调整与线路不平衡度极值处最近的换相开关，由此可确保线路每处的平衡度最优，确保全网逐段平衡。更加有效的降低中性线电流，提高末端供电电压。
4、对各类用电设备无不良影响。等电压0毫秒无缝换相技术，不会造成供电中断和电压暂降，完全不影响用户用电；对感性、容性、阻性负载均可稳定可靠换相。
5、功能灵活，参数化设计。可设置换相约束条件。按每个台区的具体情况对换相约束条件整定，如：负载率、不平衡度、中性线电流等。主控器具备多种通信方式，便于管理监控。主控器与换相开关采用Lora无线通信，还可通过RS485、GPRS等通信接口与其他设备和后台交换数据。台区管理分层，便于大规模部署。台区管理按归属地、台区号、设备号自上而下的体系管理，在大规模部署时清晰明了迅速定位。
6、节能降损。通过软、硬件技术的优化，具有优异的连续调控能力，不仅可以降低变压器损耗，更是可以将线路损耗降到最低。通过全时段将负荷调控换相，始终将中性线电流控制在最小，投运后降损增效效果显著。
7、换相寿命长：换相开关保证换相次数不小于20万次，当换相次数超过20万次后，换相开关将不再换相，将产品发回本公司更换部件后可再次投入使用。
8、换相开关具有自动旁路功能，当熔断器熔断造成工作相失电后，换相开关将自动将工作相旁路到有电相，旁路时间＜1秒。不会影响用户用电，减少用户投诉。
9、换相器具有负荷识别功能，主控器识别后端所接负荷，当负荷功率因数过低或负荷潮流走向为负或负荷电流畸变率超过阈值时，禁止换相保护装置正常运行。
10、相序检查功能，换相器具备相序检查功能，当主控器与换相器相序不匹配时禁止换相，确保治理效果。
11、数据采集功能，主控器具有采集线路三相相电压、电流、三相电流不平衡度、三相有功功率、无功功率、功率因数、频率等数据。换相器具有采集线路三相相电压、负荷电压、负荷电流、负荷有功功率、无功功率、功率因数、频率、电流畸变率等数据。

技术参数
