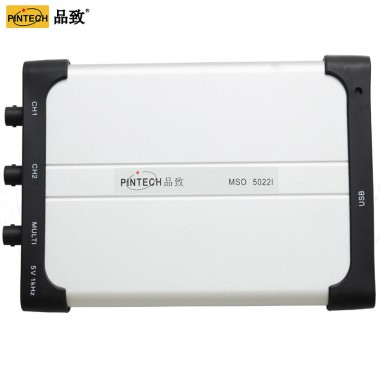

25MHz 双通道 PC示波器 MSO5022I
PC示波器MSO5022I 双通道超薄设计，厚度仅普通示波器一半，方便携带 25MHz带宽，100MSa/s实时采样率 存储深度5K 友好的人机互动画面；FFT，X-Y，波形同屏显示 多种触发模式：边沿、视频、斜率、脉宽、交替 国内首创USB隔离功能，有效保护电脑，减小信号干扰，满足CATII标准 支持SCPI通信功能、labview 通信功能 USB 供电
品牌PINTECH品致
型号MSO5022I
产品型号 | MSO 5022I | ||
带宽 | DC-25MHz | ||
通道 | 2通道 + 多功能接口 | ||
实时采样率 | 100MSa/s | ||
上升时间（BNC上典型的） | ≤14 ns | ||
时基范围 | 5ns/div～100s/div，按 1～2～5 进制方式步进 | ||
采样方式 | 普通采样、峰值检测、平均值 | ||
存储深度 | 5K | ||
工作温度 | 0~40℃ | ||
工作湿度 | 0~90%RH | ||
| 输入耦合 | 直流、交流、接地 | ||
输入阻抗 | 1MΩ±2%，与10pF±5pF 并联 | ||
时基精度 | ±100ppm | ||
时间间隔（△T） 测量精确度 | 单次：±(1采样间隔时间+100ppm×读数+0.6ns)， >16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns) | ||
垂直灵敏度 | 5mV/div～5V/div | ||
垂直分辨率 | 8比特分辨率（两个通道同时采样） | ||
最大输入电压 | 400V峰值 (DC + AC 峰值) | ||
探头衰减系数 | 1X，10X，100X，1000X | ||
通道间的隔离度 | 50Hz: 100 : 1，10MHz: 40 : 1 | ||
波形内插 | Sin(x)/x | ||
位移范围 | ±10 格 | ||
单次带宽 | 满带宽 | ||
低频响应（交流耦合，-3Db） | ≥5Hz（在BNC 上） | ||
直流增益精确度 | ±3% | ||
触发类型 | 边沿触发，脉宽触发，视频触发，斜率触发，交替触发 | ||
触发电平范围 | 内部 | 距屏幕中心±5 格 | |
触发电平精确度 （典型的） 适用于上升和下降时间≥20ns的信号 | 内部 | ±0.3格 | |
释抑范围 | 100ns ～ 10s | ||
信号制式和行/场频率 （视频触发类型） | 支持标准的 NTSC、PAL 和 SECAM 广播制式 | ||
触发方式 | 自动、正常、单次 | ||
光标测量 | 光标间电压差(△V)、光标间时间差(△T) | ||
自动测量 | 峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B | ||
数学操作 | 加、减、乘、除、FFT | ||
李沙育图形 | 带宽 | 满带宽 | |
相位差 | ±3 degrees | ||
标准接口 | USB2.0（隔离） | ||
多功能接口（主要用于信号发生器输出） | 信号类型 | 同步输入、同步输出、通过/失败输出 | |
电平标准 | TTL | ||
电源 | ≤1.5W | ||
尺寸 | 170mm(长)×18mm（高）×120mm（宽） | ||
重量 | 约0.26 公斤（主机） | ||
