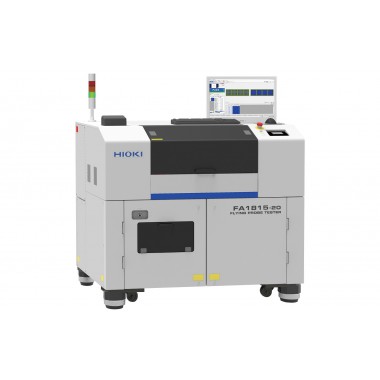

飞针测试机FA1815-20
以更高的效率和可靠性，推动基板制造迈向新的高度
实现了最快100 points/sec 的高速检测与探测精度的提高 10V的电压下，绝缘测试量程高达100GΩ
● 最快100 points/sec 的高速检测与与探测精度的提高
● 10 V 的电压下，绝缘测试量程高达100GΩ
● 检测探针卡基板的理想之选
■ 规格概要
| 手臂数 | 4（上面2，下面2） | |
|---|---|---|
| 可安装探针 | 1172系列，CP1072系列，CP1073系列 | |
| 测试步数 | 4,000,000步 | |
| 测试项目・测量范围 | 直流定电流导通测试 | 400.0 mΩ〜1.000 kΩ |
| 直流定电流电阻测试 | 40.00 μΩ〜400.0 kΩ | |
| 直流定电压电阻测试 | 4.000 Ω〜40.00 MΩ | |
| 绝缘电阻测试 | 1.000 kΩ〜100.0 GΩ | |
| 低电压绝缘电阻测试 | 1.000 MΩ〜 100.0 GΩ | |
| 交流定电压静电电容测试 | 100.0 fF〜10.00 μF | |
| 漏电流测试 | 1.000 μA〜100.0 mA | |
| 高电压电阻测试 | 1.000 kΩ〜100.0 GΩ | |
| 电容器绝缘测试 | 1.000 kΩ〜250.0 MΩ | |
| 开路测试 | 4.000 Ω〜4.000 MΩ | |
| 内埋元件基板测试 | 短路测试 | 400.0 mΩ ～ 40.00 kΩ |
| LSI 连接测试 | 0.000 V〜12.00 V | |
| 交流定电压电阻测试 | 10.00 Ω〜100.0 kΩ | |
| 交流定电压电容测试 | 10.00 pF〜100.0 μF | |
| 交流定电压电感测试 | 1.000 μH〜1.000 mH | |
| 判定范围 | -99.9%〜+999.9%, 或绝对值 | |
| 移动最小分辨率 | XYZ：0.1 μm | |
| 最小焊盘间距 | 上面：34 μm（使用CP1075-09时） 下面：44 μm（使用CP1075-09时） | |
| 最小焊盘尺寸 | 上面：4 μm（使用CP1075-09时） 下面：14 μm（使用CP1075-09时） | |
| 测试速度 | Max. 100 points/s (0.15 mm移动・4手臂同时探测, 电容法测试时) | |
| 可测试基板尺寸 | 板厚: 1〜12 mm, 尺寸: 50W × 50D〜340W × 340D mm | |
| 最大可测试区域 | 340W × 340D mm | |
| 基板固定 | 通用基板固定治具或者电容测试真空吸盘（选件） | |
| 所用空气 | 一次侧压力0.5MPa ～ 0.99MPa（干燥空气） 最大耗气量0.3L/min（ANR） | |
| 电源 | AC200 V, 220 V, 230 V, 240 V单相 (订货时指定) 50/60 Hz, 5 kVA | |
| 体积・重量 | 1355W × 1190H × 1265D mm (凸起部除外), 1100 kg±50 kg | |
