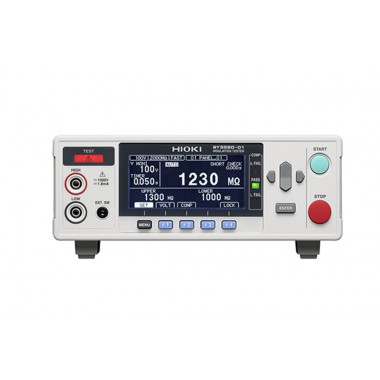

绝缘电阻测试仪 ST5520
实现了"高速"绝缘电阻检查
最快50ms高速判定 快速释放残留电压 测量电压25～1000V可任意选择 接触检查功能 短路检查功能
● 最快50ms的高速判断
● 快速释放残留电压
● 任意设置试验电压值（25～1000V（1V分辨率）设置）
● 接触检查功能（防止由于接触不良造成的误判断）
● 短路检查功能（防止不合格品流入市场）
基本参数
| 测试项目 | 绝缘电阻（直流电压施加方式） |
|---|---|
测试电压/测量量程 | 25 V ≦ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≦ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≦ V ≦ 1000 V (2.000/20.00/200.0/4000/9990 MΩ) |
| 基本精度 | ±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0～20 MΩ], 100 V ≦ V < 500 V [0～20 MΩ], 500 V ≦ V ≦ 1000 V [0～200 MΩ] |
| 测试速度 | FAST：30ms/次，SLOW：500ms/次（切换） |
| 显示屏 | LCD (寿命100,000小时),背光灯4阶段 |
| 存储功能 | 保存内容：额定测量电压、比较器上下限值、测试模式、判定时蜂鸣音、测试时间、响应时间、电阻量程、测量速度 |
| 测试模式 | 连续模式、PASS STOP模式、FAIL STOP模式、强制结束时判定模式（切换） |
| 比较设置 | UPPER_FAIL：测量值≧上限值 PASS： 上限值＞测量值＞下限值 LOWER_FAIL：测量值≦下限值 |
| 判定处理 | 蜂鸣音、PASS/U.FAIL/L.FAIL 的LED 灯亮，UL_FAIL时U.FAIL/L.FAIL同时灯亮，EXT. I/O 输出、通过RS-232C获取判定结果 |
| 试验时间计时器 | 0.045 s ～ 999.999 s（0.001 s 分辨率），从施加电压到判定合格与否的时间 |
| 响应时间计时器 | 试验开始后，禁止按照0.005 s ～ 999.999 s（0.001 s 分辨率）设置比较器判定动作的时间 |
| 模拟输出 | DC +4 V f.s. |
| 接口 | RS-232C（标配），外部I/O（外部控制器用输入，判定结果输出），BCD输出（仅限ST5520-01） |
| 电源 | AC100 V ～ 240 V，50/60Hz，最大25VA |
| 体积及重量 | 215W×80H×166Dmm，1.1kg |
| 附件 | 使用说明书×1、电源线×1、EXT.I/O连接器×1、连接器盖×1 |
