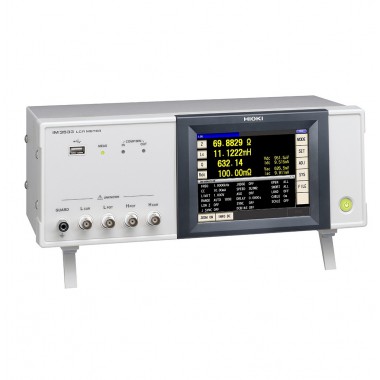

LCR测试仪IM3533
测量频率1mHz〜200kHz的LCR测试仪
应用覆盖线圈&变压器生产到研发等诸多领域
● 基本精度±0.05％，测量范围广(DC,40Hz～200kHz，5mV～5V，10μA～50mA)。
● 在例如C-D和ESR这样的混合测量条件下，不间断测试，速度是我司以往产品的10倍。
● 内置的低阻抗高精度模式可有效测量低感应或铝电解电容的等效串联电阻。
● (测量速度是以往产品3522-50的10倍，大大提高了反复性和稳定性)
● 专用模式，用于测量变压器线圈比率，互感系数和温度补偿DCR。
● 频率扫描测试(仅IM3533-01)
● 除标准0m/1m以外的2m/4m电缆设置。
● 内置比较器和BIN功能。
● 2ms的快速测试时间
基本参数
| IM3533 | IM3533-01 | |
|---|---|---|
| 测量模式 | LCR，变压器测试(N,M,△L)， 连续测试(LCR模式) | LCR，变压器测试(N,M,△L)， 分析仪(扫描测试)，连续测试(LCR/分析模式) |
| 测量参数 | Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T | |
| 测量量程 | 100mΩ～100MΩ,10个量程(所有参数根据Z定义) | |
| 可显示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [单位] ～9.999999G [单位]) 只有 Z和Y显示真有效值 θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%) | |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° | |
| 测量频率 | 1mHz ～200kHz (1mHz ～10Hz步进) | |
| 测量信号电平 | [输出阻抗] V模式，CV模式：5mV～5Vrms,1mVrms CC模式：10μA～50mArms,10μArms [低阻抗高精度模式] V模式，CV模式：5mV～2.5Vrms,1mVrms CC模式：10μA～100mArms,10μArms | |
| 输出阻抗 | 正常模式：100Ω,低阻抗高精度模式：25Ω | |
| 显示 | 5.7英寸触摸屏，彩色TFT，显示可设置ON/OFF | |
| 测量时间 | 2ms(1kHz,FAST,显示OFF，代表值) | |
| 功能 | DC偏压测量、直流电阻温度补偿 （标准温度换算显示）,比较器、BIN测量（分类功能）,面板读取/保存、存储功能 | |
| 接口 | EXT I/O(处理器)，USB通信(高速)，USB存储 选件：RS-232C,GP-IB,LAN任选一 | |
| 电源 | 100～240V AC，50/60Hz，最大50VA | |
| 尺寸及重量 | 330mm W×119mm H×168mm D, 3.1kg | |
| 附件 | 电源线×1，使用说明书×1，CD-R(包括PC指令和样本软件)×1 | |
