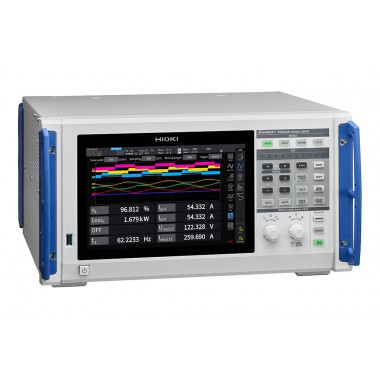

功率分析仪PW8001
提高功率转换效率的好帮手
正确评估使用GaN/SiC的逆变器、电机的功率转换效率
•准确评估功率转换效率的高级别测量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1
•通过优秀的抗干扰性和功率谱分析功能准确捕捉高频功率损耗，采样率18bit，抗干扰性（CMRR）110dB/100kHz*1
•使用最高精度测量时，数据能够保持1ms更新
•采用2种输入单元构建适合的测量系统
•通过光口实时同步两台主机。最多可测量16ch，对每个ch进行设定分析*2
•自动补偿电流传感器的相位特性
•同时分析4台电机（需选件）
•将测量数据整合到CAN网络（需选件）
•安全评估高压的直流线路
DC 1500 V CAT II/ DC 1000 V CAT III*3
基本参数（精度保证时间6个月，调整后精度保证时间6个月）
| 测量线路 | 单相2线, 单相3线, 三相3线, 三相4线 |
|---|---|
| 输入单元数 | 最大8个单元（单元可混搭） |
| 输入单元种类 | U7001 2.5 MS/s 输入单元 U7005 15 MS/s 输入单元 |
| 测量频率带宽 | U7001: DC, 0.1 Hz 〜1 MHz U7005: DC, 0.1 Hz 〜5 MHz |
| 采样性能 | U7001: 2.5 MHz, 16bit U7005: 15 MHz, 18bit |
| 数据更新率 | 1ms,10 ms, 50 ms, 200 ms |
| 功率精度（U7001） | 50 Hz/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range |
| 功率精度（U7005） | 50 Hz/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range |
| 测量量程 | 电压: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V 电流: (Probe1) 100 mA〜2 kA, (Probe2) 100 mA〜50 kA (量程配置根据所使用的电流传感器变化而变化，Probe2仅指U7001) |
| 测量项目 | 电压（U）, 电流（I）, 有功功率（P）, 视在功率（S）,无功功率（Q）, 功率因数（λ）, 相位角（φ）, 电压频率（fU）,电流频率（fI）, 功率（η）, 损耗（Loss）, 电压纹波率 （Urf）, 电流纹波率（Irf）, 电流累积（Ih）,功率积算（WP）,电压峰值（Upk）, 电流峰值（Ipk） 谐波测量：最大分析次数500次 波形记录：记录容量5MWord×（（电压/电流）×最多8通道+电机波形） 电机分析（选件）：电压、扭矩、转速、频率、转差率、电机功率 功率谱分析、IEC谐波、电压变动/闪变测量 |
| IEC测量模式 | 符合IEC61000-4-7:2002标准，没有数据遗漏 分析次数：谐波次数 0次～200次 ；间谐波次数 0.5次～200.5次 测量精度：在各频率设定的同步频率范围内，各单元的电压、电流、功率、相位测量精度加算±0.04% of range。 对于10 kHz以上，再加算±0.04% of range |
| 闪变测量 | 符合IEC 61000-4-15 Ed2.0:2010闪变模式Class F2 测量项目： 短时间闪变值（Pst）、短时间闪变最大值（PstMax）、长时间闪变值（Plt）、瞬间闪变最大值（PinstMax）、瞬间闪变最小值（PinstMin）、相对稳态电压变化（dc）、最大相对电压变化（dmax）、相对电压变化超过阈值的时间（Tmax） 测量范围：Pst, Plt 0.0001 P.U. ～ 6400 P.U. （对数分割为1400份） 测量精度：Pst：±5%（Pst=0.2～5）、dc、dmax：±4%（dmax=4%时） |
| 功能 | 运算功能（效率/损耗、用户自定义、Δ转换、电流传感器自动相位补偿） |
| 接口 | U盘, LAN, GP-IB, RS-232C, 外部控制, 光口, BNC同步, CAN/CAN FD |
| 电源 | AC 100 V〜240 V, 50 Hz/60 Hz, 230 VA |
| 体积及重量 | 约430 W × 221 H × 361 D mm, 约14kg |
| 附件 | 电源线×1, 使用上的注意事项×1 , 使用说明书×1, GENNECT One (PC应用软件) CD ×1, D-sub25针用的连接器×1 (仅限PW8001-02, -05, -12, -15) |
