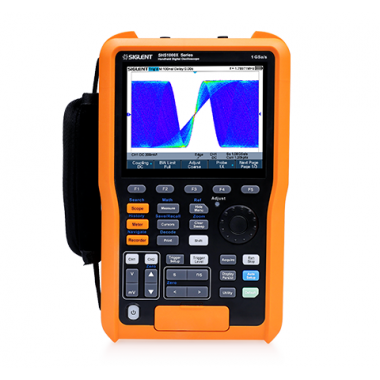

SHS1000X系列手持示波表
隔离电压等级 CAT II 1000 Vrms, CAT III 600 Vrms,
集示波器，万用表，波形记录仪，测量值记录仪，协议分析，FFT频谱分析仪于一体
带宽70 MHz、100 MHz、200 MHz，存储深度12 Mpts，采样率1 GSa/s
SPO数字荧光技术，波形刷新率10 万帧/秒（Sequence模式下可达40 万帧/秒）
重量仅为1.75 kg，标配便携式单肩包，能轻松装入多种探头以及配件
基于硬件实现的真有效值万用表
新款锂电池，容量6900 mAh，续航时间达到4 小时
防尘防水级别达到IP51 级
全隔离设计，达到CAT III 测量类别
IEC61010-2-030定义了测量类别，对测量仪器在工作电压之外承受短时的瞬态过压能力进行评级。SHS1000X可分别在CATII，CAT III 类别下分别进行最高1000 Vrms和600 Vrms的测试。
● CAT II：
用于测量通过标准插座直接连接到低压装置的电路，例如家用电器或者便携使用工具。
● CAT III:
用于安装在建筑物内的测量，例如接线盒、断路器、配电板和与固定安装在有永久连接的设备。
SHS1000X系列示波器的两个通道间,示波器通道, 万用表通道, USB接口间均隔离，即可以保护被测试设备安全，也能保护人员安全，数据安全。
标配多种解码功能
在汽车以及嵌入式行业中，串行协议总线是常常需要观测的内容。SHS1000X标配了IIC,SPI,UART,CAN,LIN五种串行协议触发及解码。由于其采用了独特的便携式设计，并搭配电池供电，使得其更能满足汽车、嵌入式行业要求在现场解码的测试需求。
IP51级防尘防水
全新升级的坚固外壳，搭配良好的密封设计，使SHS1000X具备在多尘，潮湿等恶劣环境下正常工作的能力。手感清晰的实体按键以及大拨盘即使带着手套，也能体会到满满的操作感。
基于硬件实现的真有效值万用表
万用表是现场测试中常用的仪表，SHS1000X系列集成了一个6000计数的万用表，支持直流电压电流、交流电压电流、电阻、电容，二极管、通断功能测量，并且能实现真有效值测量。大大提升了现场测试的效率。
规格参数
| SHS1072X | SHS1102X | SHS1202X | ||
| 带宽 | 70 MHz | 100 MHz | 200 MHz | |
| 最高实时采样率 | 单片1 GSa/s ADC芯片，通道交织时采样率1 GSa/s，通道全部开启时，每通道采样率500 MSa/s | |||
| 通道数 | 2示波器通道，1万用表接口 | |||
| 最大存储深度 | 通道交织模式12 Mpts/CH，非交织模式6 Mpts/CH | |||
| 最高波形捕获率 | 400,000 帧/秒 (Sequence 模式) | |||
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN） | |||
| 解码类型（标配） | IIC， SPI， UART， CAN， LIN | |||
| 记录仪 | 波形记录仪，最大记录采样率25 kSa/s，最小采样率1Sa/s | |||
| 测量值记录仪，最大记录间隔 10 分钟，最小记录间隔0.1 秒.最多可同时记录4 组 | ||||
| 接口 | USB Host， USB Device | |||
| 最大安全输入电压（示波器） | BNC 信号端到保护地之间 CAT III 600 Vrms，CAT II 1000 Vrms BNC 接地端到保护地之间 CAT III 600 Vrms，CAT II 1000 Vrms BNC 信号端到BNC接地端之间 CAT III 300 Vrms | |||
| 最大安全输入电压（万用表） | CAT III 600 Vrms， CAT II 1000 Vrms | |||
| 探头 | PB925 | PB925 | PB925 | |
| 显示屏 | 5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480 | |||
| 重量 | 净重1.75 kg，毛重3.5 kg | |||
| 分辨率 | 6000 Counts | |
| 直流电压测量 | 60 mV 600 mV-600 V 1000V | ±1%±15 digit ±1%±5 digit ±1.5%±5digit |
| 交流电压测量 | 60 mV 600 mV-600 V 750V | ±1%±15 digit ±1%±5 digit ±1.5%±5digit |
| 直流电流测量 | 60 mA-600 mA 6 A-10 A | ±4%±10digit ±5%±5 digit |
| 交流电流测量 | 60 mA-600 mA 6 A-10 A | ±4%±10digit ±5%±5 digit |
| 电容测量 | 40 nF 400 nF-400 μF | ±5%±50 digit ±5%±5 digit |
| 电阻测量 | 600 Ω-6 MΩ 60 MΩ | ±1%±5 digit ±4%±5 digit |
| 导通 | 电阻 < 50 Ω时，蜂鸣器鸣叫 | |
| 二极管测试 | 0-2 V | |
| 界面显示 | 5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480 |
| 供电方式 | 本机电池供电或外接直流适配器供电，内置可供电锂电池：6900 mAh 电池供电约4 小时外置适配器：100-240 V 50/60 Hz输入9 V、4 A输出 |
| 机身尺寸 | 276 mm * 168 mm * 68 mm |
| 配件 | 无源探头两根、电源线、直流适配器、万用表笔 |
