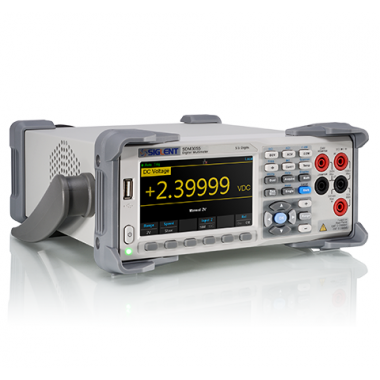

SDM3055/SDM3055-SC 5½位高精度台式万用表
主要特性
5½ 位读数分辨率（240,000 count）
真有效值交流电压和交流电流测量
配置接口：USB Device，USB Host，LAN，GPIB(选配)
设置和测量数据可通过 VXI11，USBTMC, U 盘导入或 者导出以方便用户修改，查看，备份
4.3 英寸真彩 TFT-LCD 大屏显示，分辨率 480*272
多功能测量，双显示功能
· 5½位读数分辨率
· 可测量ACV,ACI,DCV,DCI,电阻,电容,频率,周期,温度等多种参数
· 支持二极管测试，连通性测试
图形化和数据统计
根据缓存里的已采集数据以图形方式展示，更直观地观察测量值参数变化；根据已采集数据提供数据统计以便客户分析
· 支持条形图、趋势图、直方图显示
· 数据统计显示测试期间测量数据的最大值、最小值、平均值、偏差范围、标准差和样本数
· 采集到的数据可以存储到外部存储器，可长时间数据存储以及数据处理
扫描卡（仅SDM3055-SC支持）
16路通道数据采集（12个多功能通道+4个电流通道），结合精密的测量功能和灵活的信号连接功能，提供丰富的测试测量解决方案
· 通道间切换时间：180 ms
· 配合上位机分析软件 EasyDMM，实现数据记录，收集，监控等功能
· 支持主机显示测量通道趋势图运算功能
· 支持SCPI指令实现计算机控制自动化测试
规格参数
| 直流电压测量 | 200 mV ，2 V，20 V，200 V，1000 V |
| 直流电流测量 | 200 μA，2 mA，20 mA，200 mA，2A，10A |
| 交流电压测量 | True-RMS，200 mV，2 V，20 V，200 V，750 V |
| 交流电流测量 | True-RMS，20 mA，200 mA，2 A，10 A |
| 2、4线电阻测量 | 200 Ω，2 KΩ，20 KΩ，200 KΩ，2 MΩ，10 MΩ，100 MΩ |
| 电容测量 | 2 nF，20 nF，200 nF，2 μF，20 μF，200 μF，1000 μF |
| 连通性测试 | 量程固定在2 kΩ |
| 二极管测试 | 0~4 V 阈值可调 |
| 频率测试 | 20 Hz~1 MHz |
| 周期测试 | 1 μs~0.05 s |
| 温度测量 | 支持热电偶，热电阻温度传感器 |
| 数学运算功能 | 最大值、最小值、平均值、标准差、相对测量、条形表，直方图，趋势图，dB/dBm，限值等 |
| 显示 | 4.3 英寸真彩 TFT-LCD 大屏显示，分辨率 480*272 |
| 读数分辨率 | 真正的5½ 位读数分辨率（240,000 count） |
| 总容量 | 1 Gb Nand Flash |
| 标配接口 | USB Device，USB Host，LAN |
| 选配接口 | USB-GPIB |
| 扫描卡SC1016 | SDM3055：无 SDM3055-SC：有 |
| 最大输入交流电压 | 125 Vrms 或 175 V 峰峰值，频率 100 kHz，0.3 A 开关电流 ,125 VAC( 触点阻性负载 ) |
| 电耐久性 | ＞ 100000 次，在 1 A 30 VDC 条件下 ＞ 100000 次，0.3 A 125 VDC 条件下 |
| 触点电阻 | 75 mΩ（在 6 VDC, 1 A 时阻值最大） |
| 最大切换电压 | 250 VAC，220 VDC |
| 最大切换功率 | 62.5 VA / 30 W |
| 绝缘电阻 | 大于 1 G ohm （500VDC） |
| 最快切换时间 | 180 ms （通道 → 通道） |
| 连接线类型 | 压扣式接线端，#24 AWG 型号连接线 |
