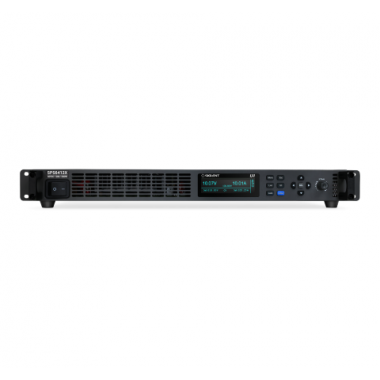

SPS6000X 系列宽范围可编程直流开关电源
主要特性
额定输出功率:1500W
定功率输出,满足电压、电流宽范围输出
CV,CC 优先模式选择,更好地保护待测物
快速输出响应时间<5ms
配置 USB,LAN 标准通信接口,选配 USB-GPIB 模块
44mm 高度(1U)标准机架尺寸外形,3.12英寸OLED显示屏

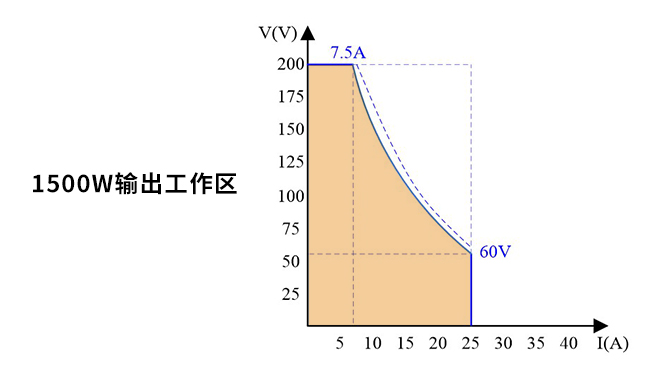

宽范围输入输出
在限定输出功率条件下,电压电流量程自动切换,能在一台电源上实现多种电压和电流的组合输出。如右图所示,两台传统的矩形输出电源才能实现和电压电流输出组合,而一台即可满足,并且还可多实现弧线区域的参数输出。对比传统的矩形输出范围,电源提供了更宽的电压电流输出范围,极大的提高了电源的利用率。

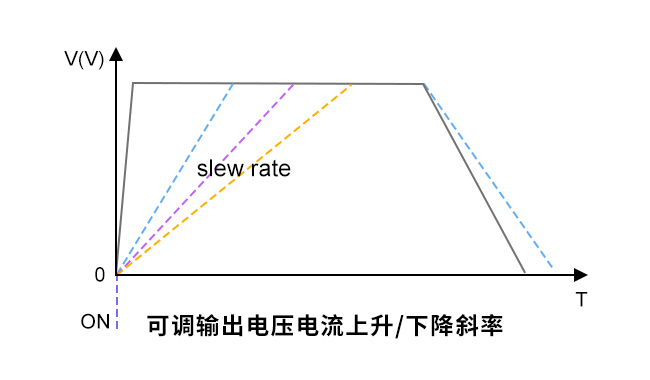

输出电压、电流上升/下降斜率可调
SPS6000X 电源支持自定义设置电压/ 电流的上升/ 下降斜率,可以在电压/电流变化过程中验证待测物的性能。电压的上升下降斜率范围为0.001~4V/ms,电流的上升下降斜率范围为0.001~2.4A/ms。此功能在特殊应用场合可有效避免浪涌电流对DUT的破坏,比如像电容器强电流吸收器件的测试。降低浪涌电流对被测负载的危害。
高效便捷的远程控制
SPS6000X具备USB,LAN通信接口,并可选配USB-GPIB模块。通过内嵌的Web Server功能,无需安装繁杂的驱动软件和上位机软件即可通过浏览器对仪器进行远程控制,可更方便地满足高压、高温等特殊环境的应用需求。
用户还可将多种类型的文件保存至内外部存储器中,在需要时进行读取调用,这都源自于SPS6000X现代化的设计语言,让电源产品实用性达到新高度。
多重保护功能
CV/CC 优先模式:有效限制了浪涌电流和过冲电压的发生。
自带泄放电路:当关闭电源断开负载时,泄放电路将对输出滤波电容中的电量泄放掉。如果没有泄放电路,输出电容会保持带电状态,可能造成危险,泄放电路也可以用来调整电压下降斜率。
多种策略保护模式:电源的保护功能包括:过流保护(OCP)、过压保护(OVP)、过温度保护(OTP)。进入限功率保护(LPP),系统将启动限功率模式,最大输出功率为额定功率的102%左右。
规格参数
额定输出电压 | 200V/100V/40V |
额定输出电流 | 25A/50A/120A |
额定输出功率 | 1500W |
功率比 | 3.33/3.2(SPS6412X) |
分辨率 | 10mV/10mA |
电源调整率 | SPS6225X:40mV(恒负载,90 ~ 132Vac 或 176 ~ 265Vac) SPS6150X、SPS6412X:5mV(恒负载 ,90 ~ 132Vac 或 176 ~ 265Vac) |
负载调整率 | SPS6225X:100mV(从空载到满载,恒定输入电压) SPS6150X、SPS6412X:50mV(从空载到满载,恒定输入电压) |
纹波和噪声 | SPS6225XSPS6150XSPS6412Xp-p220 mV120 mV120 mVr.m.s39 mV30 mV16 mV |
电压设置精度 | 0.1%±10mV |
电压回读精度 | 0.1%±20mV |
电源调整率 | SPS6225X:40mA(恒负载,90 ~ 132Vac 或 170 ~ 265Vac) SPS6150X:30 mA(恒负载,90 ~ 132Vac 或 170 ~ 265Vac) SPS6412X:50 mA(恒负载 ,90 ~ 132Vac 或 170 ~ 265Vac) |
负载调整率 | SPS6225X:40mA(从空载到满载,恒定输入电压) SPS6150X、SPS6412X:50mA(从空载到满载,恒定输入电压) |
纹波r.m.s | SPS6225XSPS6150XSPS6412X30mA40mA50mA |
电流设定精度 | 0.2%±30mA |
电流回读精度 | 0.2%±40mA |
