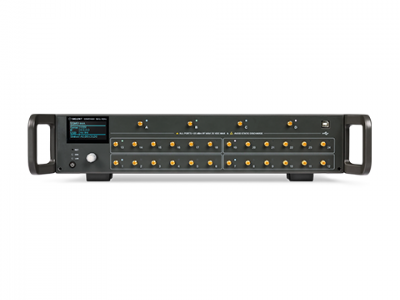

鼎阳 SSM5000A系列开关矩阵

SSM5000A系列开关矩阵

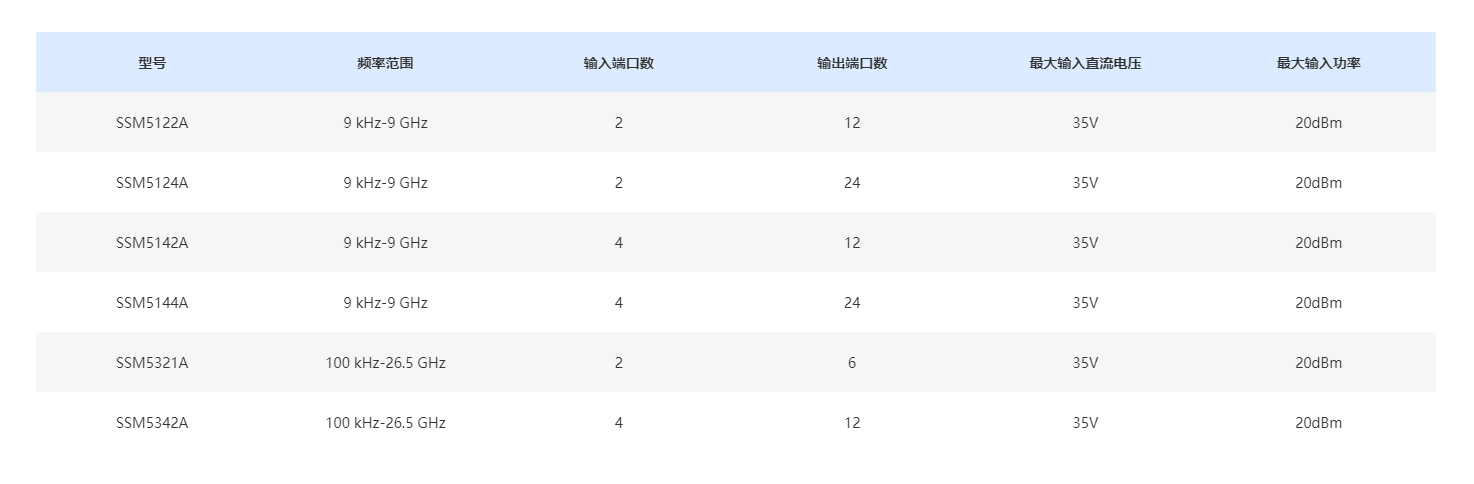

主要特征

• 频率范围高达26.5 GHz

• 最大输入端口数：4

• 最大输出端口数：24

• 支持简化的多端口校准算法

• 支持USB，LAN，Direct Control通信方式

网络分析仪测试端口扩展

使用开关矩阵对网络分析仪的测试端口进行扩展，对多个器件的S参数进行测量，依据具体的测试需求可以将矩阵开关扩展成24个单端口，12个全2端口，8个全3端口，6个全4端口，4个全6端口，3个全8端口，2个全12端口，1个全24端口等。如图显示的是扩展成4个全6端口的情况，通过软件即可实现对DUT1，DUT2，DUT3，DUT4 四个器件进行测试，大大提高测试效率。

信号源和频谱仪测试端口扩展

使用开关矩阵搭配信号源和频谱仪，将信号源和频谱仪扩展到24个端口，可以用来对多个DUT进行发射和接收指标测试。当测试发射指标时，通过软件依次将开关切换到24个端口，此时即完成了对信号源的扩展；当测试接收指标时，同样可以通过软件依次将开关切换到24个端口，完成对频谱仪的扩展；通过引入矩阵开关可以大大减少对信号源和频谱仪的数量要求，节约成本，提高测试效率。

轻松实现多端口测试需求

频率高达26.5 GHz的开关矩阵SSM5000A系列专为多端口矢量网络分析仪测量、信号源和频谱仪等设备的测试端口数扩展而设计，可以与鼎阳产品系列结合使用。通过开关矩阵上的Direct Control接口可进一步扩展测试端口的数量，支持简化的多端口校准算法，可大大提高校准的效率，除支持SIGLENT仪器仪表外，也支持其它主流的仪器仪表产品，适配19英寸标准机箱，可广泛应用在天线，5G器件模块等多端口测试环境上。
