鼎阳 SNA6000A系列矢量网络分析仪

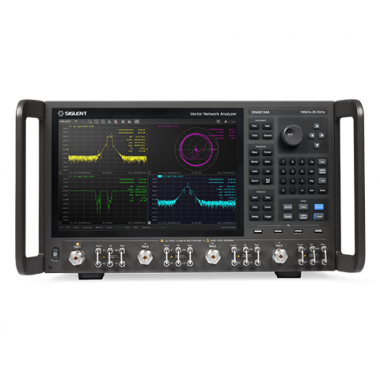

SNA6000A系列矢量网络分析仪

主要特性

• 频率范围：100 kHz~26.5 GHz

• 动态范围：135 dB

• 中频带宽范围：1 Hz~10 MHz

• 输出功率设置范围：-55 dBm ~ +10 dBm

• 支持4端口S参数测量、差分（平衡）测量、时域分析、标量混频器测量等等

• 可选配电子校准件、开关矩阵、机械开关

全新架构，更高精度

SNA6000A矢量网络分析仪采用了全新的内部架构，具备更加强大的数据处理能力，响应速度更快，能轻松实现4端口S参数测量，差分（平衡）测量，时域测量、带宽、Q值等一键测量。并且其动态范围高达135dB，有着极低的相位噪声，可以帮助工程师在苛刻的测试场景下仍获得准确可靠的测试结果。


开关矩阵-轻松实现多端口器件测试需求

开关矩阵能让多端口器件测试的连线变得简单，并且也是自动测试系统的重要组成部分，起着控制信号流向的作用。鼎阳科技SSM5000A系列射频开关矩阵，频率范围9kHz~26.5GHz，适配鼎阳科技所有矢网产品，单台可将输出端口扩展至24个，还可继续叠加。与传统测量方式相比，使用射频开关矩阵测量速度大大提升，可以帮助工程师轻松实现矢量网络分析仪和多端口被测物的连接与测试，也极大的适配了生产线使用场景。

混频器测量

混频器是微波毫米波系统的重要部件，其特性的好坏直接影响设备或仪器的性能。在混频器研发生产的各个阶段，都需要对其性能指标进行测量。
传统的矢量网络分析仪只有双端口，内置1个信号源，需要利用外部信号源提供本振信号才能测量混频器，不仅操作繁琐，测量速度慢且误差很大。而鼎阳SNA6000A系列矢量网络分析仪拥有4个端口，内置两个独立信号源，无需外部信号源和控制器即可直接测量混频器的变频损耗。

脉冲测量功能

增强时域分析功能TDR

SNA6000A 支持高级时域分析功能（TDR），可精确测量传输线的特征阻抗，并帮助定位断点或短路点的具体位置。此外，SNA6000A的 TDR 功能还可通过内部仿真生成眼图，无需额外的码型发生器，即可高效完成波形一致性测试。利用眼图功能可以更直观地分析信号传输中的噪声、抖动、码间串扰等问题。TDR 功能可广泛应用于 PCB 板阻抗测试，材料性能测试，传输线质量测试中。

材料介电特性的精确表征和测量

鼎阳科技材料测量的全套解决方案，包括SNA系列矢量网络分析仪、MT材料测量分析软件、KWR42A波导校准件和夹具，可以帮助用户高效、精确的表征和测量材料的介电特性。SNA系列矢量网络分析仪兼具出色的测量完整性和经济适用性，通过测量向导指引用户完成材料测量过程，测量结果可用多种格式绘制，帮助用户更好地分析测量结果，非常适合实验室、研究机构和教育教学环境。

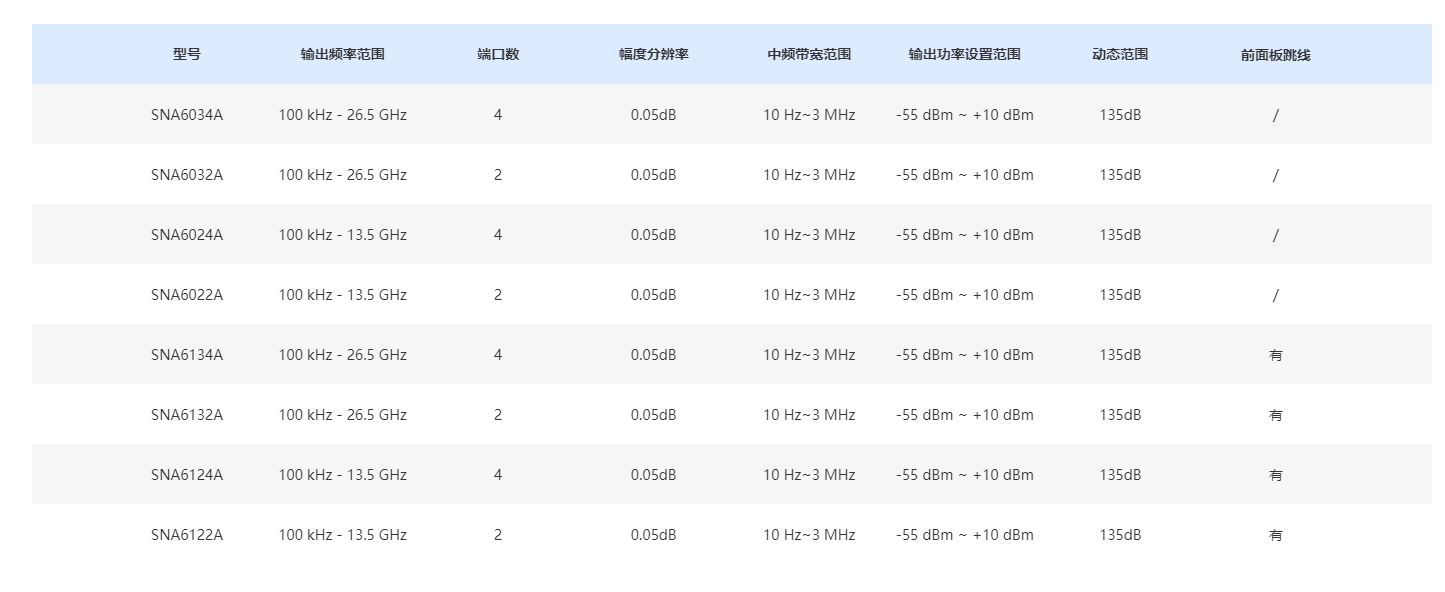

规格参数
