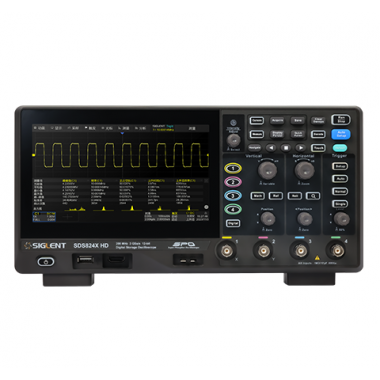

SDS800X HD高分辨率示波器
主要特性
垂直分辨率：12-bit
带宽：70/100/200 MHz
存储深度：50/100 Mpts
实时采样率：2 GSa/s
波形捕获率：50万帧/秒（Sequence模式）
7英寸触摸屏，支持外接鼠标键盘
12-bit高分辨率
SDS800X HD拥有12-bit高分辨率，高分辨率示波器具有极佳的信号检测和显示能力，有助于分析信号的细节与特征，在高精度电源测试、测量电源纹波、优化器件性能、检测和诊断发动机控制单元、医疗设备使用等应用中具有极大优势。
长存储深度
SDS800X HD最大存储深度可达100 Mpts，适用于观察分析长时间信号、低频信号和瞬态现象。大存储深度下，示波器能够处理的数据量多，计算结果的准确性和稳定性也越高。
高效的电源分析
SDS800X HD的电源分析功能搭配鼎阳科技的电压探头（DPB5000系列）、电流探头（CP6000系列），可以快速准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、安全作业区(SOA)等12项参数，帮助工程师解除繁琐的手工配置和复杂的公式计算，极为适用于观察异常谐波、进行谐波分析、评估器件稳定性、判断电磁干扰等测试。
极佳的环路响应测试
SDS800X HD标配的波特图功能，搭配鼎阳科技的隔离信号发生器选件（SAG1021I）或SDG任意波形发生器即可进行环路响应测试，提供被测设备（DUT）的频率响应曲线，轻松获得各个频率点下的增益和相位值。同时借助数据列表、光标测量、自动测量功能，可对波特图曲线进行详细的数据分析，判断系统稳定性等等。
丰富的触发与解码
SDS800X HD 具有丰富的触发功能，包括边沿、斜率、延迟、建立/保持时间和多种总线触发（串行触发）。支持嵌入式行业的 I2C、SPI、UART 协议及汽车行业的 CAN、LIN 协议的触发与解码，能够准确捕获并直观地将总线的协议信息以表格形式或其它方式显示，稳定进行测试。
强大的数学功能
内置 FFT 功能，最大运算点数为 2M 点，4 条独立 Math 波形，支持用户自定义运算表达式。在优越的频谱分辨率下可更准确的分析信号频率成分及能量分布，轻松化身一台频谱分析仪。FFT模式下支持多种窗函数，支持普通、平均、最大值保持等模式，支持峰值检测，自动检测杂散频率并标记形成列表显示。
16路数字逻辑信号分析
SDS800X HD 可搭配鼎阳科技的16路逻辑分析仪探头选件（SLA1016），为仪器增加16路数字通道，同时不影响其他测试功能，实现混合信号的采集与分析，快速解决模数混合信号设计与分析等问题。

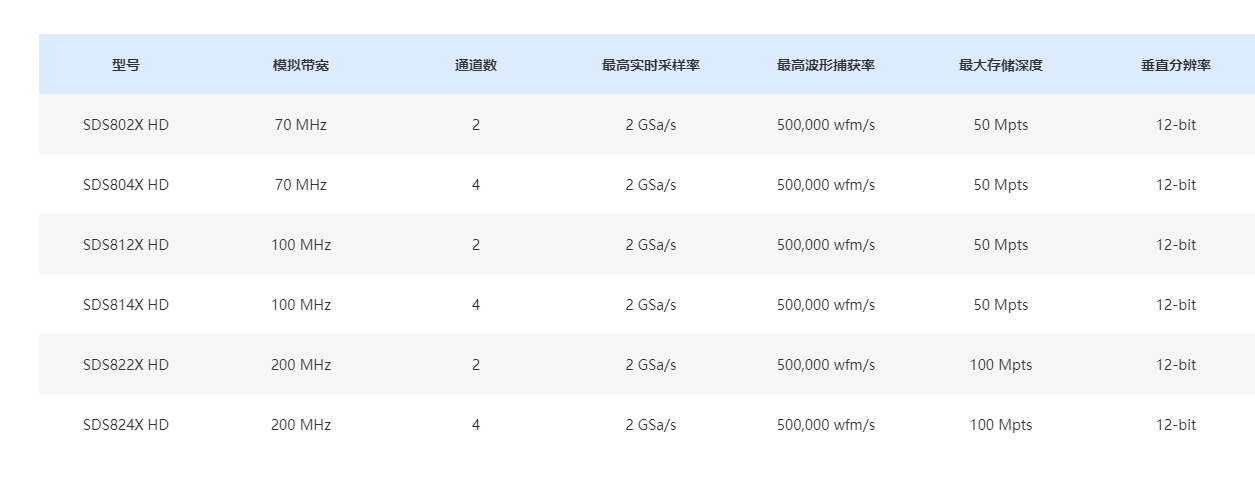

规格参数
| 带宽 | 70 MHz 、100 MHz 、200 MHz |
| 垂直分辨率 | 12-bit |
| 实时采样率 | 单通道模式：2 GSa/s 双通道模式：1 GSa/s 四通道模式：500 MSa/s |
| 通道数 | 4（SDS804X HD、SDS814X HD、SDS824X HD） 2（SDS802X HD、SDS812X HD、SDS822X HD） |
| 存储深度 | SDS814X HD/SDS812X HD/SDS804X HD/SDS802X HD：SDS824X HD/SDS822X HD：50 Mpts (单通道)25 Mpts (两通道)10 Mpts (四通道) 100 Mpts (单通道)50 Mpts (两通道)25 Mpts (四通道) |
| 最高波形捕获率 | SDS814X HD/SDS812X HDSDS804X HD/SDS802X HD：SDS824X HD/SDS822X HD：正常模式：80,000 wfm/s；Sequence模式：500,000wfm/s正常模式：120,000 wfm/sSequence模式：500,000wfm/s； |
| 串行触发与解码 | 标配：I2C、SPI、UART、CAN、LIN |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、前提边沿（Qualified）、第N边沿（Nth edge）、延迟（Delay）、建立/保持时间（Setup/Hold time）、串行触发 |
| 数字通道（标配） | 16 路，1GSa/s采样率，10 Mpts/ch存储深度 |
| 数学运算 | 4路：2M点FFT频谱分析；数字滤波；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、取反、对数、指数、插值、最大保持、最小保持等时域运算；支持公式编辑器实现复杂的嵌套运算 |
| 数据分析和处理工具 | 搜索、导航、历史、模板测试、波特图、电源分析（选配）、计数器 |
| 接口 | SBUS（Siglent 逻辑分析仪接口），USB 2.0 Host x2，USB 2.0 Device，10M/100M LAN，辅助输出（TRIG OUT，PASS/FAIL） |
| USB任意波形发生器（选配） | 单通道，最高输出频率25MHz，采样率125MSa/s，波形长度16kpts，隔离输出 |
| 屏幕 | 7 英寸电容式触摸显示屏，分辨率1024*600 |
