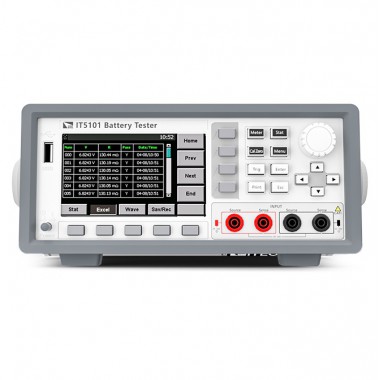

IT5100系列 电池内阻测试仪
IT5100系列内阻测试仪是一款高精度、高分辨率、高速度的电池测试仪。采用交流四端子测试方法，可更准确地测试电池的内阻和电压。IT5101/5101E电阻分辨率可达0. 1μΩ，电压分辨率可达10μV。利用外部U盘存储，可长时间进行统计运算。内建比较器功能，可自动判断电池参数是否符合标准，统计合格率，适合各种电池的检测和分拣。内建USB/LAN通讯接口，支持SCPI通讯协议。IT5102单机支持16通道电池的测量，至多支持17台仪器级联，将通道数扩展至272个，对于提高测试效率有很大帮助。内建LAN / RS232通信接口，IT5100系列电池测试仪广泛应用于手机锂电池、蓄电池以及动力电池等各种电池的测试 。
产品特点
♦ 大屏幕LCD显示屏：电池内阻和电压同时显示
♦ 电压测量范围：±6V～±1000V，分辨率10μV*2
♦ 电阻测量范围：3mΩ ～ 3 kΩ，分辨率0.1μΩ *1
♦ 三段电压量程、七段电阻量程的自动或手动测试 *3
♦ 同时测试电阻、电压，速度高达125次/秒 *4
♦ USB/LAN通讯接口，支持SCPI协议
♦ 支持统计运算，通过USB存储数据
♦ 比较器功能：HI/IN/LOW显示分选结果
♦ 调零功能：全量程短路清零
♦ 交流四端子测试
♦ 讯响报警
♦ IT5102单机高达16通道测试 ，且支持达17台主从连接扩展 *5
♦ 支持电池在线测试 *6
♦ 可配合ITS5300电池充放电测试系统进行自动化测
*1：IT5101E为15mΩ ～ 3Ω， IT5102/5102E为0.01mΩ～2Ω
*2：IT5102/5102E为0～60V
*3：IT5101E、IT5102/5102E电阻为两段量程
*4：IT5101/5101E在Ex_Fast模式下
*5：IT5102E为8通道
*6：IT5101/5101E仅支持离线测量，IT5102/5102E同时支持在线和离线测量
产品功能与优势
应用范围
♦ 低电流的条件下来表征机电元件的低阻特性
♦ 各种接触电阻的测试
♦ 碱性电池、铅蓄电池的劣化情况测定及寿命评估
♦ UPS检测
♦ 蓄电池出厂检验
♦ 超级电容等效电阻（ESR）测量
♦ 锂电池内阻和电压测量
♦ 纽扣电池高速量产抽检
♦ 燃料电池组的测量
♦ 电动汽车锂电池等高压电池组的测试
♦ 多节串联高压锂电池内阻和电压测量
多功能保证测量精度
♦ 测量异常检查
能自动检测出测试探头的断线情况和接触不良，为工程师提高测量的可信度。
♦ 平均值功能
通过简易的操作计算平均值，保证测试的稳定性和可靠性。
♦ 交流4端子法
测量阻抗采用的是交流4端子法。测量时可以保证待测物不受测试线的阻抗影响。

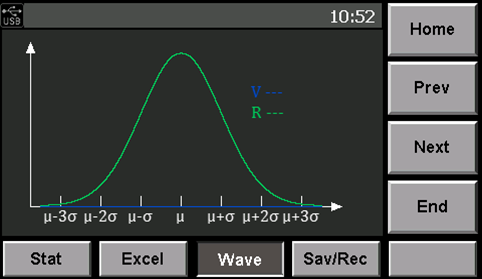

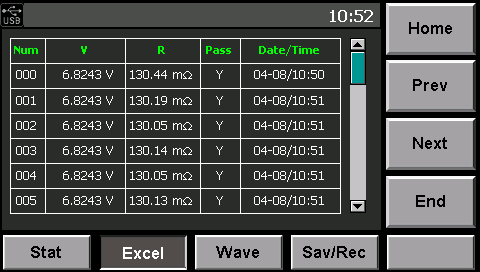

支持统计运算功能
♦ 统计运算：利用外部U盘等存储设备，最多能够对n*1000组数据进行运算。适用于工程管理和品质管理。
♦ 测量条件的保存
比较器功能
♦ 阻抗&电压同时判断
♦ 超出Hi/Lo量程可蜂鸣声报警
♦ 综合判断结果输出
♦ 手动比较
♦ 2种设置方法
♦ 比较功能分为绝对比较和相对比较

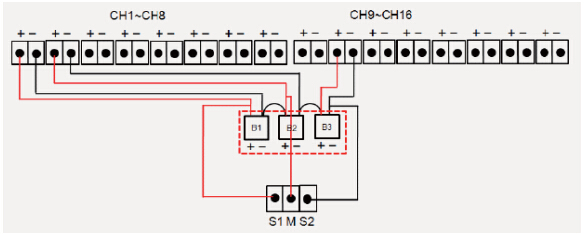

在线交流内阻测试
常规的电池内阻测试需在充放电结束后才能测试内阻，两次接线不仅大大增加了测试时间，且不利于批量测试，IT5102/5102E电池测试仪可实现在线测试——即在充放电过程中实现对电池内阻的测试，全程只需一次接线，不仅确保测试结果的准确性，更是大大提高了测试效率。
