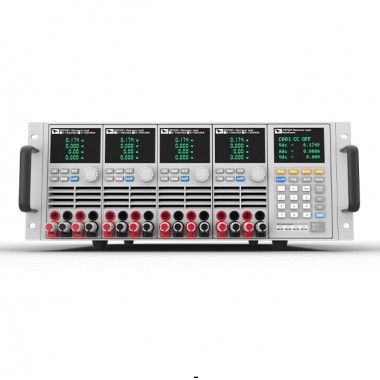

IT8700P+ 高速多通道直流电子负载
IT8700P+系列高速多通道直流电子负载是IT8700P系列在速度和精度上的升级版，模组支持主从并机，扩展功率，亦兼容原IT8700P机框，新旧模组可以混合搭配。IT8700P+模组具备更快的动态响应，可实现单模组电流上升速度 12A/ μs。同时，更低的导通内阻，适合低压带载测试。更快的环路速度，可精准控制电流无过冲，提高测试效率。三段电流量程，精度更高，纹波更低。电压、电流测量速度升级到250kHz，加上内置LAN, USB及RS232接口，支持SCPI协议，使得IT8700P+更利于系统集成，适用于超级电容、燃料电池、锂电池、高速AC-DC、DC-DC电源如显卡电源、通信电源的研发及产线的测试生产。
产品特点
♦ 三段电流量程，精度更高，纹波更低
♦ 支持16个通道模组的主从并机，灵活扩展功率
♦ 更快的动态响应，单模组电流上升下降斜率 12A/ μs
♦低压带载，低至0V的稳定运行，适用于低压电容、太阳能电池、燃料电池、低压电源等测试
♦ 更快的环路速度，精准控制电流无过冲
♦ 电压、电流测量速度升级到 250 kHz，更利于系统集成
♦ 全面的保护功能：OVP/OCP/OPP/OTP、Sense悬空压差保护
♦ 兼容IT8700P机框，新旧模组可混合搭配
♦ 具有短路峰值电流测量功能
♦ 前/后接线端子任意选择*1
♦ 8种操作模式：CC/ CV/ CR/ CW/CV+CC/ CR+CC/ CW+CC/ CV+CR (CR-LED)
♦ 自动测试功能，可自动判定测试结果是否有超出设定规格
♦ 内置LAN, USB, RS232*2
♦ CV环路速度可调，匹配不同电源
♦ 可同步执行多组电子负载模组拉载
*1前面板端子限流15A
*2 模块无单独的通讯接口，可通过主机框接口进行通讯控制
产品功能与优势
低压带载，低至0V的稳定工作
IT8700P+模块具有超低的导通内阻，并有三段操作范围的设定，于中小量程档下，最低带载电压均<0.1V，大电流量程下，满电流最低带载电压均<0.5V，并机操作后可获得更低的输入阻抗，适合用于测试燃料电池、超级电容、太阳能电池、DC-DC转换器及其他低压高电流的电子器件。
6台IT8733P+负载并机，于0.7V带载320A
灵活的模组搭配
IT8700P+系列采用可抽换模组式设计，用户可根据需要自由选配不同的模组，并且可以和IT8700P系列的模组混合使用。而且每个负载模组和主控模组单元之中都具有高性能微处理芯片。它们之间采用平行架构，因此具有高测试速度。负载模组之间由系统同步控制，也可以同步测试具有多路输出的电源。
高速动态模式
电源往往对瞬时信号和动态响应有较高的要求，为了满足日益高速的电源的发展变化，IT8700P+提供了高速、可编程的动态时序控制，单模组电流上升下降斜率 12A/ μs，远高于前一代产品，可用于通信电源、intel显卡电源的高速动态测试。
IT8700P+系列的动态测试功能可分为连续模式，脉冲模式及翻转模式。
主从并联模式
IT8700P+同规格模组之间支持主从并联，最多可并联8台16通道，到4800W，并机的同步节拍差最大约4uS，并机均流精度0.1%+0.1%FS。可应用于多种规格的待测物，功率扩展十分灵活，方便研发实验室的使用，设备的利用率也高。此主从并联具备均流模式，保证动态性能和单机一致。
三段电流量程，适用于消费电子能源之星标准
IT8700P+电流量程增加到三档，测量精度更高，适合于电池等对于电流精度有要求的待测物。第三个低电流操作和测量范围可为能源之星消费类电子产品所需的睡眠、空闲和待机模式提供测试解决方案。此能力无需使用复杂的测试台设备。当需要在毫安和微安级下进行精确的电流设置和测量时，适用于所有类型的消费类电子产品。
