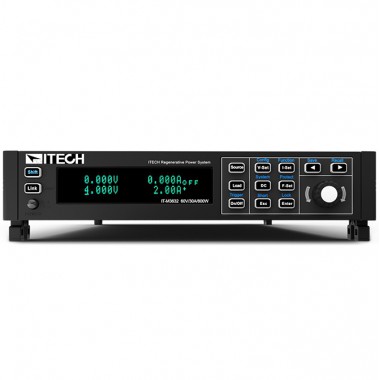

IT-M3600系列 回馈式源载系统

IT-M3600 回馈式源载系统在一台机器内融入了两台设备,既是一台双向电源,也是一台回馈式负载,能量双向流动,一机多用。作为负载时,其能量回收功能可将吸收的直流电转化成工频交流电返回给电网。作为电源时,也可以被当做一台宽范围的双向直流电源使用。IT-M3600很好的融合了两种设备的优点,同时其½U的Mini体积也为用户节省了空间、时间以及成本。IT-M3600具备高精度的输出和量测,适合用于多模组电池、多通道电源、微型逆变器、半导体IC器件等多个测试领域。



产品特点

♦ ½ U的Mini体积,高功率密度
♦ 双向电源和回馈式负载一键切换
♦ 待测物与电网间能量双向流动*3
♦ 采用第三代SiC功率器件,实现高效的能量回馈
♦ 电池测试功能
♦ 电池模拟功能
♦ 8种操作模式:CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/CV+CC+CP+CR *1
♦ 多通道独立控制,实现同步或比例跟踪功能
♦ 单一控制,并联运行可达16台
♦ 高速测量,连接16台单机还能保证10次/ S的更新速率
♦ CC/CV优先权设置功能
♦ 支持太阳电池矩阵I-V曲线模拟功能
♦ 输出阻抗可调节
♦ 可设置电压电流上升下降时间*2
♦ 标配温度量测功能,通过选配件可测量待测物温度,并进行过温度保护
♦ List功能
♦ 多种保护功能:过流/欠流/过压/过热/过功率/欠压保护、电网故障保护和故障存储、foldback功能、断电保护功能、Sense感测异常保护功能
♦ 电网状态自动检测,实现可靠并网功能
♦ 预充电功能,防止直流加载电流过冲
♦ 通过选配件实现防反接保护功能
♦ 五种选配卡,提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模拟量和IO等多种控制方式
*1:复合操作模式只在负载功能下实现

*2:负载只可设置电流上升下降时间

*3仅限单机功能

产品功能与优势

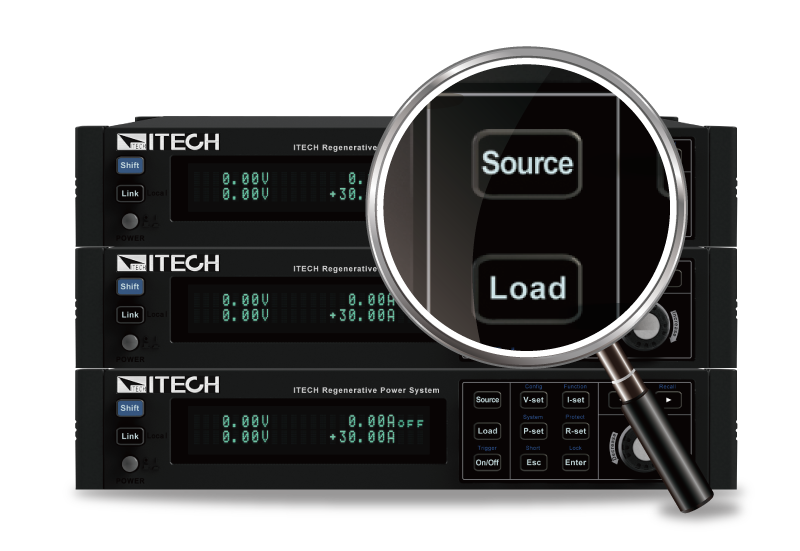

电源/负载 一键切换
IT-M3600很好的将两种设备集合在了½U的小巧体积中,不仅可以当高性能的双向直流电源运行;也可以当回馈载操作,模拟各种负载特性,并将电能无污染的回馈电网,一机多用。用户无需通过软件以及任何终端设备,一键即可切换操作模式,避免了在连接设备及操作软件时花费过多时间,同时也大大的节省了空间和成本。




½ U Mini体积
IT-M3600拥有½U的Mini体积,可提供800W功率输出,不但具备高功率密度,同时也拥有高分辨率、高精度和高稳定性等特性。输出电压可达600V,输出电流可达30A。全系列共有12个型号,宽范围输出设计,一台机器可涵盖广范围的应用需求。

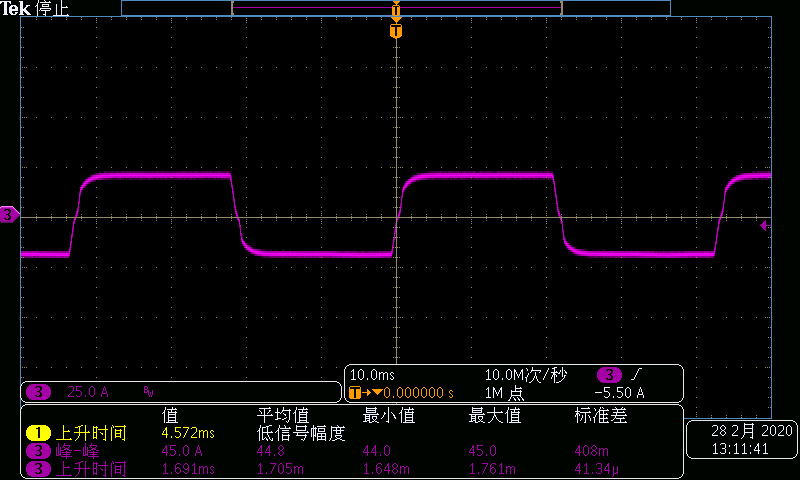

电源/负载 无缝切换
不同于传统的电源和负载在正负电流切换时,中间会存在短暂的跳变和不连贯现象。IT-M3600将双向电源和回馈式负载功能特性集于一体,能够实现高速的源和载电流模式转换,从而在输出和吸收电流之间进行快速连续的无缝切换,有效避免电压或电流过冲,广泛适用于电池、电池封装以及电池保护板等储能设备测试。



*:仅限单机功能

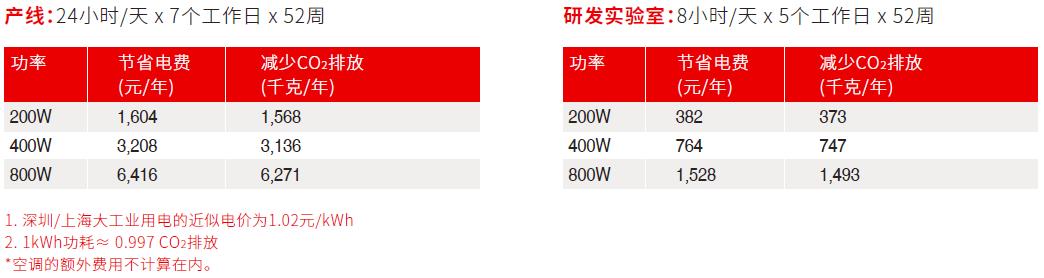

能量回收效率高
IT-M3600具备能量回收功能,可以回收电能,转换效率最高可达90%,大大降低了用户的用电成本,同时也避免使用空调或昂贵的制冷系统,减少噪音。





电池模拟功能
IT-M3600可以模拟多达99片电池串并联。用户通过电源前面板可以设置电池的电压,容量,内阻,SOC的方式快速定义电池模型。
用户通过选配ITECH专业的BSS2000电池模拟软件,可以自行设定电池组常用参数快速建立电池特性曲线,也可以设定电池的初始容量,从而验证产品在电池不同状态下的特性。同时,BSS2000支持用户导入matlab电池模型或通过csv文件导入实际的电池充放电曲线,更加真实的再现电池的充放电特性。


*BSS2000电池模拟软件测试界面

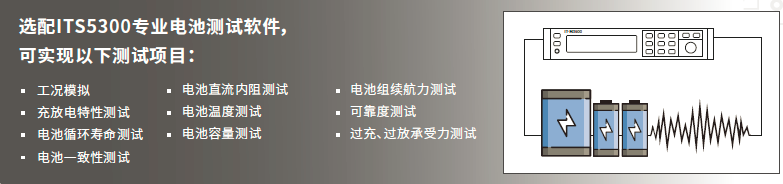

电池测试功能
IT-M3600因其独特的源载一体设计,以及可变的输出阻抗,可以模拟电池的充电和放电特性,进行其他各项测试。不但可以应对多个单体电芯的测试,也可针对电池包进行全面测试。同时,也可以实现对电池各种测试条件的设置,和数据处理,绘制测试曲线。





多通道独立控制,最多可达256通道
IT-M3600具备灵活的多通道的设计架构,用户可将多台IT-M3600组成多通道源载系统,每台仪器界面都会显示通道号。将其中一台电源的通讯接口与PC端连接,就可在上位机软件中独立控制系统中的每台电源,每个通道可完全独立操作。
IT-M3600最多可达16*16通道,1个37U机柜内就可配置64通道,透过并联功能可支持多种不同功率的待测物测试,不但用户的使用更为弹性,设备的使用率也大幅提高。





多种保护功能
IT-M3600具有过流/欠流/过压/过热/过功率/欠压保护、电网故障保护和故障存储功能,以及断电保护功能和Sense感测异常保护功能。独有的Foldback保护功能,用于电源CV/CC切换时关闭输出,以达到保护某些对电压过冲、电流过冲敏感的待测物。电网状态自动检测功能,遇到电网连线突然断开时会关闭产品,可以实现可靠并网功能、孤岛保护功能。预充电功能可以防止直流加载电流过冲,用户选购防反接模块,可以实现防反接保护功能,有效抑制电池浪涌。





多种操作模式
IT-M3600在源载模式下具备CC/CV/CP/CR基础操作模式。
IT-M3600在负载功能下还具备CC+CR、CV+CR、CV+CC和CC+CV+CP+CR等4种复合式操作模式,可适应于多种场合的测试需求。





CC&CV优先权功能
IT-M3600延续了ITECH的CC/CV优先权概念,帮助用户解决了长期测试中存在的多种严苛问题,使需求的电源高速或者无过冲的应用,变得更加灵活。针对需要电压高速的测试场景,用户可以选择CV优先模式,获取较快的电压爬升速度;也可以选择CC优先模式,输出电流无过冲,用来测试恒流工作特性的待测物。适用于诸如激光器、集成电路、充放电、和汽车电子的电源瞬变仿真和表征等多种测试应用。





并联功能
IT-M3600支持将多台同型号的产品并联,以创建一个具有更大电流和功率的系统。用户根据不同要求的电流值,采取主-从操作的方式,最多可并联16台仪器。IT-M3600在多机并联运行后,仍能拥有和单机相差无几的高速测量能力。
