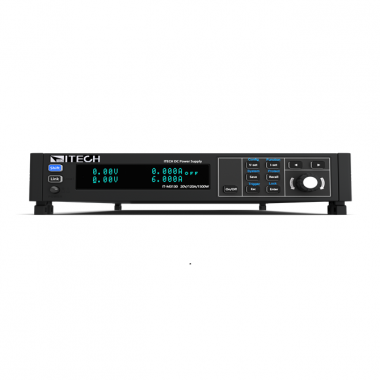

IT-M3100系列 灵巧型宽量程直流电源

IT-M3100从行业应用的角度切入提供完整的测试解决方案。在½1U的Mini体积里，不但可以输出高达1500W，同时具备较高的性能和多种功能，并且可以进行灵活的组合搭配。支持主从并联模式，全系列机型不但可通过巧妙设计"leg"插接来实现多台叠加安装，而且搭配上架安装套件可满足用户的使用需求。这一系列的推出可帮助工程师更方便更快速、准确的创造和实现测试技术进步。
IT-M3100系列由18个型号组成，提供6种电压,更可以通过组合搭配, 实现多种输出功率。其拥有灵活的模组式架构，独立的多通道设计，支持同步运行功能，用户可依据待测物的测试需求任意配置每一个通道，可达16*16通道，满足客制化需求。具有广阔的工程实用价值，适合研发、设计验证和自动测试系统等多种应用场合。

产品特点♦ ½ 1U的Mini体积，高功率密度
♦ 电压/电流上升/下降时间可调，适应各种测试场景
♦ 多达100步的LIST序列编程功能，可以输出各种动态波形
♦ CC/CV优先权设置功能
♦ 支持主从并机，满足客户更大功率输出要求
♦ 多通道独立控制，一个通讯卡即可控制多达16个通道，可达256通道
♦ 可实现多通道之间时序输出/同步输出/跟踪比例输出
♦ 支持TRACE功能，能够实时绘出电压电流波形（需上位机支持）
♦ 高速测量，高达10次/s的更新速率
♦ 电池充电测试功能
♦ 提供软件看门狗功能，提供可靠的电池自动化测试方案
♦ 提供欠压，欠流，过压，过流，过功率，过温等多种保护功能
♦ 提供自锁功能，当设备自锁时，设备将无法输出
♦ 支持CANOPEN ,LXI，SCPI，Modbus（定制）等多种通讯协议
♦ 可选配五种通讯卡，提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模拟量和IO等多种控制方式
♦ 支持触发信号输出功能
♦ 支持输出定时功能
♦ 支持Foldback保护功能产品功能与优势小型宽量程电源

1、½ 1U Mini体积，更高功率密度。
2、宽范围输出，一机多用 。

IT-M3100系列是小型、高性能的宽量程直流电源。½ 1U的Mini体积，可提供最大850W功率输出，具备高分辨率、高精度和高可靠性等特性。IT-M3100系列电源拥有6个电压等级（20V、30V、80V、150V、300V、600V) 和3种输出功率（400W、800W、1500W) 组成了18种型号的产品阵容。在允许的功率范围内，可以同时满足低压/大电流和高压/小电流的应用需求，实现一机多用的应用需求。

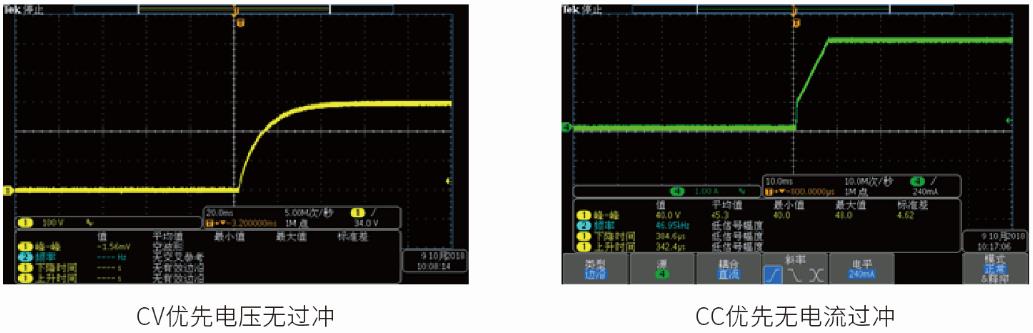

CC&CV优先权功能

允许用自行设定电源ON时的输出模式，防止电源输出ON时的过冲。选择CV优先模式，电源优先高速建立电压的同时抑制电压过冲的产生。选择CC优先模式，电源优先高速建立电流的同时抑制电流过冲的产生。

同步运行（Link）

IT-M3100组成多通道电源系统后，可以配置同步功能，用户可以根据自身测试需求设置On/Off、Track、Duplicate三种同步模式。不但多台电源之间，可以输出On/Off同步、Save/Recall功能同步，设置优先模式同步、电压/电流上升/下降设置值同步以及Protect 菜单功能同步，还可设置多台电源之间的电压设置值成比例关系变化。

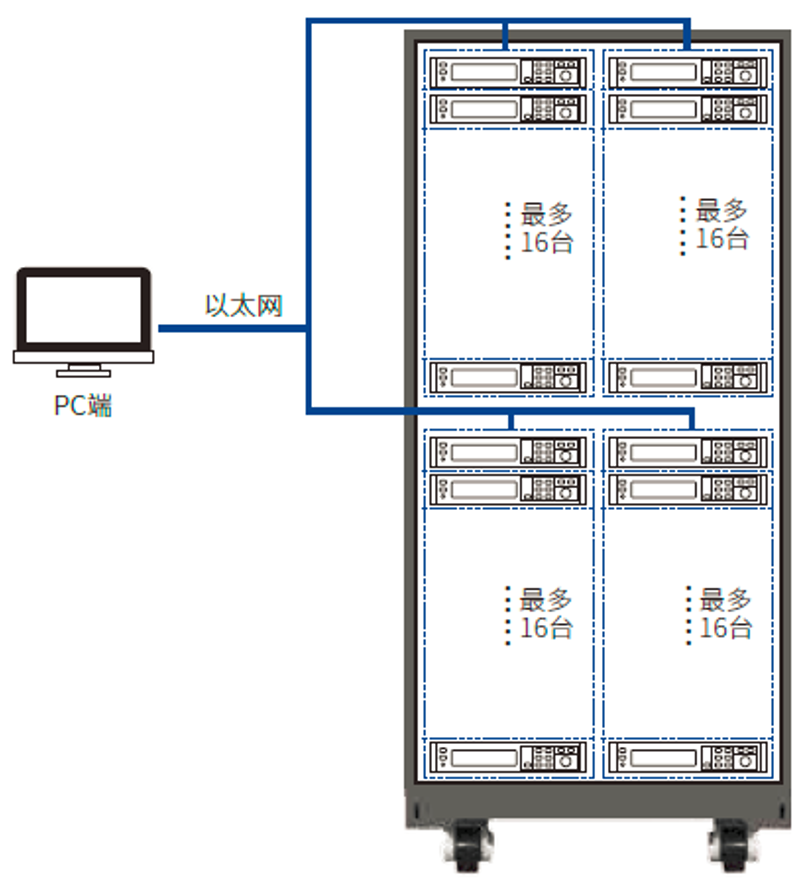

多通道独立控制，可达256通道

IT-M3100系列具备独立多通道的设计架构， 16台IT-M3100组成多通道电源系统后，每台仪器界面会显示通道号。将其中一台电源的通讯接口与PC 端连接，可在上位机软件中独立控制系统中的每台电源，每个通道可完全独立操作。IT-M3100系列可达16*16通道，1个37U机柜内就可达64通道，透过并联功能可支持多种不同功率的待测物测试，并且使用户的使用更为弹性，设备的使用率大幅提高。

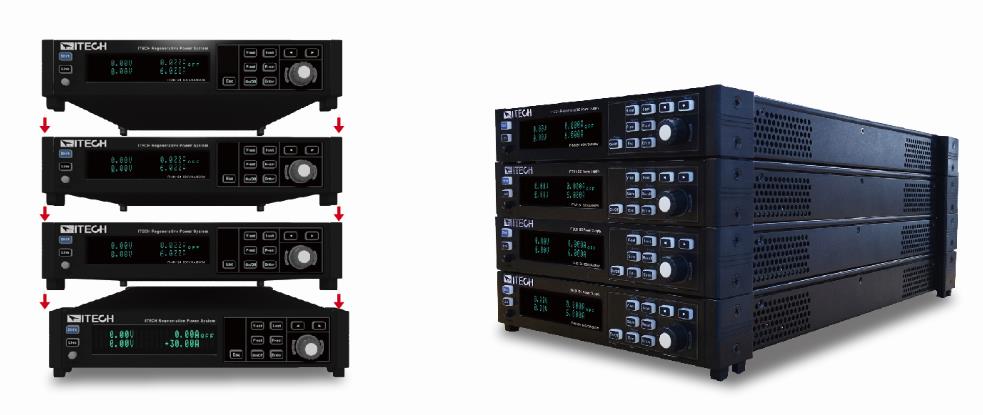

模块架构，任意组合

IT-M3100采用不同于ITECH以往的外观，配合侧面通风设计，灵活的模块式架构可以轻松的将IT-M3100系列进行直接叠放，无需再选购任何配件，开放式的让用户任意组合，就像积木堆叠一样简易方便。

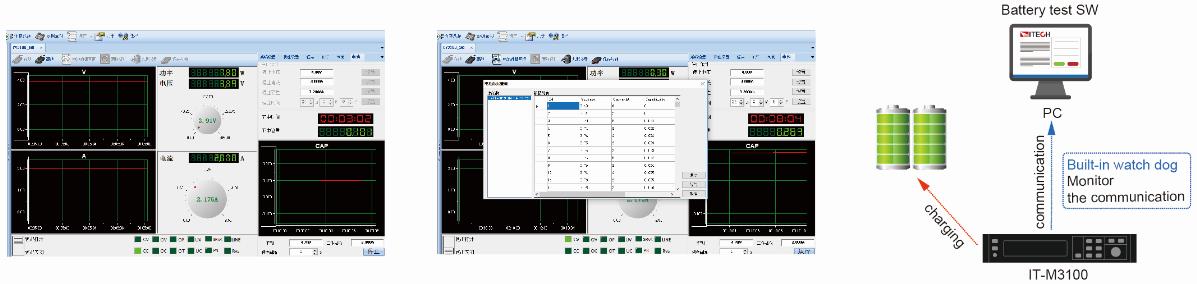

电池充电功能

IT-M3100系列具有电池充电功能，可对电池进行充电测试。用户通过面板就可自行设置电池四种测试关断条件：关断电压、关断电流、关断容量和充电时间。当四者中任意一种条件满足时，即会自动中断测试。测试过程中可观测电池的电压、充电时间和已充电容量。同时，IT9000上位机软件配置看门狗功能，为用户提供可靠的自动化测试方案。

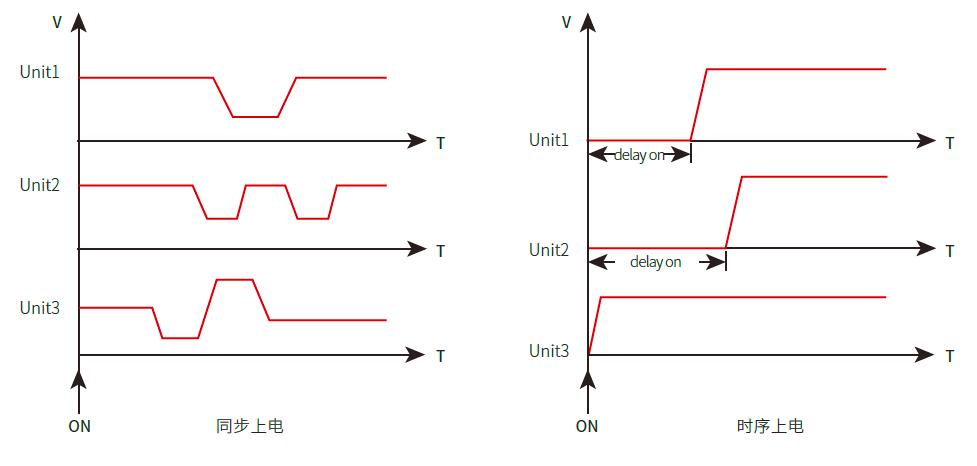

ON/OFF延迟功能

该功能应用为多机输出时序控制，例如用同一信号触发输出，设置不同的On Delay/ Off Delay即可实现毫秒级时序控制输出。

Bleeder 功能

泄放电路功能设置为ON，在电源OUTPUT OFF后可实现电压的快速下降。泄放电路功能设置为OFF，则可防止过放电。可以省去电池在充电测试时所必需的用于防止逆电流的二极管。

外部模拟控制功能

IT-M3100系列配置外部模拟量功能，通过模拟量可实现远程控制电压和电流值；远程监控电压和电流值及 CC 和 CV 状态；远程监控仪器 On/Off 状态、带载状态和故障状态；清除仪器故障；信号带宽内支持任意波形（模拟量信号带宽小于 100HZ）。

全面的保护功能

IT-M3100具备过电压保护（OVP）、过电流保护（OCP）、过功率保护（OPP）、欠电压保护（UVP）、欠电流保护（UCP）和过温度保护（OTP），这些功能可禁用输出以保护被测设备和电源不受损坏

Foldback保护功能

IT-M3100拥有Foldback保护功能，用于电源CV/CC切换时关闭输出，以达到保护某些对电压过冲、电流过冲敏感的待测物。用户可以指定工作模式，并设置保护延迟时间，若当前工作模式发生切换，延迟时间耗尽即触发保护，关闭输出。
