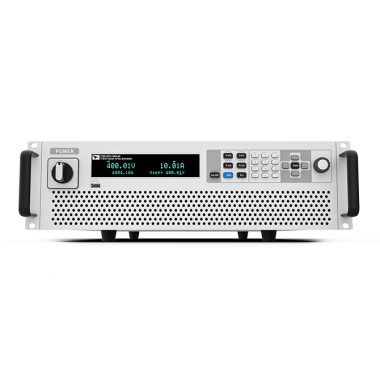

IT6000PV太阳能阵列模拟器
IT6000PV系列是一款太阳能阵列模拟器，具备I-V/P-V曲线仿真功能，能够模拟各种太阳能电池板在不同环境条件下（包括温度、光照、阴影衰减、老化度）的IV输出特性。该系列具备1500V高压输出和快速MPPT跟踪速度，标配光伏曲线仿真软件，可控制多达20台IT6000PV源，实现多通道MPPT追踪测试。广泛应用于并网逆变器、组串式逆变器、光储一体机、储能变流器等测试验证，为用户提供高效的测试解决方案。
产品特点
♦ 电压范围：0-1500V输出，高功率密度，3U可达18KW
♦采用双向能馈式设计，兼具Source和Sink功能，回馈效率最高可达95%
♦ 可支持控制 20 台太阳电池电源于多通道 MPPT 测试
♦ 仿真多种太阳能电池（单晶硅电池、多晶硅电池、薄膜电池）的输出特性（Fill Factor）
♦ 仿真不同温度及光照下的I-V曲线
♦ 仿真太阳能面板在屏蔽（云遮）下的I-V曲线
♦ 测试Static&Dynamic MPPT效能
♦ 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规测试程序，并生成报表
♦ 图形化的软件操作界面，实时测试并显示光伏逆变器的MPPT状态
♦ 可通过Vm、Pm、FF、材料、法规等参数点自动编程控制100条I-V曲线
♦ 具有100条*128点曲线和4096点的编程控制
♦ 支持四点法在线切换功能及专业LIST Mode
♦标配USB/LAN/CAN/数字IO接口，选配GPIB/模拟量&RS232
产品功能与优势

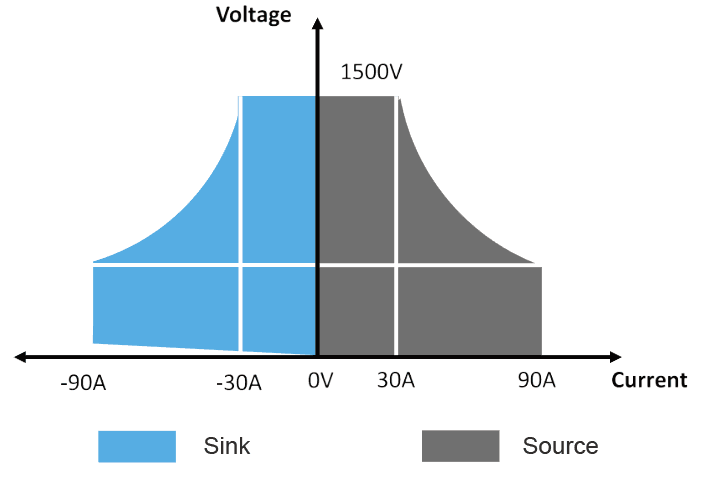

双向能量 无缝传递
IT6000PV系列是一款太阳能阵列模拟器，采用第三代SiC技术进行研发，具备能量双向流动功能。该系列不仅可用作高速光伏阵列模拟器，能够模拟不同光照条件下的IV曲线，还可充当电池模拟器，在输出和吸收电流之间实现快速、连续、无缝切换。广泛应用于光伏逆变器、储能变流器以及光储一体机的测试验证，为光伏和储能相关制造企业降低成本、提高效率提供了有力支持。
模拟多种太阳电池的输出特性(FILL FACTOR)
由于太阳能电池利用率不仅与其内部特性有关，还受到天气、季节、温度、照度、云遮、下雨和下雪等因素的影响，在不同的时段会具有不同的I-V特性。因此光伏逆变器必须具备应对策略，实时调整太阳能电池的工作点，使之始终工作在最大功率点附近，这一过程就称之为最大功率点跟踪MPPT。IT6000PV系列标配的太阳能电池矩阵仿真软件可以在实验室的测试环境下，去直接模拟各种真实条件下的太阳能电池阵列，从而测试光伏逆变器的静态 & 动态最大功率点追踪效能。

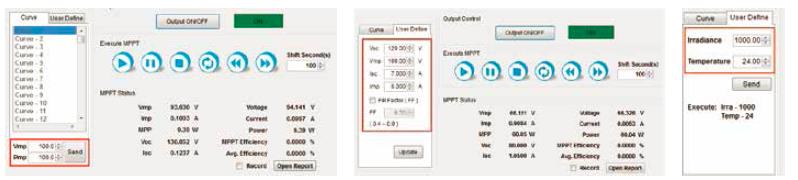

光伏仿真软件支持四点法在线切换功能，在软件运行过程中，用户也可以动态调整Voc、Vmp、Isc、Imp、照度和温度曲线参数，曲线将根据新的参数而实时调整，使测试更为精准。

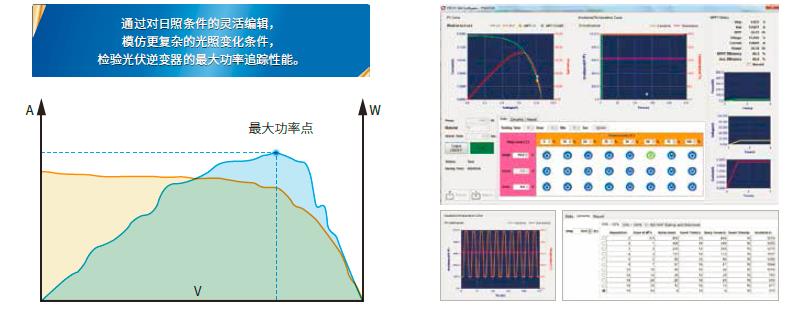

Static & Dynamic最大功率点追踪效能测试

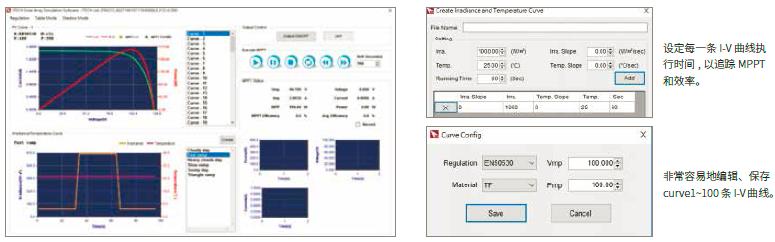

MPPT追踪效能是光伏逆变器非常重要的规格，光伏逆变器需要内建MPPT机制，实时地追踪太阳电池最大输出功率。因此业内部分组织也定义了一些“标准”的测试形态，以便对不同的逆变器按照相同标准来做比对，对于MPPT效能进行测试和提升。IT6000PV标配的多通道太阳能电池矩阵仿真软件内置法规EN50530、SANDIA、NB/T32004、NB/T32004、CGC/GF004的MPPT 测试程序，用户可以直接选取适宜的法规，设置对应的Vmp、Pmp、材料等参数、测试运行时间以及运行最大功率的百分比，屏幕上会显示I-V 曲线和实时追踪过程，验证光伏逆变器的最大功率点追踪机制(MPPT)效能,并记录测试追踪过程的数据，生成报表。

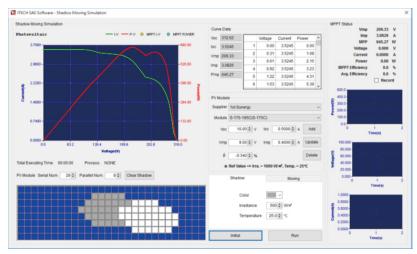

屏蔽I-V曲线模拟（Shadow Mode）
IT6000PV系列标配的多通道太阳能电池矩阵仿真软件可以让用户完成不同云遮挡下的太阳能电池矩阵输出模拟，测试并实时追踪光伏逆变器在连接组串情境下最大功率和效能测试。根据不同的 Supplier提供多种 Module 供用户选择，用户也可以自行建立PV module。可以自定义云遮的照度及温度参数，设定电池板串、并联数量及动态屏蔽变化移动方向、初始化时间、总运行时间及改变移动云的时间。
