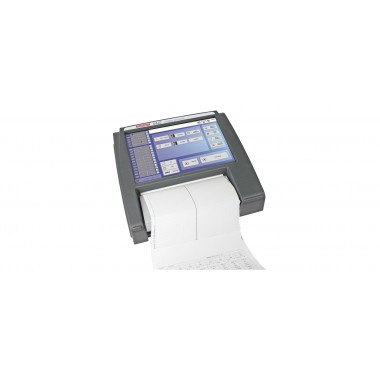

同惠 8460/030 热式数据记录仪

8460/030 热式数据记录仪

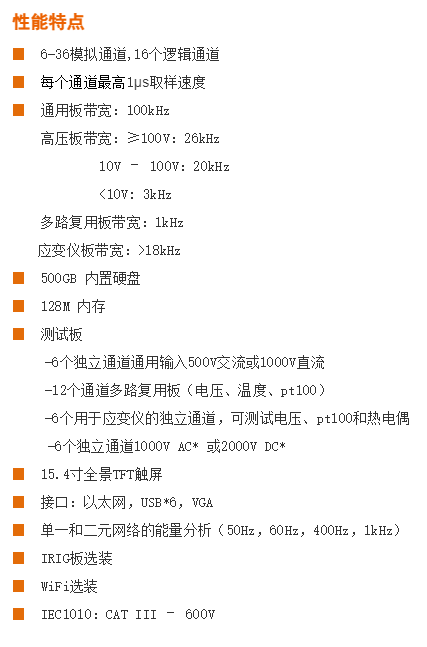

• 简介

• ■ 模块化系统








  全新8460兼容于大多数应用程序。如果你的应用软件发生改变，8460可以换不同的测试板进行升级（现有4个测试板可用）

  ■ 多种分析功能







  全新8460 提供了多种自动测试的数据, 多种触发, 功率分析模式,为分析复杂信号提供了方便。

  ■ 易于操作的全景触摸屏










  有了15.4英寸的触摸屏，使用 8460的体验就像玩游戏一样：人机界面的设计非常直观，所有菜单简单清晰，而且使用说明可以在仪器上显示。

  ■ 仪器联网





  有了6个USB接口, 通过LAN接口或WIFI通信，你可以远程操作数据记录仪或者下载所记录的数据。使用虚拟网络计算软件（非标配），通过电脑或平板电脑浏览、控制8460就像面对面使用它一样。
















• 应用

•


• 技术参数

• 共同特性（适用于所有此类机型）
  显示
  15.4英寸TFT背光触屏
  分辨率1280*800
  函数与XY坐标显示
  功能：缩放、光标、光标间缩放
  数学及比例函数（Y=aX+B）
  20个自动测量数据
  储存
  储存设置
  储存	每段128M个字
  内置硬盘	500Gb，高速传输（6M/s）
  接口及输入输出
  接口	六个USB（2个在前面板，4个在后面板）
  逻辑通道	16个逻辑通道（最大电压：24V，输入电阻4.7kΩ）
  传感器馈电	最大12V/0.2A(非流动)
  报警输出	3个输出，一个继电器（24V/100mA），两个2xTTL 5V
  功率分析功能（此功能可与一个通用板和附件用于电流测量）
  网络	单相，双相，三相
  频率	50-60Hz，400Hz，1000Hz
  显示	示波器模式，菲涅尔图模式
  谐波	最高计算50次谐波，并且带有记录功能
  测量	24个测试参数：电压，电流（平均值，RMS，峰值），峰值因数，功率（有用功率，无用功率，视在功率），功率因数，谐波，THD，DF，频率，能量……
  常规与外界环境
  电源	90VAC –   264VAC，47Hz   – 63Hz
  功率消耗	最大230VA,除打印机60W
  工作温度	0℃ - 40℃
  储存温度	-20℃ - 60℃
  最大工作湿度	最大80%
  尺寸(无扩展机壳)	298*394*218mm
  重量（一块板）	11kg（加扩展机壳10kg）




  规格-通用输入板
  通道数	每个板6通道
  电压
  直流电压范围	1mV – 1000V
  最大偏移	±5 1000V除外
  精度	±0.1% ±10V ±0.2% 偏移
  TRMS AC+DC	200mV – 500V
  带宽（-3dB）	5Hz – 100kHz
  波峰因数	2.2
  频率
  灵敏度	300mV rms min.
  工作周期	10%
  频率范围	10Hz – 100kHz
  基础精度	0.2%满量程
  最大输入电压	±500V直流 或 440V交流（正弦）
  温度
  传感器	使用温度	范围
  J	-20℃ - 1200℃	20℃ - 2000℃
  K	-250℃ - 1370℃	20℃ - 2000℃
  T	-200℃ - 400℃	20℃ - 500℃
  S	-50℃ - 1760℃	50℃ - 2000℃
  B	-200℃ - 1820℃	50℃ - 2000℃
  E	-250℃ - 1000℃	20℃ - 1000℃
  N	-250℃ - 1300℃	20℃ - 1000℃
  W5	-0℃ - 2320℃	50℃ - 2000℃
  精度	冷端补偿：±1.25℃
  取样
  分辨率	14bit
  取样速度	1M/s 每个频道
  储存长度	每段32M字，最多128段落
  触发	正沿，负沿，逻辑输入，延迟，Go No Go
  预触发	-100% - 100%
  带宽
  模拟输入带宽	1V：100kHz ≤50mV：50kHz min.
  可编程数字滤波	10Hz，100Hz，1kHz，10kHz
  输入阻抗（直流）	<1V：>25MΩ ≥1V：1MΩ
  输入电容	150pF typ.
  最大输入电压	一个通道与机壳接地之间：±500V 一个通道的两个端口间：±500V
  隔离机壳接地与通道	500V直流时>100MΩ




  规格 – 6隔离高压通道板
  通道数	6
  直流电压	100mV – 2000V
  最大偏移	±5范围（限制在最高2000V）
  精度	±0.2% ±0.2%偏移
  最大RMS   AC+DC电压	1000V AC
  带宽（-3dB）	26kHz（取决于范围）
  波峰因数	2.2（最高峰值200V）
  输入阻抗	<10V：11MΩ ≥10V：10MΩ
  安全	CAT III – 1000V, CAT IV – 600V
  频率
  灵敏度	100mVrms. Min
  工作周期	10% min.
  频率范围	10Hz – 100kHz
  基本精度	±0.02%满量程
  取样
  分辨率	14bits
  取样速度	最大1M/s每个通道
  带宽
  模拟输入带宽	≥100V：26kHz 10V – 100V：20kHz <10V：3kHz
  可编程模拟滤波	10kHz，1kHz，100Hz（斜率60dB/10格）




  规格 – 多层印制板
  通道数	每个板12通道
  电压
  直流电压范围	1mV – 50V
  最大偏移	±5
  精度	±0.1% ±10μV ±0.1%偏移
  TRMS AC+DC	200mV – 50V
  带宽（-3dB）	5Hz – 100Hz
  峰值因数	2.2
  温度
  传感器	使用环境	范围
  PT100(2，3，4Fils)	-200℃ - 850℃	20℃ - 1000℃
  J	-20℃ - 1200℃	20℃ - 2000℃
  K	-250℃ - 1370℃	20℃ - 2000℃
  T	-200℃ - 400℃	20℃ - 500℃
  S	-50℃ - 1760℃	50℃ - 2000℃
  B	-200℃ - 1820℃	50℃ - 2000℃
  E	-250℃ - 1000℃	20℃ - 1000℃
  N	-250℃ - 1300℃	20℃ - 1000℃
  WS	0℃ - 2320℃	50℃ - 2000℃
  Accuracy	冷端补偿：±1.25℃
  取样
  分辨率	16Bit
  取样速度	最高200μs（5K取样/s）
  储存长度	32M字每段，最多128个段落
  触发	正沿，负沿，逻辑输入，延迟，Go No Go
  预触发	-100% - 100%
  带宽
  模拟输入带宽（-3dB）	-3dB时达1kHz
  可编程数字滤波	0.1Hz – 50Hz
  输入阻抗（直流）	>5V：2MΩ
  输入电容	≤5V：10MΩ（150pF）
  最大输入电压	一个通道与机壳接地之间：±50V 一个通道的两个端口间：±50V 所有输入都为微分的，无隔离
  普通模式电压（最大）	<5V：±5V      >5V：±50V




  规格 – 应变仪板
  通道			6通道（全部绝缘）
  测量			应变仪，电压，热电偶，和可选的外部分流器
  输入			微分，全隔离
  输入阻抗			<1V：2MΩ ≥1V：1MΩ
  最大输入电压			200V直流（输入端与地之间或地与机壳之间）
  输入电压			±50V
  隔离			>100MΩ，500V一下（通道与机壳之间）
  输入连接器			快速插拔，每个通道6个接头
  所有精度通过1Hz滤波
  电压测量
  最大范围			50V
  最低范围			1mV
  最大偏移			±50V限制在±5范围
  精度			±0.1%满量程，±10μV，±0.1%偏差
  分辨率			16bit
  失调漂移			100ppm/℃±1μV/℃
  取样速度			100kHz（或10μs）
  噪音			<30μV在无过滤状态下
  应变器测量
  这个部件是μSTR（微应变）- 2000μSTR = 1mV/V
  桥接器			全桥（4线和6线）半桥
  自动平衡范围			±25000μSTR
  桥供应电压			2V和5V（对称的±1V和正负2.5V）
  计量器速率			2（在1.8-2.2可调）
  最大范围			50000μSTR
  最小范围			1000μSTR
  最大偏差			±50000μSTR
  精度			±0.1%满量程，±5μSTR，±0.1%偏差
  分辨率			16bit
  取样速度			100kHz（或10μs）
  失调漂移			100ppm/℃±1μV/℃
  带宽
  3dB			>18kHz
  模拟 滤波	低通（60dB每10格）		1kHz，100Hz，10Hz
  	低通（数字）		1Hz，0.1Hz，0.01Hz，0.001Hz
  温度测量
  J，K，T，S，N，E，W5热电偶的冷端补偿：±1.25℃
  传感器		最大可能达到的范围		范围
  J		-210℃ - 1200℃		20℃ - 2000℃
  K		-250℃ - 1370℃		20℃ - 2000℃
  T		-200℃ - 400℃		20℃ - 500℃
  S		-50℃ - 1760℃		50℃ - 2000℃
  B		200℃ - 1820℃		50℃ - 2000℃
  E		-250℃ - 1000℃		20℃ - 1000℃
  N		-250℃ - 1300℃		20℃ - 1000℃
  W5		0℃ - 2320℃		50℃ - 2000℃




  测试板与选装（加*为工厂选配）
  984405500	16个独立的逻辑通道模块
  910007000	逻辑通道连线
  984402000	12通道多路复用板
  984401000	6个独立通道通用板
  984402500	6个独立通道应变仪/温度板
  916006000	6个独立通道高压板
  916003000	IRIG板*
  916004500	Wifi通讯选配
  电流钳
  A1257	工具箱外加3个可以弯曲的钳子 30A/300A/3000A AC 用于三相测试
  A1287	可以弯曲的钳子30A/300A/3000A   AC
  SP201	电流钳200A   AC，10mV/1A，D 15mm
  SP221	电流钳10A   AC，100mV/1A，D 15mm
  SP230	电流钳1200A   AC，10mV/1A，D 50mm
  SP261	电流钳1200A   AC+DC，1mV/1A，D 50mm
  SP270	电流钳2000A   AC，1mV/1A，D 70mm
  分流器
  910007100	最大分流0.01Ω 3A
  910007200	最大分流0.1Ω 1A
  989006000	最大分流1Ω 0.5A
  912008000	最大分流10Ω 0.15A
  989007000	最大分流50Ω 0.05A
  207030301	最大分流0.01Ω 30A
  207030500	最大分流0.001Ω 50A
  运输盒
  914007500	用于8460（无额外机壳）
  FLEXPRO分析软件
  100081	Flexpro* View（基础版）
  100082	Flexpro* View（完整版）
