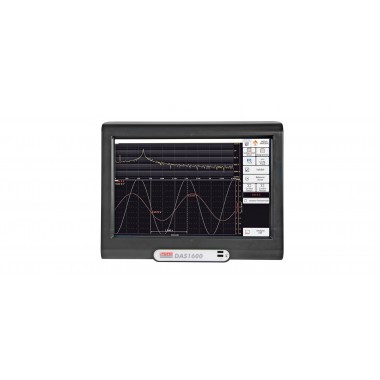

同惠 DAS1600/111 无纸化数据记录仪

DAS1600/111 无纸化数据记录仪

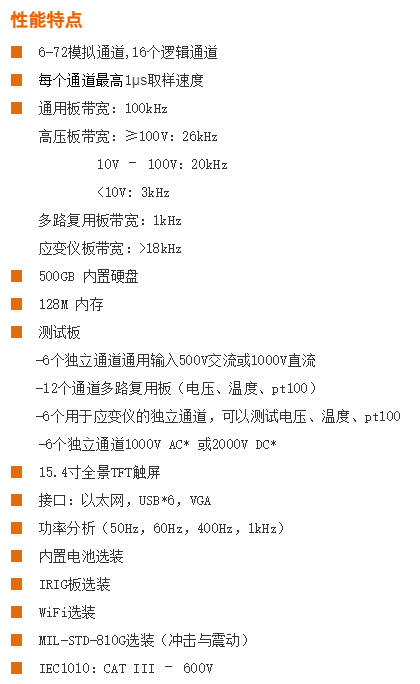

• 简介

• ■ 模块化系统





  全新DAS1600系列数据记录仪的设计可以满足绝大多数应用程序的需求。如果你的应用程序发生改变，DAS1600可以通过扩展机壳进行升。扩建机壳会增加3个插槽，仪器就可升级到最多72个模拟通道或者混合多种测试板。

  ■ 多种分析功能




  全新DAS1600 提供了多种自动测试的数据,多种触发,功率分析模式,为分析复杂信号提供了方便。

  ■ 易于操作的全景触摸屏







  有了15.4英寸的触摸屏，使用DAS1600的体验就像玩游戏一样：人机界面的设计非常直观，所有菜单简单清晰，而且使用说明可以在仪器上显示。

  ■ 仪器联网


  有了6个USB接口, 通过LAN接口或WIFI通信，你可以远程操作数据记录仪或者下载所记录的数据。使用虚拟网络计算软件（非标配），通过电脑或平板电脑浏览、控制DAS1600就像面对面使用它一样。










• 应用

•


• 技术参数

• 共同特性（适用于所有此类机型）
  显示
  15.4英寸TFT背光触屏
  分辨率1280*800
  函数与XY坐标显示
  功能：缩放、光标、光标间缩放
  数学及比例函数（Y=aX+B）
  20个自动测量数据
  储存
  储存设置
  储存	每段128M个字
  内置硬盘	500Gb，高速传输（6M/s）
  接口及输入输出
  接口	六个USB（2个在前面板，4个在后面板）
  逻辑通道	16个逻辑通道（最大电压：24V，输入电阻4.7kΩ）
  传感器馈电	最大12V/0.2A(非流动)
  报警输出	3个输出，一个继电器（24V/100mA），两个2xTTL 5V
  功率分析功能（此功能可与一个通用板和附件用于电流测量）
  网络	单相，双相，三相
  频率	50-60Hz，400Hz，1000Hz
  显示	示波器模式，菲涅尔图模式
  谐波	最高计算50次谐波，并且带有记录功能
  测量	24个测试参数：电压，电流（平均值，RMS，峰值），峰值因数，功率（有用功率，无用功率，视在功率），功率因数，谐波，THD，DF，频率，能量……
  常规与外界环境
  电源	90VAC – 264VAC，47Hz – 63Hz
  功率消耗	最大47VA
  工作温度	0℃ - 40℃
  储存温度	-20℃ - 60℃
  最大工作湿度	最大80%
  尺寸(无扩展机壳)	298*394*218mm
  尺寸(有扩展机壳)	298*394*295mm
  重量（一块板）	8kg（加扩展机壳10kg）




  规格-通用输入板
  通道数	每个板6通道
  电压
  直流电压范围	1mV – 1000V
  最大偏移	±5 1000V除外
  精度	±0.1% ±10V ±0.2% 偏移
  TRMS AC+DC	200mV – 500V
  带宽（-3dB）	5Hz – 100kHz
  波峰因数	2.2
  频率
  灵敏度	300mV rms min.
  工作周期	10%
  频率范围	10Hz – 100kHz
  基础精度	0.2%满量程
  最大输入电压	±500V直流 或 440V交流（正弦）
  温度
  传感器	使用温度	范围
  J	-20℃ - 1200℃	20℃ - 2000℃
  K	-250℃ - 1370℃	20℃ - 2000℃
  T	-200℃ - 400℃	20℃ - 500℃
  S	-50℃ - 1760℃	50℃ - 2000℃
  B	-200℃ - 1820℃	50℃ - 2000℃
  E	-250℃ - 1000℃	20℃ - 1000℃
  N	-250℃ - 1300℃	20℃ - 1000℃
  W5	-0℃ - 2320℃	50℃ - 2000℃
  精度	冷端补偿：±1.25℃
  取样
  分辨率	14bit
  取样速度	1M/s 每个频道
  储存长度	每段32M字，最多128段落
  触发	正沿，负沿，逻辑输入，延迟，Go No Go
  预触发	-100% - 100%
  带宽
  模拟输入带宽	1V：100kHz ≤50mV：50kHz min.
  可编程数字滤波	10Hz，100Hz，1kHz，10kHz
  输入阻抗（直流）	<1V：>25MΩ ≥1V：1MΩ
  输入电容	150pF typ.
  最大输入电压	一个通道与机壳接地之间：±500V 一个通道的两个端口间：±500V
  隔离机壳接地与通道	500V直流时>100MΩ




  规格 – 6隔离高压通道板
  通道数	6
  直流电压	100mV – 2000V
  最大偏移	±5范围（限制在最高2000V）
  精度	±0.2% ±0.2%偏移
  最大RMS AC+DC电压	1000V AC
  带宽（-3dB）	26kHz（取决于范围）
  波峰因数	2.2（最高峰值200V）
  输入阻抗	<10V：11MΩ ≥10V：10MΩ
  安全	CAT III – 1000V, CAT IV – 600V
  频率
  灵敏度	100mVrms. Min
  工作周期	10% min.
  频率范围	10Hz – 100kHz
  基本精度	±0.02%满量程
  取样
  分辨率	14bits
  取样速度	最大1M/s每个通道
  带宽
  模拟输入带宽	≥100V：26kHz 10V – 100V：20kHz <10V：3kHz
  可编程模拟滤波	10kHz，1kHz，100Hz（斜率60dB/10格）




  规格 – 多层印制板
  通道数	每个板12通道
  电压
  直流电压范围	1mV – 50V
  最大偏移	±5
  精度	±0.1% ±10μV ±0.1%偏移
  TRMS AC+DC	200mV – 50V
  带宽（-3dB）	5Hz – 100Hz
  峰值因数	2.2
  温度
  传感器	使用环境	范围
  PT100(2，3，4Fils)	-200℃ - 850℃	20℃ - 1000℃
  J	-20℃ - 1200℃	20℃ - 2000℃
  K	-250℃ - 1370℃	20℃ - 2000℃
  T	-200℃ - 400℃	20℃ - 500℃
  S	-50℃ - 1760℃	50℃ - 2000℃
  B	-200℃ - 1820℃	50℃ - 2000℃
  E	-250℃ - 1000℃	20℃ - 1000℃
  N	-250℃ - 1300℃	20℃ - 1000℃
  WS	0℃ - 2320℃	50℃ - 2000℃
  Accuracy	冷端补偿：±1.25℃
  取样
  分辨率	16Bit
  取样速度	最高200μs（5K取样/s）
  储存长度	32M字每段，最多128个段落
  触发	正沿，负沿，逻辑输入，延迟，Go No Go
  预触发	-100% - 100%
  带宽
  模拟输入带宽（-3dB）	-3dB时达1kHz
  可编程数字滤波	0.1Hz – 50Hz
  输入阻抗（直流）	>5V：2MΩ
  输入电容	≤5V：10MΩ（150pF）
  最大输入电压	一个通道与机壳接地之间：±50V 一个通道的两个端口间：±50V 所有输入都为微分的，无隔离
  普通模式电压（最大）	<5V：±5V      >5V：±50V




  规格 – 应变仪板
  通道			6通道（全部绝缘）
  测量			应变仪，电压，热电偶，和可选的外部分流器
  输入			微分，全隔离
  输入阻抗			<1V：2MΩ ≥1V：1MΩ
  最大输入电压			200V直流（输入端与地之间或地与机壳之间）
  输入电压			±50V
  隔离			>100MΩ，500V一下（通道与机壳之间）
  输入连接器			快速插拔，每个通道6个接头
  所有精度通过1Hz滤波
  电压测量
  最大范围			50V
  最低范围			1mV
  最大偏移			±50V限制在±5范围
  精度			±0.1%满量程，±10μV，±0.1%偏差
  分辨率			16bit
  失调漂移			100ppm/℃±1μV/℃
  取样速度			100kHz（或10μs）
  噪音			<30μV在无过滤状态下
  应变器测量
  这个部件是μSTR（微应变）- 2000μSTR = 1mV/V
  桥接器			全桥（4线和6线）半桥
  自动平衡范围			±25000μSTR
  桥供应电压			2V和5V（对称的±1V和正负2.5V）
  计量器速率			2（在1.8-2.2可调）
  最大范围			50000μSTR
  最小范围			1000μSTR
  最大偏差			±50000μSTR
  精度			±0.1%满量程，±5μSTR，±0.1%偏差
  分辨率			16bit
  取样速度			100kHz（或10μs）
  失调漂移			100ppm/℃±1μV/℃
  带宽
  3dB			>18kHz
  模拟 滤波	低通（60dB每10格）		1kHz，100Hz，10Hz
  	低通（数字）		1Hz，0.1Hz，0.01Hz，0.001Hz
  温度测量
  J，K，T，S，N，E，W5热电偶的冷端补偿：±1.25℃
  传感器		最大可能达到的范围		范围
  J		-210℃ - 1200℃		20℃ - 2000℃
  K		-250℃ - 1370℃		20℃ - 2000℃
  T		-200℃ - 400℃		20℃ - 500℃
  S		-50℃ - 1760℃		50℃ - 2000℃
  B		200℃ - 1820℃		50℃ - 2000℃
  E		-250℃ - 1000℃		20℃ - 1000℃
  N		-250℃ - 1300℃		20℃ - 1000℃
  W5		0℃ - 2320℃		50℃ - 2000℃




  测试板与选装（加*为工厂选配）
  984405500	16个独立的逻辑通道模块
  910007000	逻辑通道连线
  984402000	12通道多路复用板
  984401000	6个独立通道通用板
  984402500	6个独立通道应变仪/温度板
  984405000	额外机壳带3个插槽*
  916006000	6个独立通道高压板
  916003000	IRIG板*
  916001000	电池选配*
  916004500	Wifi通讯选配
  916007000	DAS1600/800机架装配箱
  916009500	军用标准MIL-STD选配
  电流钳
  A1257	工具箱外加3个可以弯曲的钳子 30A/300A/3000A AC 用于三相测试
  A1287	可以弯曲的钳子30A/300A/3000A   AC
  SP201	电流钳200A   AC，10mV/1A，D 15mm
  SP221	电流钳10A   AC，100mV/1A，D 15mm
  SP230	电流钳1200A   AC，10mV/1A，D 50mm
  SP261	电流钳1200A   AC+DC，1mV/1A，D 50mm
  SP270	电流钳2000A   AC，1mV/1A，D 70mm
  分流器
  910007100	最大分流0.01Ω 3A
  910007200	最大分流0.1Ω 1A
  989006000	最大分流1Ω 0.5A
  912008000	最大分流10Ω 0.15A
  989007000	最大分流50Ω 0.05A
  207030301	最大分流0.01Ω 30A
  207030500	最大分流0.001Ω 50A
  运输盒
  914007500	用于8460（无额外机壳）
  914008000	用于8460（无额外机壳）
  FLEXPRO分析软件
  100081	Flexpro* View（基础版）
  100082	Flexpro* View（完整版）
