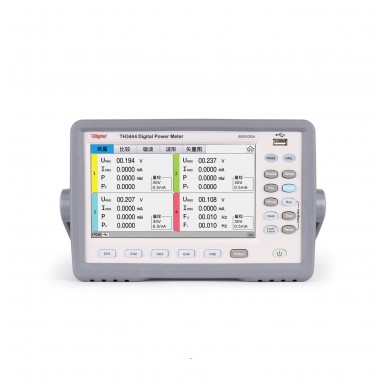

TH3444 多通道数字功率计
简介
应用
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航空航天军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 源类设备
交流电源，直流电源，线性电源、开关电源，以及变频器等源类输出设备的电参数测试分析
■ 负载设备
各种类型的家用电器、工业电器、各种电子负载等用电设备的电参数测试分析
技术参数
型号 TH3431 TH3433 TH3434 TH3441 TH3443 TH3444 通道数 1 3 4 1 3 4 显示器 7寸(800*480)彩色TFT电阻触摸屏 接线方式 一相两线
(1P2W)一相两线(1P2W)
一相三线(1P3W)
三相三线(3P3W)
三相四线(3P4W)
三电压三电流(3V3A)一相两线
(1P2W)一相两线(1P2W)
一相三线(1P3W)
三相三线(3P3W)
三相四线(3P4W)
三电压三电流(3V3A)基本特征 AC R
R DC R R 精密型 R R 微电流 R ☐ 谐波分析 R R 电能测试 R R 显示方式 数据 R R 积分数据 R R 波形图 R R 矢量分析 R R 柱状图 R R 基本准确度（一年） 电压 基本精度 0.1%读数+0.1%量程 分辨率 0.001V 电流 精度 ± (0.1%读数+0.1%量程) 分辨率 0.1μA 1μA 频率分段 电压/电流精度 DC ± (0.1%读数+0.2%量程) 0.1Hz ≤ Freq < 45Hz ± (0.1%读数+0.2%量程) 45Hz ≤ Freq < 66Hz ± (0.1%读数+0.1%量程) 66Hz ≤ Freq < 1kHz ± (0.1%读数+0.2%量程) 1kHz ≤ Freq < 10kHz ± ((0.07*Freq)%读数+0.3%量程) 10kHz ≤ Freq ≤ 100kHz ± (0.5%读数+0.5%量程)± [0.04*(Freq - 10k)]%读数 输入 电压 范围 1V - 600V 量程 15V/30V/60V/150V/300V/600V 最小分辨率 0.001V 输入阻抗 2MΩ 允许最大输入 1000V（1S） 700V（连续） 电流 范围 0.01mA - 2A 0.1mA - 20A 量程 0.5mA/1mA/2mA/5mA/10mA/20mA 5mA/10mA/20mA/50mA/100mA/200mA 输入阻抗 4Ω 400mΩ 量程 0.05A/0.1A/0.2A/0.5A/1A/2A 0.5A/1A/2A/5A/10A/20A 输入阻抗 40mΩ 4mΩ 最小分辨率 0.1μA 1μA 允许最大输入 3A（1S） 30A（1S） 2A（连续） 20A（连续） 功率 范围 0.01mW - 1.2kW 0.1mW - 12kW 最小分辨率 0.001mW 0.01mW 频率 范围 基频范围：DC/0.1Hz - 100kHz,滤波器500Hz 最小分辨率 0.01Hz 功率因数 范围 - 1.000 - 1.000 最小分辨率 0.001 谐波分析 基频范围 10Hz~1.2kHz 精度 ± (5%读数+0.3%量程) 范围 0 - 99999kWh 电能积分 最小分辨率 0.001Wh 精度 ± (0.2%读数+0.3%量程) 范围 0 - 9999：59：59 电能计时 分辨率 1s 精度 ± 0.05% 更新率 可选0.1s/0.25s/0.5s/1s/2s/10s/20s 锁定功能 数据锁定 量程方式 自动/手动 输入阻抗 ≥ 2MΩ（电压输入） 比较器 超限声、光报警， 输出 8路可编程继电器输出 测量辅助功能 数据缓冲存储功能 对测试结果进行U盘存储，可以在PC端进行统计分析 保存/加载功能 设置数据的保存分为测量参数设置和系统参数设置 键盘锁定功能 可锁定前面板按键以及触摸屏操作，有效防止误操作 通讯与接口 串行通讯 RS232C/RS485二选一，需出厂前预装 USB HOST 通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或指定的无线网卡（WIFI支持RTL8192及MT7601)等设备支持 USB DEVICE 通用串行总线插座，小型B类（4个接触位置）；与USBTMC - USB488和USB2.0相符合，阴接头用于连接外部控制器。可选CDC模式或TMC模式。 LAN 10/100baseT以太网，8引脚，通信稳定。 HANDLER 8路继电器输出，用于比较信号的结果输出 存储 USB波形、设置文件 电源供应 AC220V± 10%，50/60Hz± 5%，软电源开关 体积W*H*D 工作尺寸 236mm*154mm*475.5mm（含外套） 上架尺寸 215mm*132mm*441mm（W*H*D） 重量 8.1kg
